VD (E2.1) 12/2014 page 20/89
4. Installation de l’appareil et connections
4.1 Clayettes extensibles à vide
Le transfert thermique à faibles pertes sur la charge est
possible grâce aux clayettes extensibles à vide, récemment
brevetés, en aluminium (en acier inox sur demande). Grâce au
puissant mécanisme de tension, les clayettes restent à même
la paroi intérieure et assurent, grâce à leur grande surface de
contact, une propagation de chaleur rapide et efficace.
Le positionnement est facile grâce au support de clayettes
amovible.
Pour le nettoyage, les clayettes se font enlever facilement. Ne
modifiez l’emplacement que rarement en vue de minimiser
l’usure.

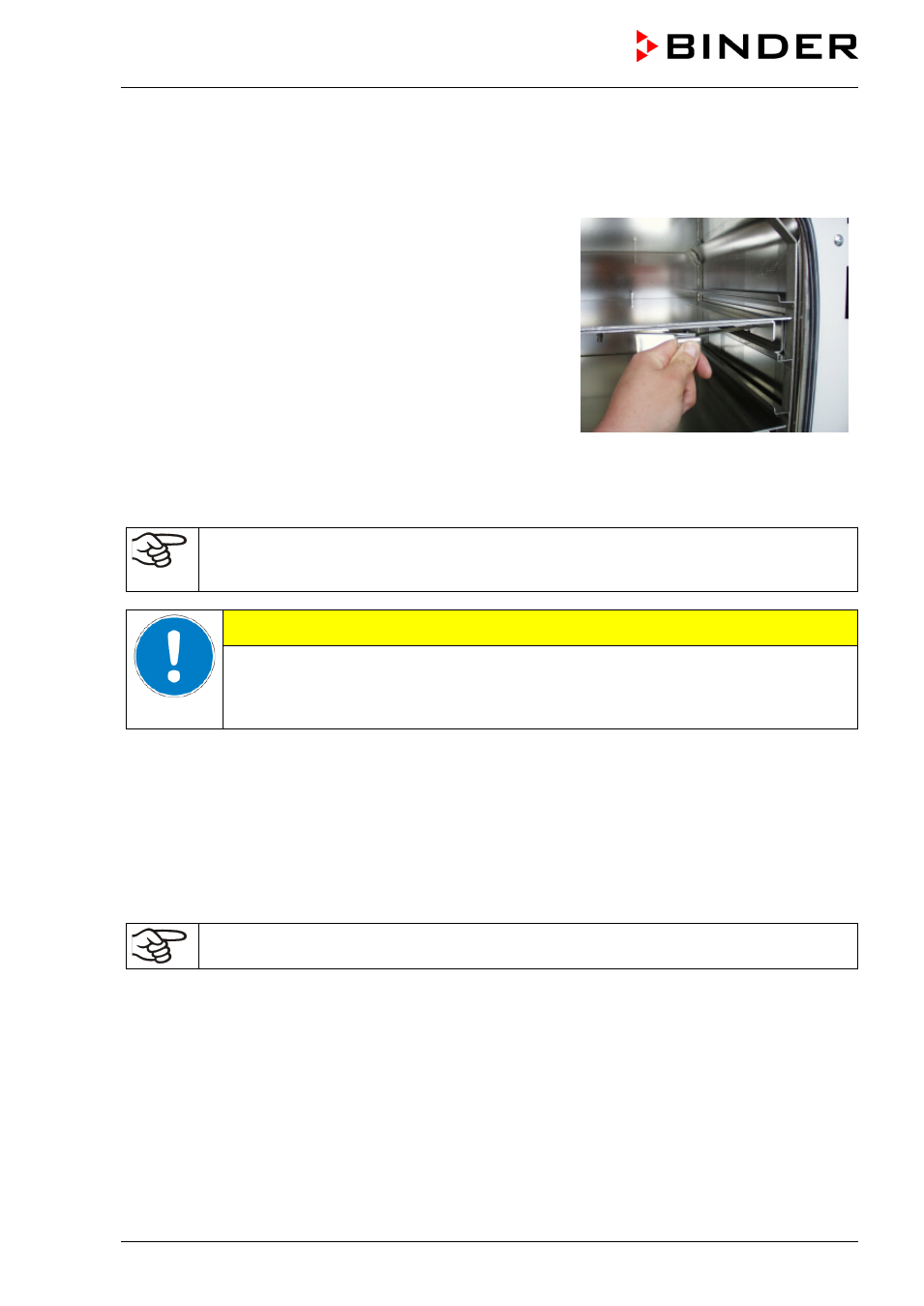

Figure 7: Actionnement des clayettes extensibles
• Poussez sur le levier de verrouillage : pour relâcher le support de clayette avant de l'extraire.
• Tirez le levier de verrouillage : la clayette s'encastre entre les parois de la chambre intérieure.
Suite à chaque verrouillage de clayette, vérifiez que les côtés latéraux des clayettes adhèrent
uniformément par leur surface entière à la chambre intérieure, en vue de garantir l’exactitude
indiquée de température.
PRECAUTION
Calibrage non valable.
∅
NE PAS changer entre des clayettes en aluminium et en acier inox.
 Utilisez uniquement les clayettes extensibles à vide fournies.
4.2 Connexion à vide
Relier l'étuve de séchage à vide à une pompe à vide ou à une installation à vide domestique appropriée.
Pour cette opération, relier la connexion à vide (13) la petite bride DN16, en partie supérieure à l’arrière
de l'appareil, à la pompe à vide ou à l’installation à vide au moyen d'un tube flexible. Pour la connexion à
l'appareil, BINDER recommande le kit de connexion VD, n° de référence 8012-0146.
Pur l’option des tuyauteries en acier, entre la chambre et le module de vide, la connexion à vide se trouve
déjà à l'intérieur du module.
Les étuves de séchage à vide BINDER doivent être équipées de pompes à vide avec un débit
d'aspiration compris entre 1 m³/h à 30 m³/h. Le vide final admis est de 10 - ² mbar.
4.3 Connexion gaz inerte
Lors de l’opération de l'étuve de séchage à vide VD avec du gaz inerte, respectez les mesures
techniques d'aération dans la directive BGI/GUV-I 850-0 sur la sécurité au travail dans les laboratoires
(autrefois directives pour laboratoires BGR/GUV-R 120 ou ZH 1/119, émises par l’association
professionnelle allemande) (pour l’Allemagne).
Le gaz inerte doit être connecté au raccordement pour le gaz inerte (olive 8 mm) par un réducteur de
pression qui sera installé par le client. Vissez l’adaptateur livré avec l’olive sur l'embout (12) au dos de
l'appareil. Réglez le limiteur de pression à une pression un peu supérieur à la pression atmosphérique.
Assurez que le réducteur de pression va certainement s’ouvrir. Ne modifiez pas ce réglage pour éviter
des perturbations dans l’appareil ou la sortie de vastes quantités de gaz inerte suite à l’aération de
l’étuve.
