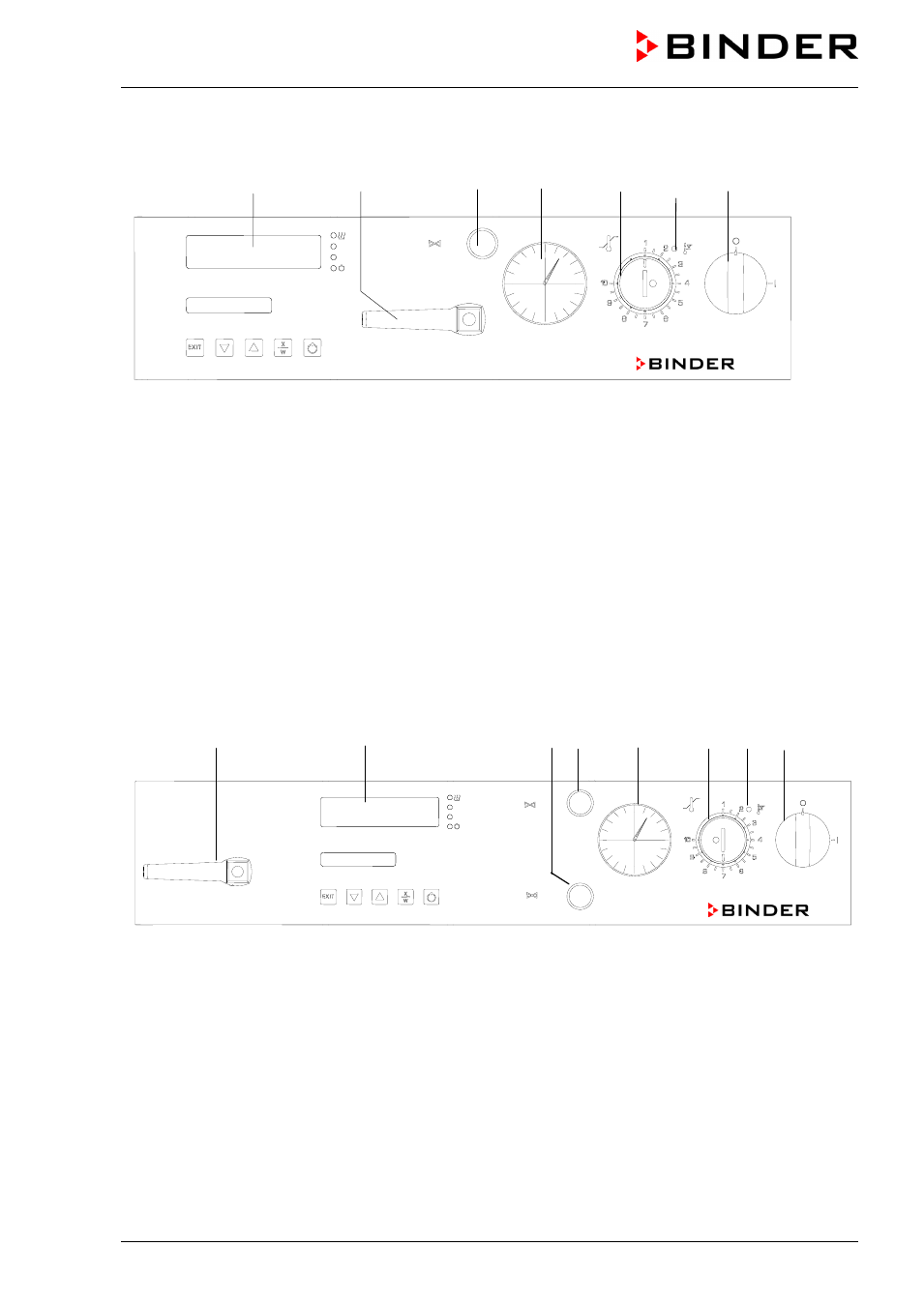

2.2 Panneau d’instrumentation VD 23
(7) (8) (4) (3) (2) (2a) (1)
Figure 4: Panneau d’instrumentation VD 23
(1) Interrupteur marche/arrêt (interrupteur principal)
(2a) Voyant d'alarme rouge pour sécurité de surchauffe
(2) Sécurité de surchauffe classe 2
(3) Manomètre (Affichage de la pression)
(4) Valve de dosage fin (gaz inerte ou air ambiant)
(7) Régulateur de programmes RD3
(8) Vanne d'arrêt à vide
2.3 Panneau d’instrumentation VD 53/115
(8) (7) (6) (5) (3) (2) (2a) (1)
Figure 5: Panneau d’instrumentation VD 53/115
(1) Interrupteur marche/arrêt (interrupteur principal)
(2a) Voyant d'alarme rouge pour sécurité de surchauffe
(2) Sécurité de surchauffe classe 2
(3) Manomètre (Affichage de la pression)
(5) Valve d'aération (air ambiant)
(6) Valve de dosage fin (gaz inerte)
(7) Régulateur de programmes RD3
(8) Vanne d'arrêt à vide
VAC.OFF
VAC.ON
AIR
GAS
AIR/GAS
VAC.OFF
VAC.ON
