VD (E2.1) 12/2014 page 59/89
Charge maximale admissible de la prise de courant:
Standard
230 V / 50 Hz - 16 A
Version cUL 115 V / 60 Hz - 15 A
Pour la version CUL, utilisez uniquement des pompes à vide avec autorisation UL avec 120V
AC, 60 Hz, 12 Ampère max., 0,5 HP (horse power).
(13) Connexion à une source à vide
La connexion d'aspiration (13) (petite bride DN 16) en
haut et à l’arrière de l'appareil se fera à une pompe à vide
ou à une installation domestique à vide au moyen d'un
tube flexible ou d'une tuyauterie rigide.
Si vous utilisez un tube flexible, nous vous conseillons
d'utiliser le kit de connexion VD de BINDER, N° de
référence 8012-0146 (chap. 16.1). Le module est équipé,
sur la partie arrière, d'un passage pour tubes approprié.

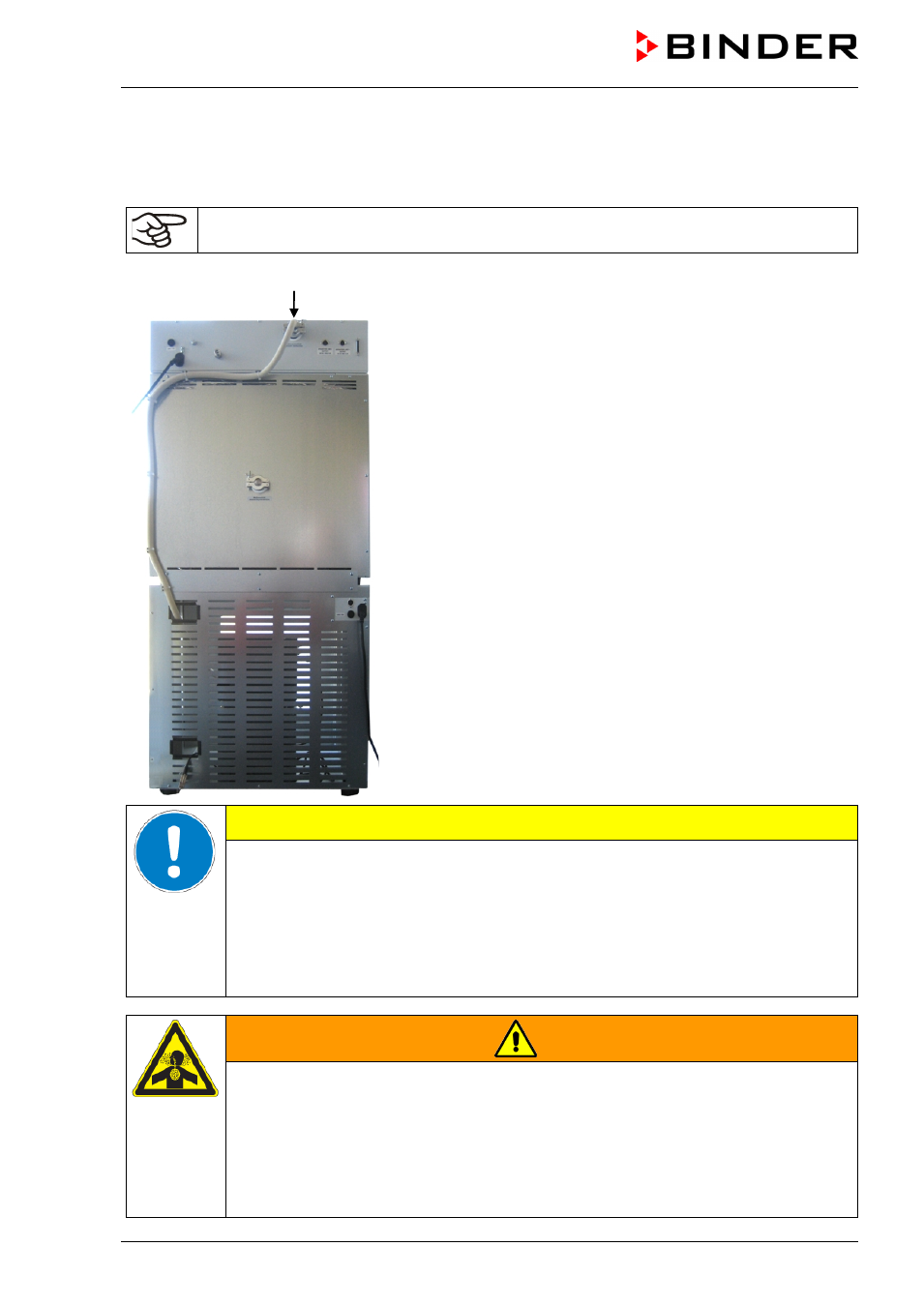

Figure 18: VD 53 avec l’option « Module de vide », monté,
et le tube flexible monté
PRECAUTION
Risque de défauts techniques en cas de sous-pression extrême.
Danger d’implosion.
Endommagement de l’étuve de séchage à vide.
∅
NE PAS descendre au-dessous du vide final admis de 10 –2 mbar.
 Installez une pompe selon le vide final admis, ou limitez le vide final par un contrôleur
de vide.
AVERTISSEMENT
Emission de vapeurs aspirées.
Risque d’effets nuisibles à la santé.
Corrosion de l'appareil et de la pompe.

Dirigez les vapeurs aspirées via un tube flexible approprié vers l'extérieur du module,
p.ex. dans une installation d'aspiration.
 Plantez le tube sur la sortie de la pompe à vide.
