VD (E2.1) 12/2014 page 60/89
16.3 Module de vide avec pompe à membrane chimique VP 1.1 ou VP 2.1
(option)
Le montage de l'étuve de séchage à vide sur le module de vide ainsi que la disposition du
conduit d'aspiration vers le module de vide sont décrits dans le manuel de montage N° de
référence 7001-0137, accompagnant le module de vide.
(15)
(16)
(20)
(21)
(22)
(15) Prise DIN (piste de commande 2) pour
l’option Aération contrôlée par
programme
(16) Prise DIN (piste de commande 1) pour
l’option module de vide avec pompe à
membrane chimique
(20) Prise DIN au module de vide pour
l’option module de vide avec pompe à
membrane chimique
(21) Prise secteur au module de vide
(22) Fusible

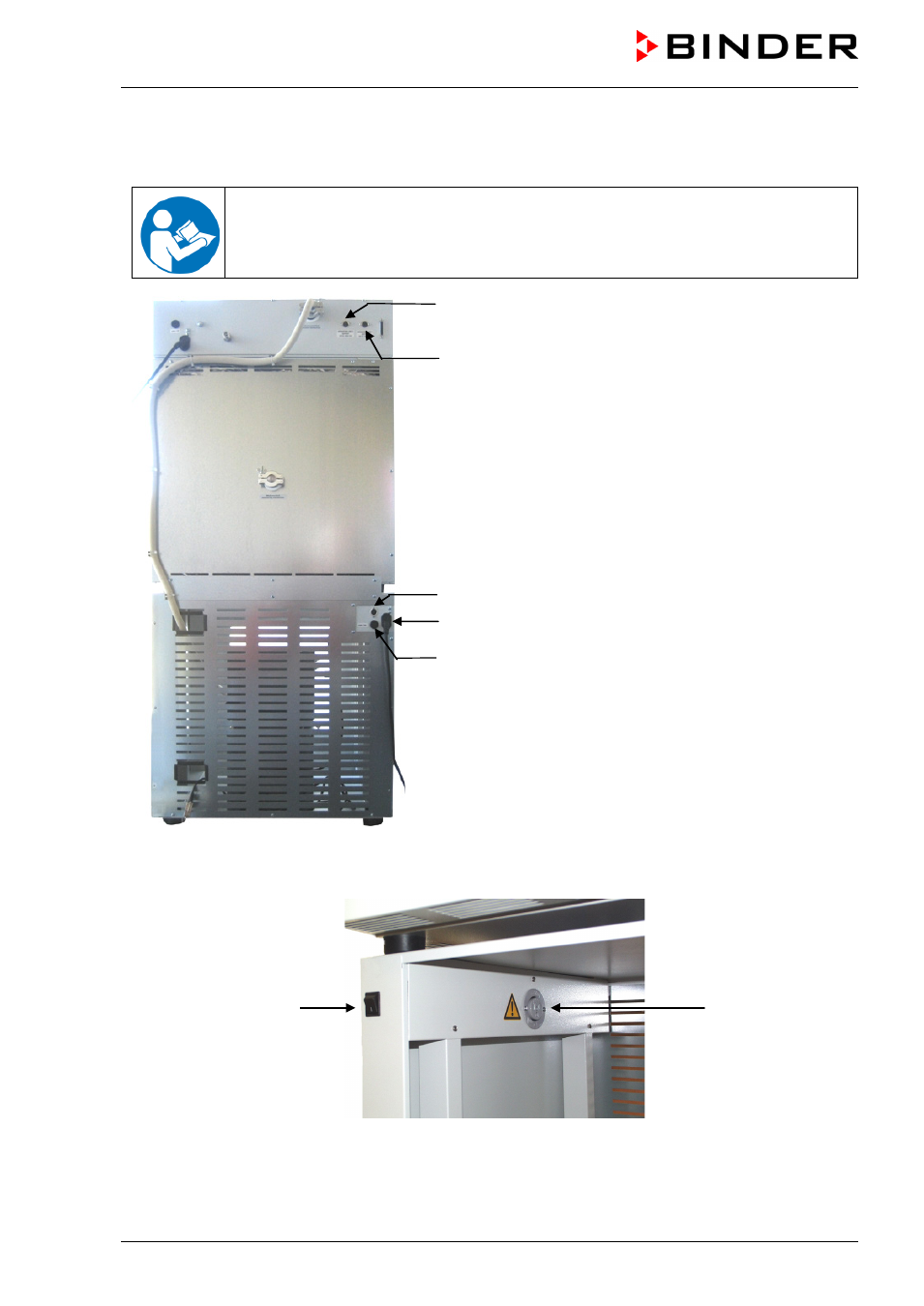

Figure 19: VD 53 avec l'option « Module de
vide avec pompe à membrane chimique »,
monté
Sur la partie avant de ce module se trouve un interrupteur (18) pour démarrer ou arrêter une pompe à
vide par une prise (19) incorporée dans le module.
Figure 20 : Module de vide avec l’interrupteur et la prise pour la pompe à vide
(18) Interrupteur pour commuter la pompe à vide
(19) Prise pour une pompe à vide
(19) (18)
