VD (E2.1) 12/2014 page 55/89
14. Mise en service du système à vide
Pour l’opération de l’étuve de séchage de séchage à vide VD, veuillez respecter la directive BGI/GUV-I
850-0 sur la sécurité au travail dans les laboratoires (autrefois directives pour laboratoires BGR/GUV-R
120 ou ZH 1/119, émises par l’association professionnelle allemande) (pour l’Allemagne).
Situation initiale : La source à vide est connectée et prête à fonctionner.
Pour l’option module de vide avec pompe à membrane chimique, voir chap. 16.3 et 16.4.
14.1 Evacuation
• VD 23 : Fermez la valve de dosage fin pour gaz inerte/air ambiant (4).
• VD53, VD115 : Fermez la valve d’aération (5) et la valve de dosage fin pour gaz inerte (6).
• Mettez en marche la pompe à vide.
• Mettez la vanne d'arrêt à vide (8) en position ON
(valve ouverte).
• Surveillez les conditions de pression à l’intérieur
sur l’afficheur de la pression (3). Le manomètre
montre l’évaporation en cours ou bien la fin du
processus de séchage. L’échelle du manomètre
(3) se réfère à une pression ambiante idéale de
1013 mbar. Tolérance: 50 mbar / 37,5 mm Hg
(Torr) / 1,5 inch Hg (2,5% de la valeur finale de
l’échelle + précision de lecture). L’option
Affichage digital de la pression (chap. 16.5) offre
une échelle absolue.
• Si le vide final désiré est atteint, mettez la vanne
d'arrêt à vide (8) en position OFF (valve fermée).
Le niveau du vide atteint est conservé.

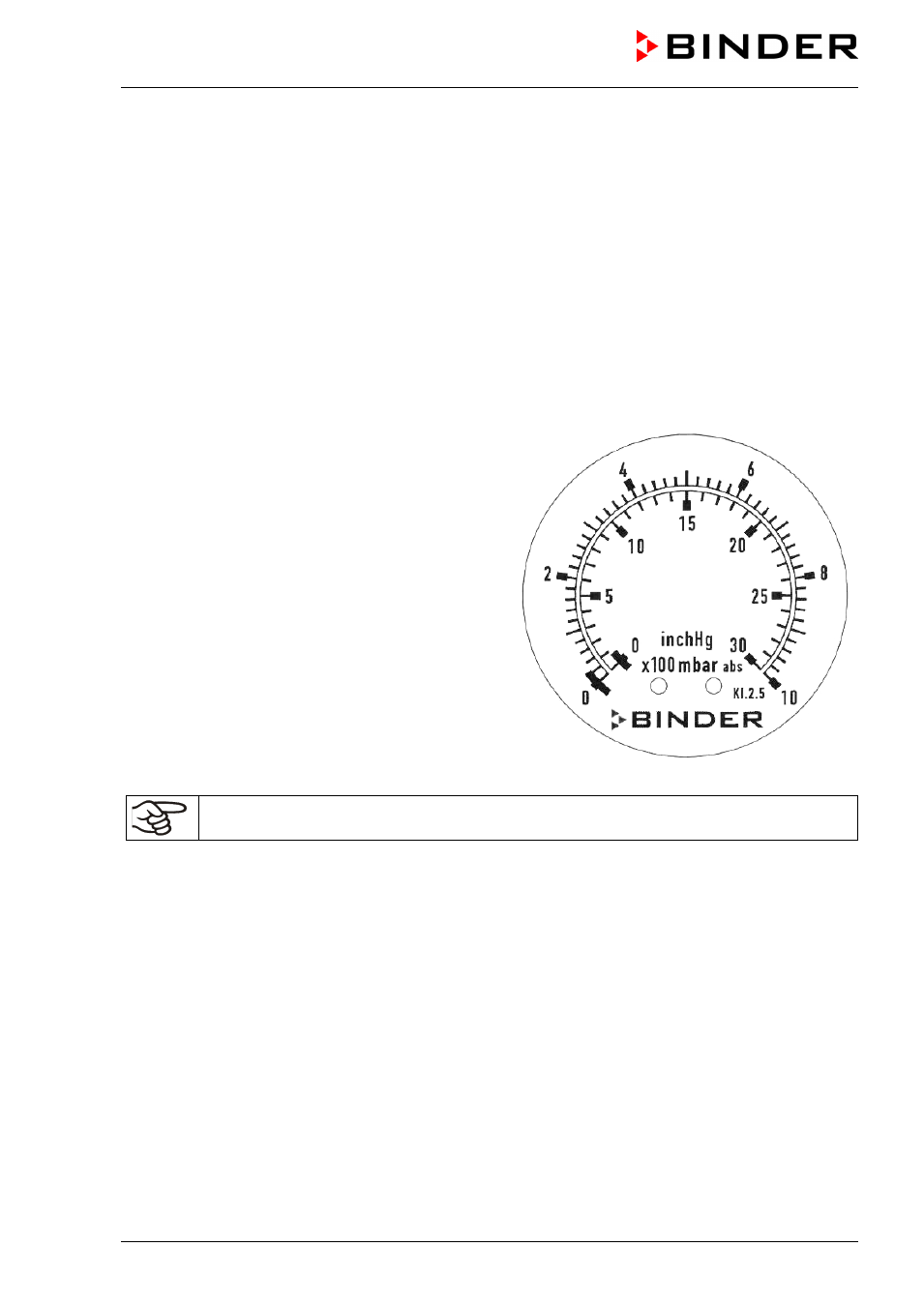

Figure 12: Affichage du manomètre
Le vide final admis est de 10 -2 mbar.
14.2 Coupure à vide (aération avec de l'air ambiant)
A la fin du processus de séchage, la pression normale doit être rétablie dans la chambre intérieure
(remplir la chambre).
VD 23 :
•
Ouvrez la valve de dosage fin pour gaz inerte/air ambiant (4).
L’air frais est aspiré à travers la connexion gaz inerte (12).
VD53, VD115 :
•
Ouvrez la valve d’aération (5)
L’air frais est aspiré à travers les fentes d’air latérales de la boîte d’instruments
• Ouvrez la valve de dosage fin pour gaz inerte (6).
L’air frais est aspiré à travers la connexion gaz inerte (12).
L’air frais est introduit dans la partie basse à l’arrière de la chambre intérieure et est réparti uniformément
à l’intérieur. Cette technique d’aération évite la dispersion des charges en poudre.
