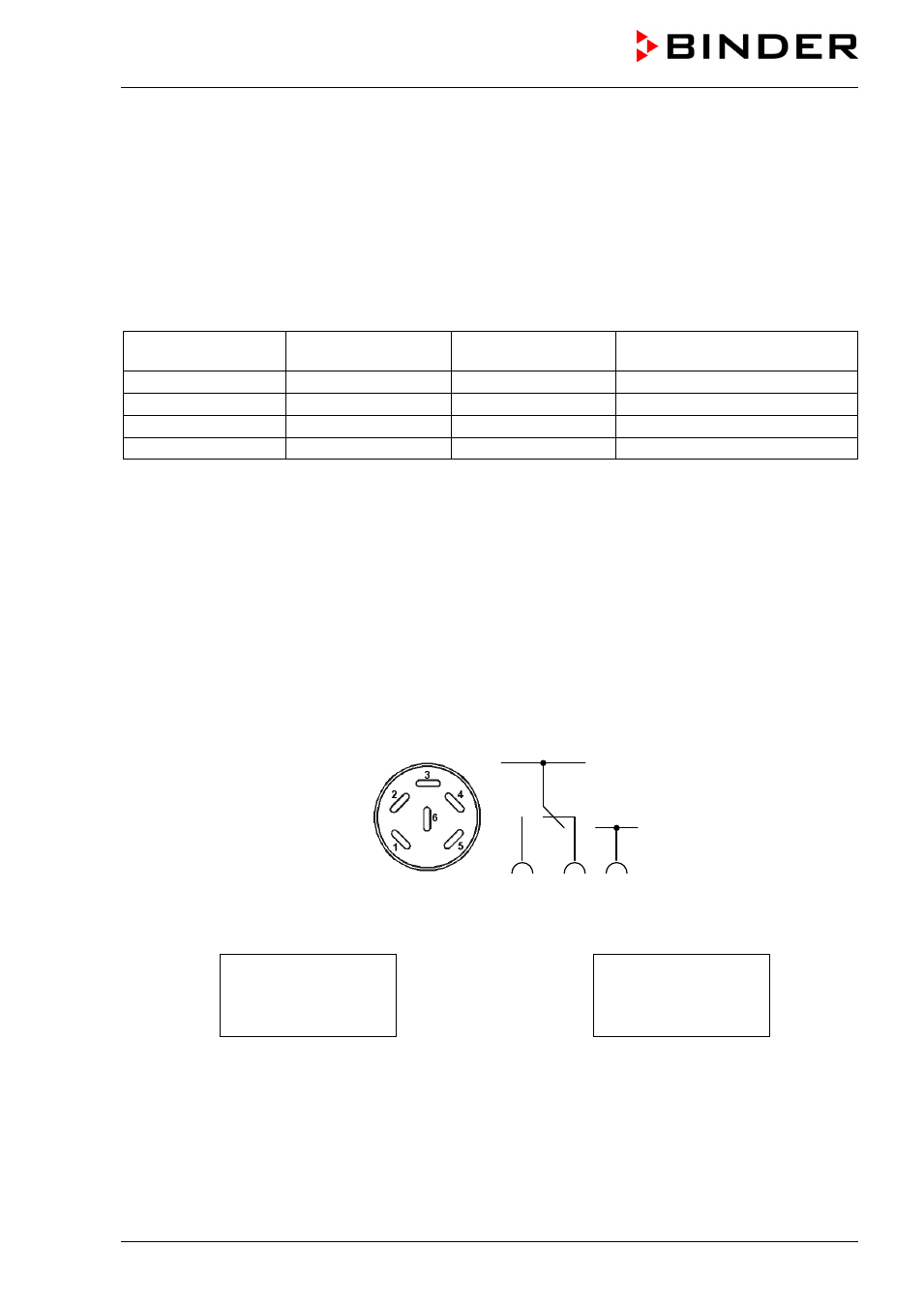

15. Sorties de commutation 24V DC par pistes de commande
Les pistes de commande 1 et 2 servent à mettre en marche ou arrêter du matériel électrique (tension
nominale 24 V DC, consommation de courant max. 0,4 A). Les sorties de commutation sont accessible
par deux prises DIN au dos de l’appareil.
Les pistes de commande permettent la mise en marche ou l’arrêt des sorties de commutation
individuelles réglé par programme. Vous pouvez les programmer en mode de valeur fixe (chap. 6) et
dans l’éditeur de programmes (chap. 8.2) (Etat de commutation 0 = OFF, Etat de commutation 1 = ON).
Réglez les positions 100 ou 010 ou 110 ou 000 comme suit:
Piste de commande
1
Piste de commande
2
Piste de commande
3 (sans fonction)
1 0 0 Piste de commande 1 ON
0 1 0 Piste de commande 2 ON
1 1 0 Pistes de commande 1 et 2 ON
0 0 0 Piste de commande OFF
Vous pouvez combiner les états de commutation des pistes de commande à volonté. Le L’état de
commutation ON est indiqué par l’illumination de la DEL (7b) pour la piste de commande 1 et de la DEL
(7c) pour la piste de commande 2.
Les pistes de commande 1 et 2 sont prévues pour les options suivantes :
•
Piste de commande 1: Evacuation contrôlée par programme (option Module de vide avec pompe à
membrane chimique, chap. 16.3)
• Piste de commande 2: Aération contrôlée par programme (option Aération contrôlée par programme,
à disposition par BINDER Individual)
Vous pouvez également connecter d’autres appareils ou du matériel électrique avec une tension
nominale de 24 V DC et une consommation de courant de 0,4 A max.
La connexion s’établie par les prises DIN au dos de l’appareil:
Figure 13: Affectation des pins des douilles (15) et (16)
OPERATION LINE 2
OUTPUT
24V DC / MAX. 0,4A
OPERATION LINE 1
OUTPUT
24V DC / MAX. 0,4A
Figure 14: Inscription de la prise DIN (15) Figure 15: Inscription de la prise DIN (16)
OPERATION LINE Piste de commande
OUTPUT
Sortie
Une fiche DIN appropriée est ajoutée.
24 V DC +
24 V DC -
1 2 3
