VD (E2.1) 12/2014 page 36/89

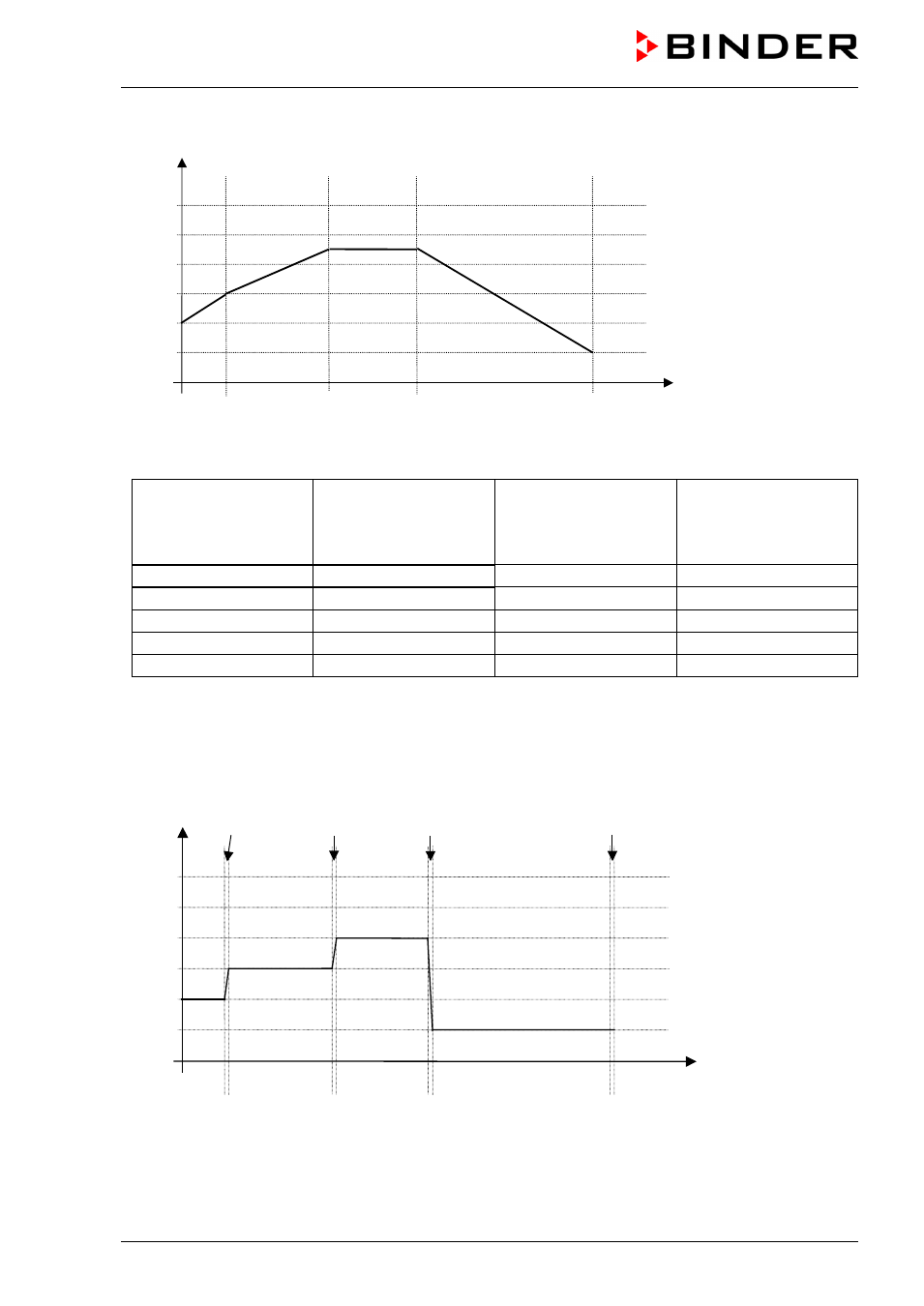

Entrée d’un programme en tant que rampe de valeur de consigne (exemple) :
W/°C
t/min.
S01 S02 S03 S04
0
20
40
60
80
100
30 120 180 380
S05
Tableau correspondant à l’exemple de programme (lors du réglage défaut « rampe »):
Section
SEC
Valeur de consigne de
température
[ °C]
TEMP
Durée de section
[hh.mm]
TIME
Pistes de commande
O.LINE
S01 40 00:30 000
S02 60 01:30 000
S03 90 01:00 000
S04 90 03:20 000
S05 20 00:01 000
Les données d’un tel tableau peuvent maintenant être entrées au régulateur de programme RD3 (chap.
8.2).
Entrée d’un programme en tant que saut de valeur de consigne (exemple) :
W/°C
t/min.
S01 S02 S03 S04 S05 S06 S07 S08
0
20
40
60
80
100
30 120 180 380
