Page 58: Precaution
VD (E2.1) 12/2014
page 58/89
Capacité de charge maximale des sorties de commutation: 0,4 A.
PRECAUTION
Surcharge des sorties de commutation.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge maximale de 0,4 A.
∅
NE PAS connecter des appareils à une charge de commutation supérieure.
Connectez uniquement des appareils avec une tension nominale égale à 24 V DC.

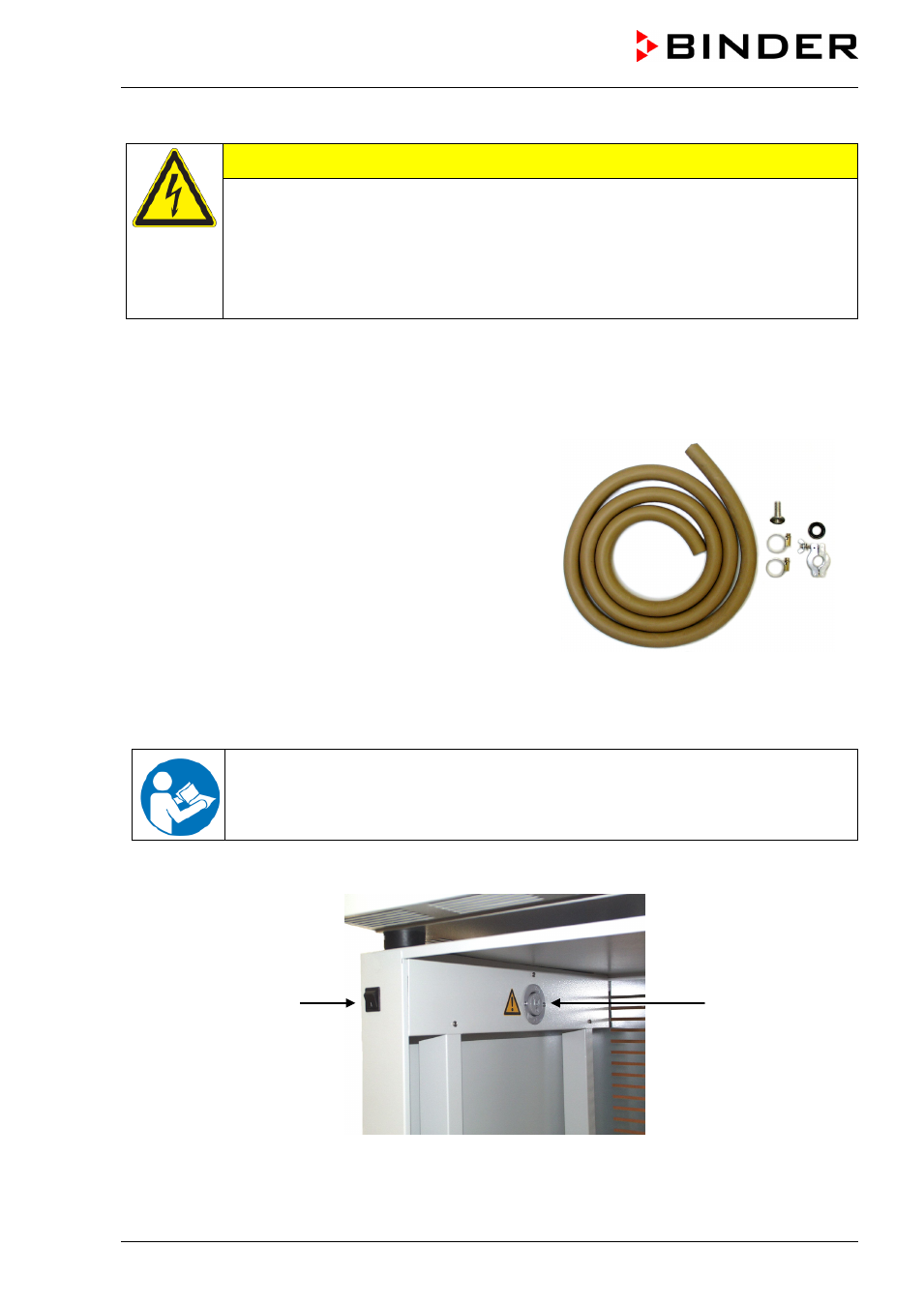

16. Options
16.1 Kit de connexion VD (option)
Le kit de connexion VD (N° de réf. 8012-0146) comporte :
•
Anneau d'extension Alu DN10/16
•
Anneau centrage extérieur DN10/16
•
Embout avec petite bride pour fixer un tuyau
•
2,5 m tuyau en caoutchouc DN10/8
•
deux annaux de serrage
Figure 16: Kit de connexion VD
16.2 Module de vide (sans pompe) (option)
Le montage de l'étuve de séchage à vide sur le module de vide ainsi que la disposition du
conduit d'aspiration vers le module de vide sont décrits dans le manuel de montage N° de
référence 7001-0137, accompagnant le module de vide.
Sur la partie avant de ce module se trouve un interrupteur (18) pour démarrer ou arrêter une pompe à
vide par une prise (19) incorporée dans le module.
Figure 17: Module de vide avec l’interrupteur et la prise pour la pompe à vide
(18) Interrupteur pour commuter la pompe à vide
(19)
Prise pour une pompe à vide
(19)
(18)
