11 Nettoyage et entretien
Instructions d’installation
SB30-40-IA-fra-IUS-121234
87

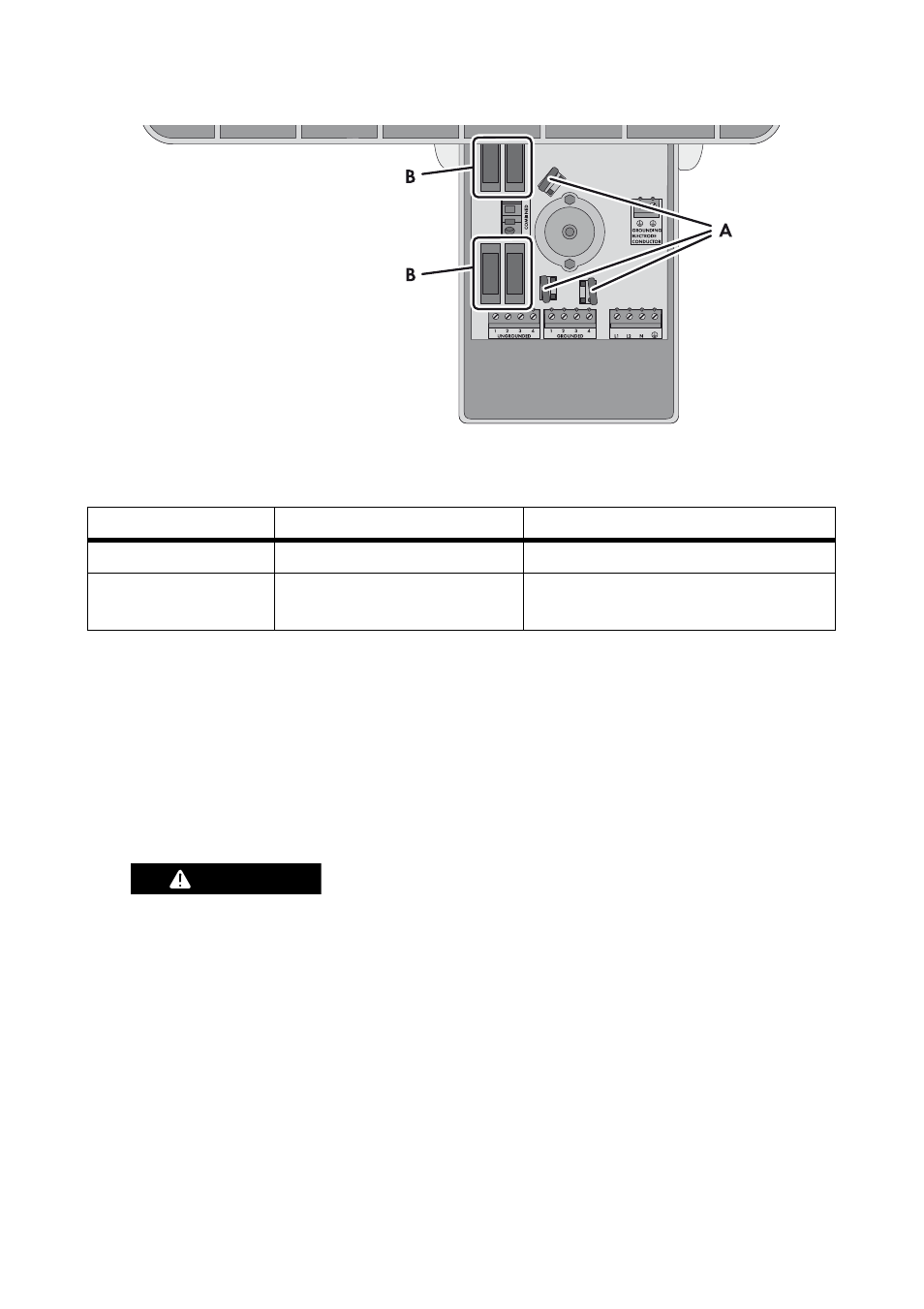

Figure 26 : Position des varistances DC et des fusibles strings
Configuration requise :
☐ Un jeu de 3 varistances de rechange avec outil d’insertion doit être disponible (voir chapitre
13 « Accessoires », page 103).
1. Ouvrez le DC Disconnect (voir chapitre 9.3).
2. Vérifiez si les varistances DC sont décolorées ou présentent d’autres dommages visibles.
Si les varistances DC sont décolorées ou présentent d’autres dommages visibles, remplacez les
varistances DC.
4. Mettez les varistances DC hors tension :
• Débranchez du générateur photovoltaïque les connecteurs du string de tous les câbles DC
non mis à la terre.
• Retirez les 4 extracteurs de fusible avec les fusibles strings des porte-fusibles du DC Disconnect.
• Retirez les 4 fusibles strings des extracteurs de fusible.
• Enfichez les 4 extracteurs de fusible sans les fusibles strings dans les porte-fusibles du
DC Disconnect.
Position
Description
Explication
A
Varistances DC
‒
B
Porte-fusible
Pour le raccordement de 4 extracteurs
de fusible avec fusibles strings
3.
%"/(&3
Danger de mort dû à un court-circuit dans les varistances DC
Mort ou blessures graves par choc électrique.
• Vérifiez si du courant circule dans les câbles DC.
