5.5 Montage du support mural sur un mur en bois avec deux
montants ou sur deux poutres
Matériel de montage supplémentaire nécessaire (non compris dans la livraison) :
☐ 2 vis adaptées à la surface.
☐ 2 rondelles plates adaptées aux vis.
1. Positionnez le support mural à l’endroit de montage. Conseil : l’extrémité inférieure du support
mural s’étend à peu près jusqu’au bord inférieur de l’onduleur.
2. Alignez le support à l’aide d’un niveau à bulle.
4. Utilisez le support mural comme gabarit. Marquez la position des trous oblongs du support
mural situés complètement à gauche et complètement à droite.
5. Éloignez le support du mur.
6. Percez les trous aux emplacements marqués.

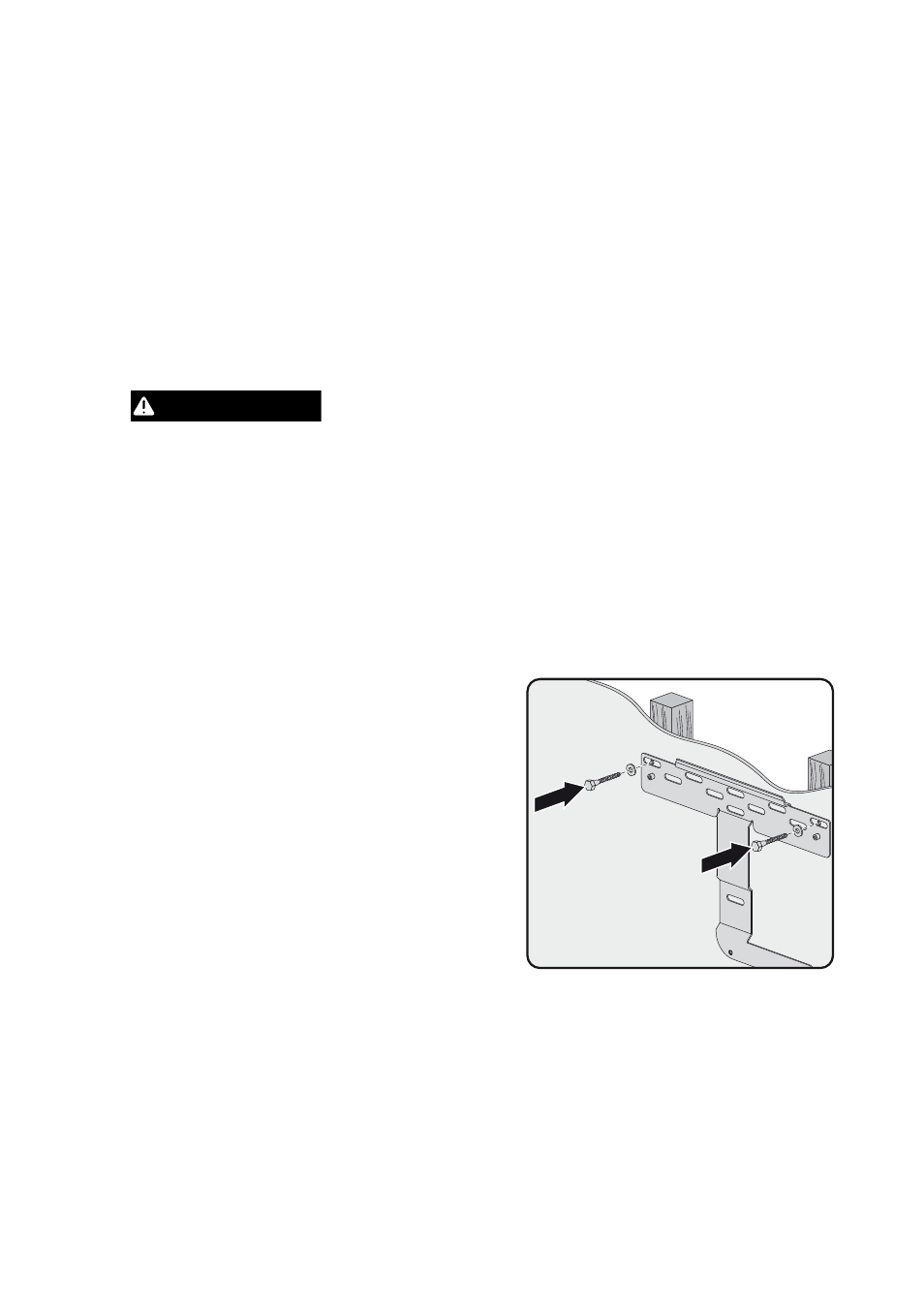

7. Insérez les vis avec les rondelles plates dans les
trous percés à travers les trous oblongs du support
mural.
8. Serrez les vis. Vérifiez qu’aucune vis n’est desserrée.
9. Assurez-vous que le support mural est bien fixé.
3.
"7&35*44&.&/5
Danger de mort par choc électrique en cas d’endommagement de câbles électriques
Il est possible qu’il y ait des câbles électriques derrière les points de montage. Ils peuvent être
endommagés lors du montage de l’onduleur.
• Vérifiez qu’il n’y a pas de câbles électriques derrière les points de montage.
