6 Raccordement électrique SMA America, LLC
40 SB30-40-IA-fra-IUS-121234 Instructions d’installation
6.2.3 Zone de raccordement du DC Disconnect

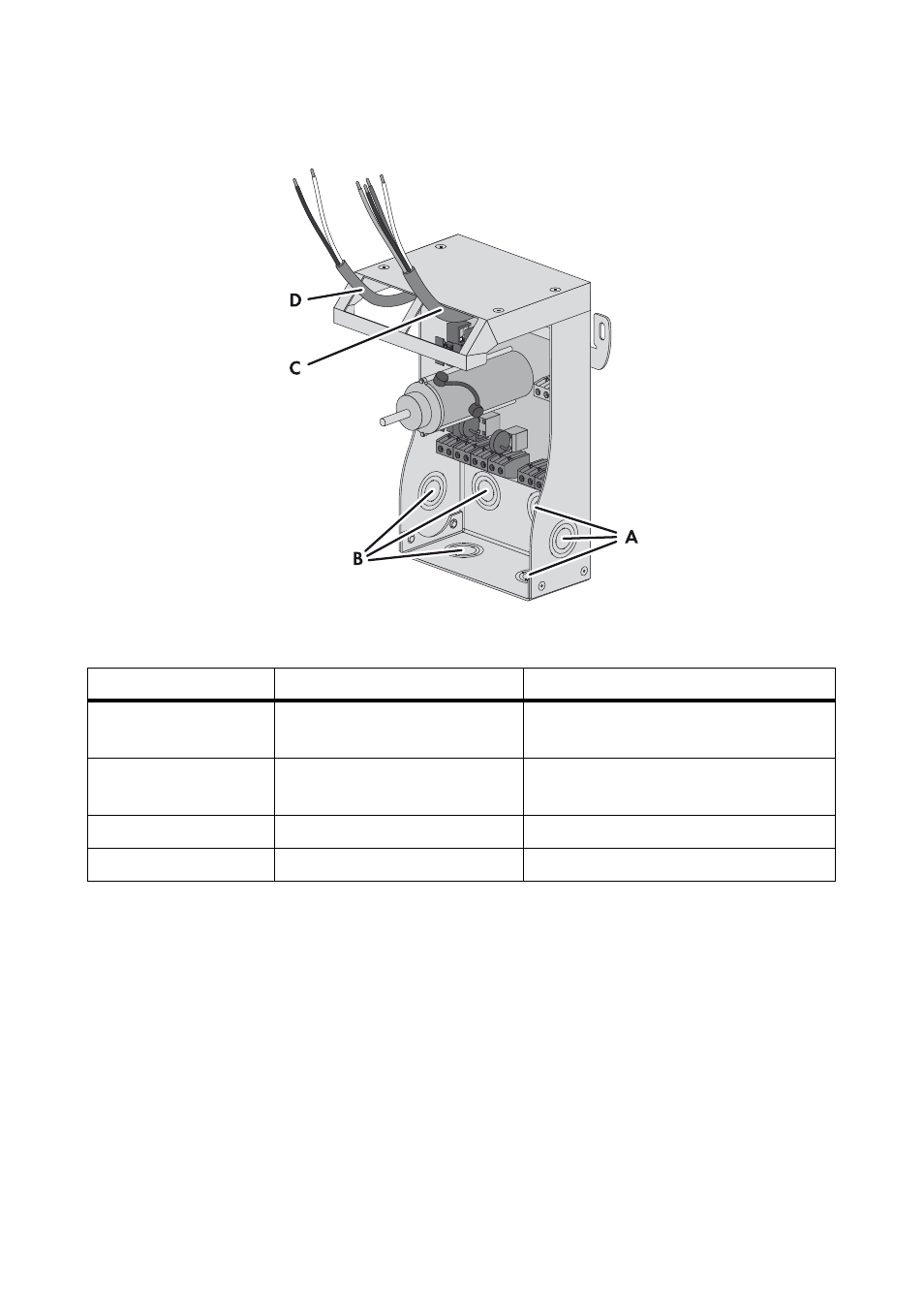

Figure 14 : Zone de raccordement du DC Disconnect
Position Description Explication
A Orifice prédécoupé Pour l’insertion des câbles AC du réseau
électrique public
B Orifice prédécoupé Pour l’insertion des câbles DC du
générateur photovoltaïque
C Câble AC du DC Disconnect Pour le raccordement à l’onduleur
D Câble DC du DC Disconnect Pour le raccordement à l’onduleur
