6 Raccordement électrique
SMA America, LLC
46
SB30-40-IA-fra-IUS-121234
Instructions d’installation
1. Raccordez le conducteur de mise à la terre photovoltaïque à la borne de terre photovoltaïque
(couple de serrage : 15 in-lb./1.7 Nm).
2. Si un conducteur de mise à la terre DC est prescrit, raccordez-le à la borne de terre DC
(couple de serrage : 15 in-lb./1.7 Nm).
3. Assurez-vous que toutes les bornes de terre sont correctement raccordées et que les câbles sont
bien serrés au niveau des bornes de terre.
6.4.3 Mise à la terre de l’entrée DC
La mise à la terre de l’installation photovoltaïque dépend du type de panneaux photovoltaïques
utilisés. L’onduleur est conçu en usine pour les installations photovoltaïques avec mise à la terre
négative du générateur photovoltaïque.

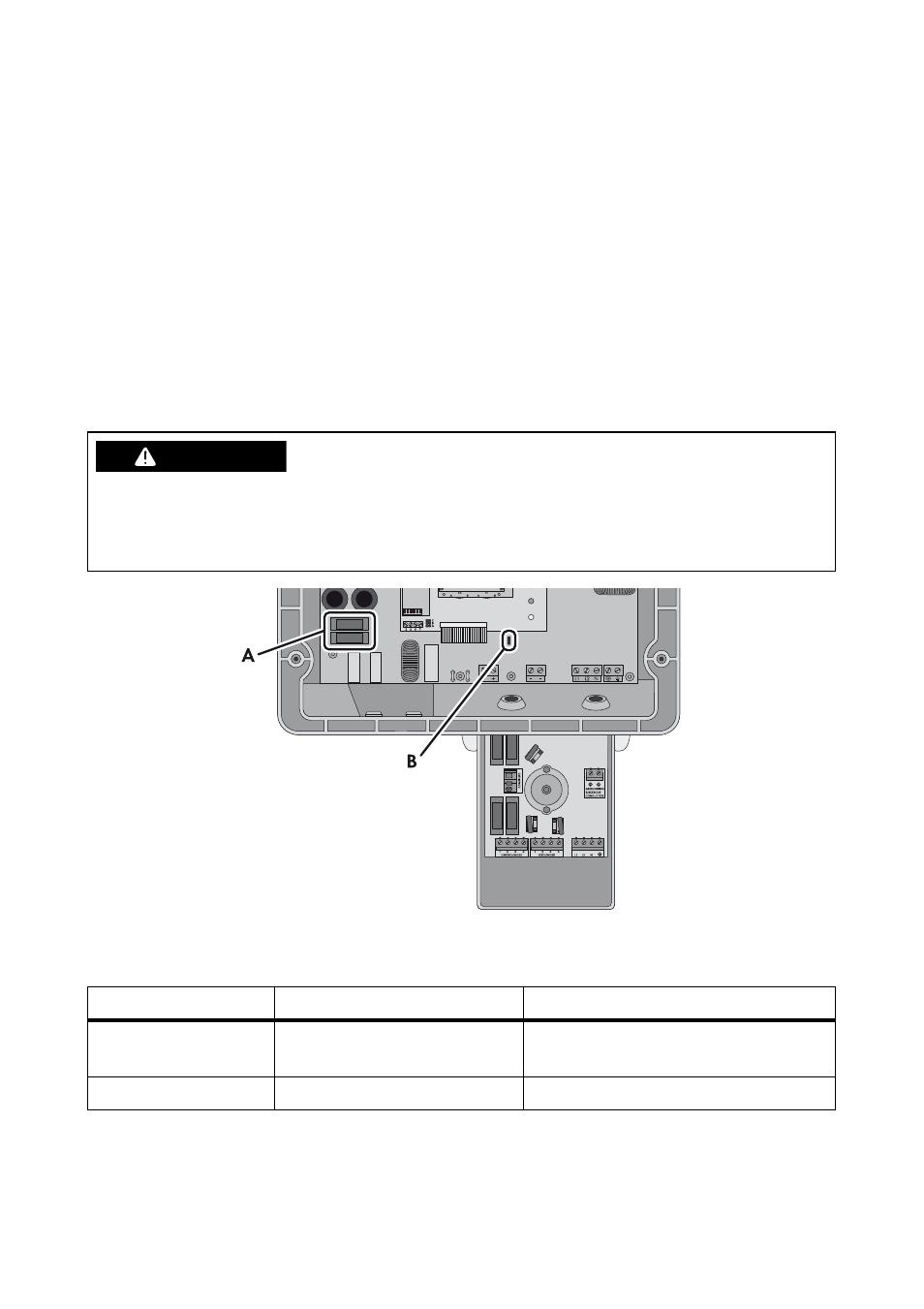

Figure 18 : Position du porte-fusible pour extracteur de fusible avec fusible de terre et barrette pour cavalier
%"/(&3
Danger de mort dû à de hautes tensions dans l’installation photovoltaïque
Mort ou blessures graves par choc électrique.
• Insérez le fusible de terre dans l’onduleur uniquement avec l’extracteur de fusibles.
Position
Description
Explication
A
Porte-fusible
Pour le raccordement de l’extracteur de
fusible avec fusible de terre
B
Barrette
Pour le raccordement du cavalier
