6 Raccordement électrique
Instructions d’installation
SB30-40-IA-fra-IUS-121234
39
6.2.2 Zone de raccordement de l’onduleur

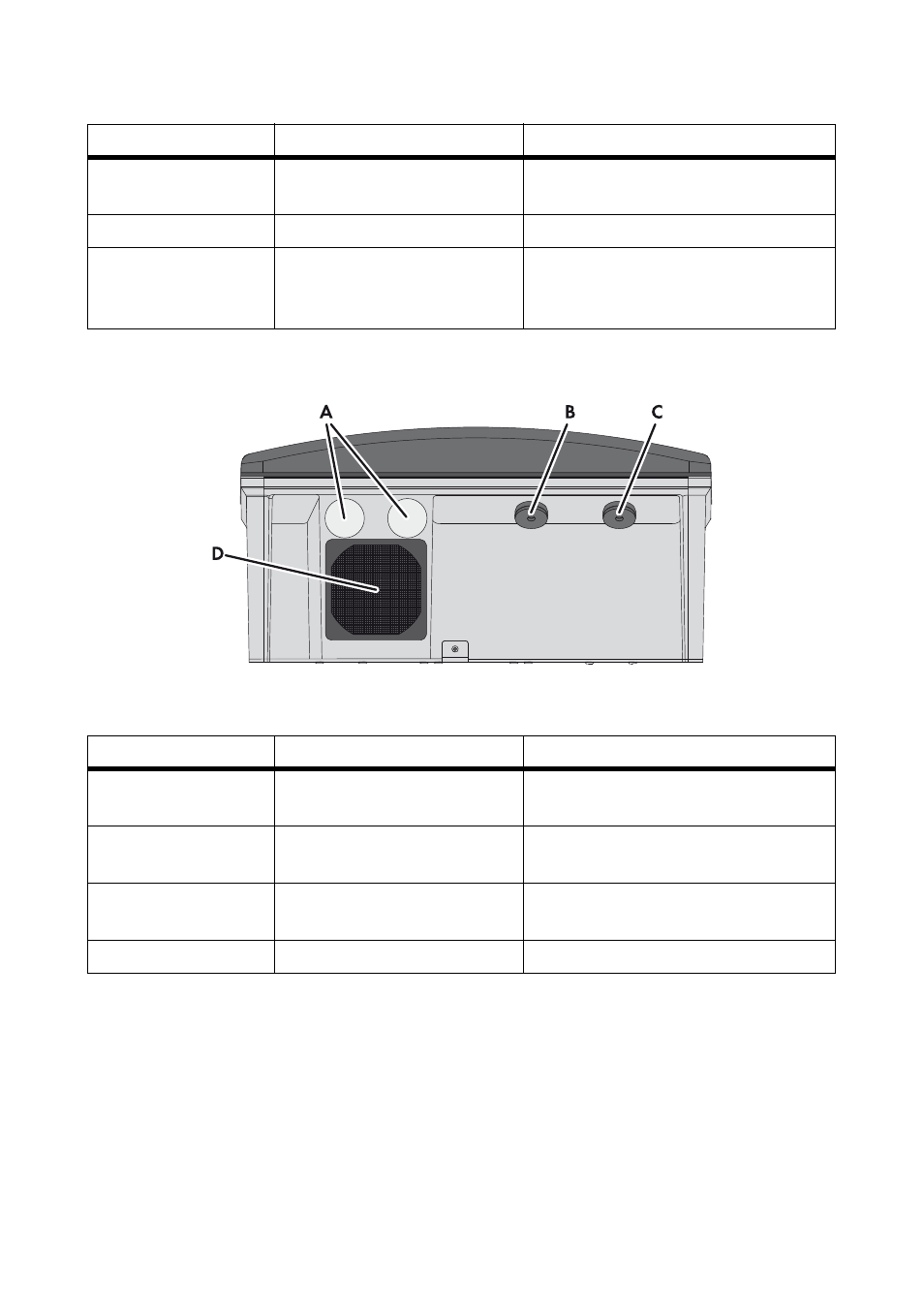

Figure 13 : Raccordements sur le dessous de l’onduleur
F
Borne à ressort
« COMBINED »
Pour le raccordement d’une Combiner
Box
G
Plaque à bornes DC
Pour le raccordement du DC Disconnect
H
Porte-fusible
Pour extracteur de fusible avec fusible
de terre pour la mise à la terre de
l’entrée DC
Position
Description
Explication
A
Ouverture du boîtier avec
bouchons d’obturation
Pour l’insertion du câble de
communication
B
Ouverture du boîtier avec
passe-câble en caoutchouc
Pour l’insertion du câble DC du
DC Disconnect
C
Ouverture du boîtier avec
passe-câble en caoutchouc
Pour l’insertion du câble AC du
DC Disconnect
D
Grille du ventilateur
‒
Position
Description
Explication
