6 Raccordement électrique
Instructions d’installation
SB30-40-IA-fra-IUS-121234
49
1. Assurez-vous que l’onduleur est bien mis à la terre conformément aux instructions
(voir chapitre 6.4.3 « Mise à la terre de l’entrée DC », page 46).
2. Assurez-vous que le DC Disconnect est bien mis à la terre conformément aux instructions
(voir chapitre 6.4.2 « Mise à la terre du DC Disconnect », page 45).
3. Pour raccorder au DC Disconnect le générateur photovoltaïque avec polarité négative,
raccordez les câbles DC :
• Raccordez les câbles DC+ à la borne à vis « UNGROUNDED » (couple de serrage :
15 in-lb./1.7 Nm).
• Raccordez les câbles DC − à la borne à vis « GROUNDED » (couple de serrage :
15 in-lb./1.7 Nm).
4. Pour raccorder au DC Disconnect le générateur photovoltaïque avec polarité positive,
raccordez les câbles DC :
• Raccordez les câbles DC − à la borne à vis « UNGROUNDED » (couple de serrage :
15 in-lb./1.7 Nm).
• Raccordez les câbles DC+ à la borne à vis « GROUNDED » (couple de serrage :
15 in-lb./1.7 Nm).
5. Assurez-vous que toutes les bornes à vis sont correctement raccordées et que les câbles sont
bien serrés au niveau des bornes.
6.4.5 Raccordement des câbles DC du DC Disconnect à l’onduleur
Le générateur photovoltaïque doit être relié à l’onduleur par le DC Disconnect en fonction du type de
mise à la terre nécessaire.
Insertion du câble DC du DC Disconnect dans l’onduleur
1. Ouvrez l’onduleur (voir chapitre 9.1).

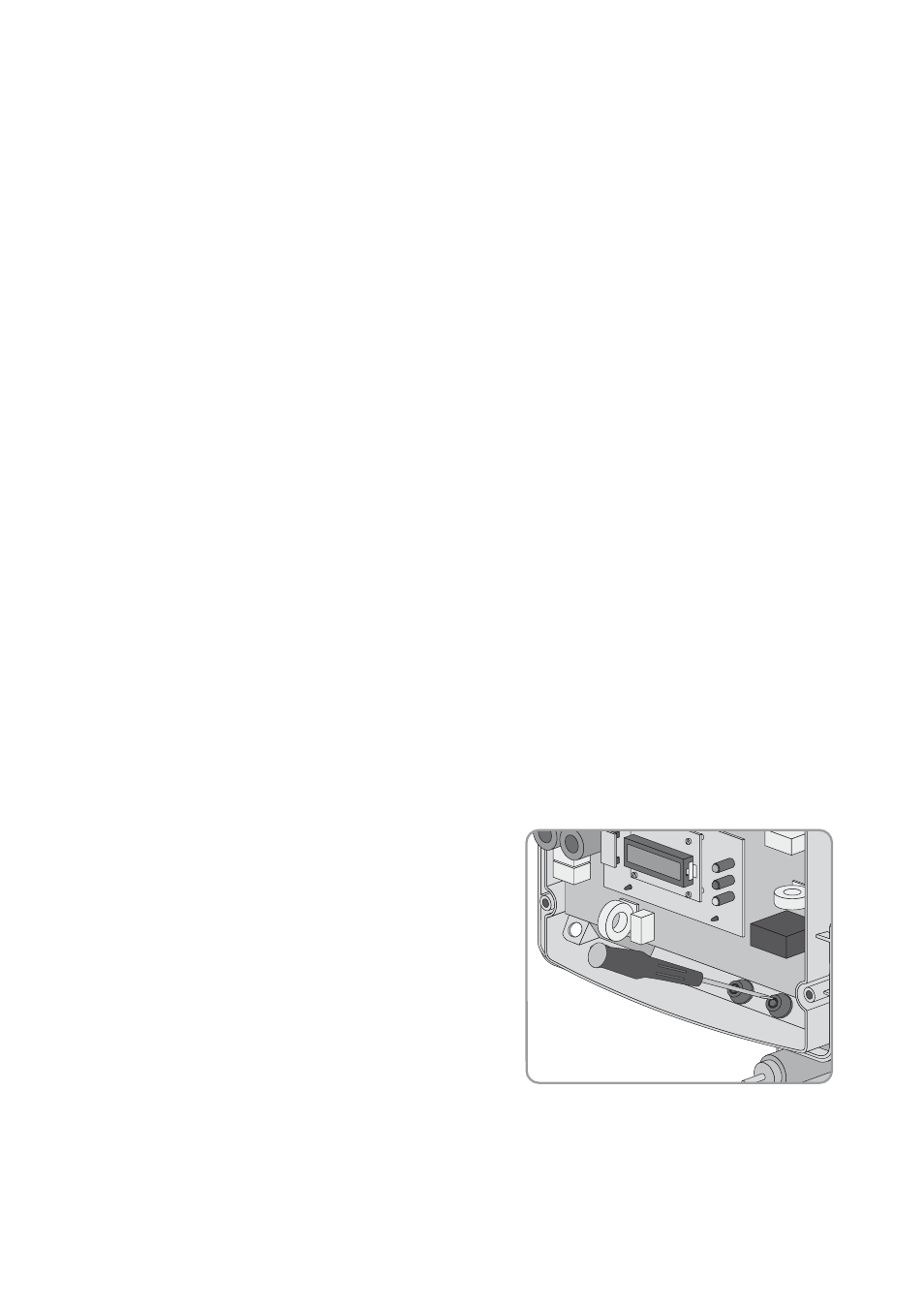

2. À l’aide d’un tournevis, percez un trou au milieu du
passe-câble en caoutchouc de l’ouverture du
boîtier destiné au raccordement des câbles DC du
DC Disconnect.
3. Insérez le câble DC du DC Disconnect dans le passe-câble en caoutchouc et dans l’onduleur.
4. Tirez légèrement sur le câble DC du DC Disconnect pour obturer le passe-câble en caoutchouc.
