5 Montage
SMA America, LLC
32
SB30-40-IA-fra-IUS-121234
Instructions d’installation
5.4 Montage du support mural sur une cloison en bois avec un
montant ou sur une poutre
Matériel de montage supplémentaire nécessaire (non compris dans la livraison) :
☐ 3 vis adaptées à la surface.
☐ 3 rondelles plates adaptées aux vis.
1. Positionnez le support mural à l’endroit de montage. Conseil : l’extrémité inférieure du support
mural s’étend à peu près jusqu’au bord inférieur de l’onduleur.
2. Alignez le support à l’aide d’un niveau à bulle.
4. Utilisez le support mural comme gabarit. Marquez la position des trous oblongs situés au centre
du support mural (les deux trous supérieurs et le trou inférieur).
5. Éloignez le support du mur.
6. Percez les trous aux emplacements marqués.

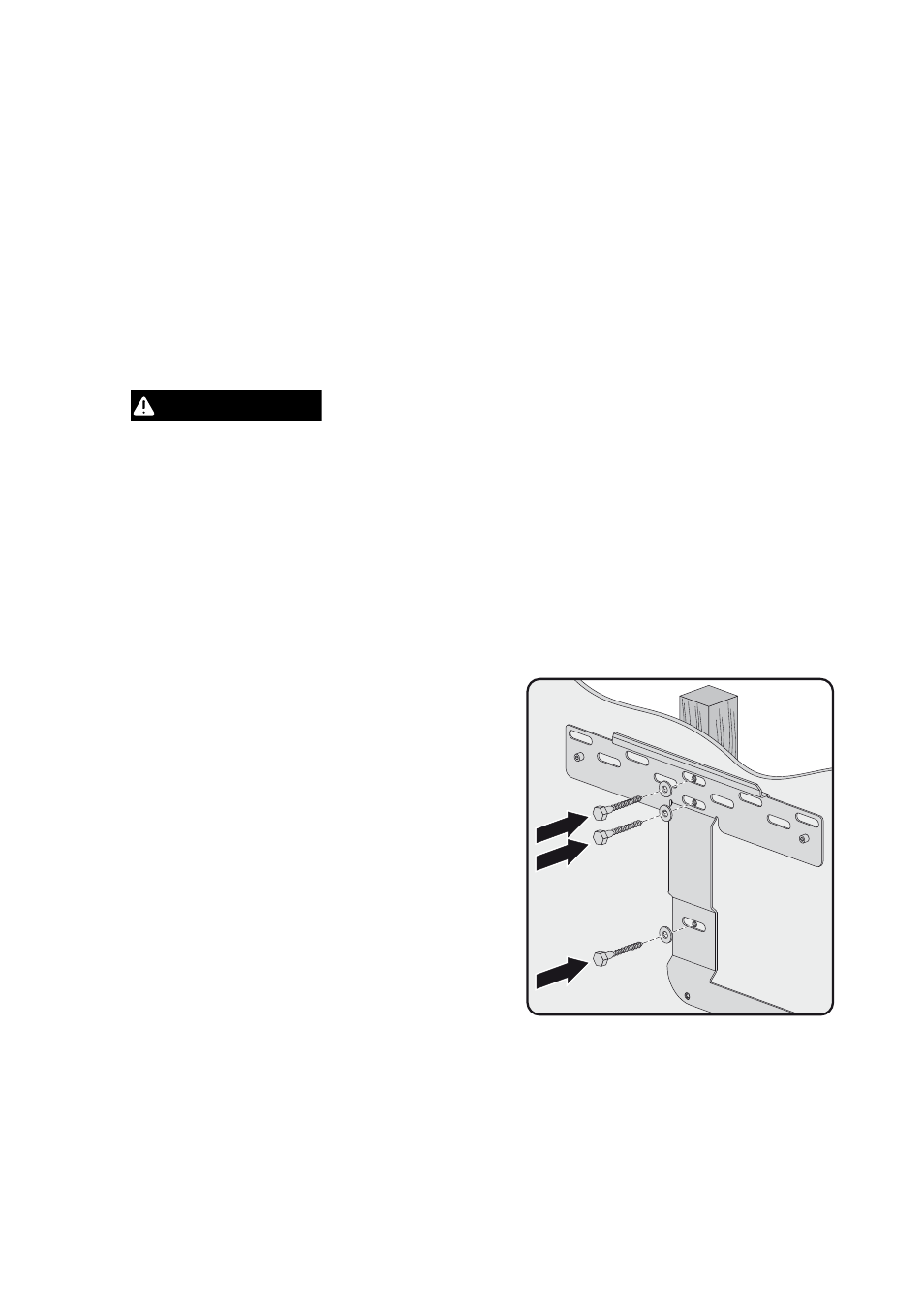

7. Insérez les vis avec les rondelles plates dans les trous
percés à travers les trous oblongs du support mural.
8. Serrez les vis. Vérifiez qu’aucune vis n’est desserrée.
9. Assurez-vous que le support mural est bien fixé.
3.
"7&35*44&.&/5
Danger de mort par choc électrique en cas d’endommagement de câbles électriques
Il est possible qu’il y ait des câbles électriques derrière les points de montage. Ils peuvent être
endommagés lors du montage de l’onduleur.
• Vérifiez qu’il n’y a pas de câbles électriques derrière les points de montage.
