7.3 Agencement des cavaliers pour les schémas de liaison à la terre
L’onduleur est réglé en usine pour le raccordement au réseau électrique public avec un conducteur
neutre. L’insertion de cavaliers permet de configurer l’onduleur pour différents schémas de liaison à
la terre. Il est ainsi possible de raccorder l’onduleur à des schémas de liaison à la terre sans
conducteur neutre (par exemple 240 Delta ou 208 Delta).

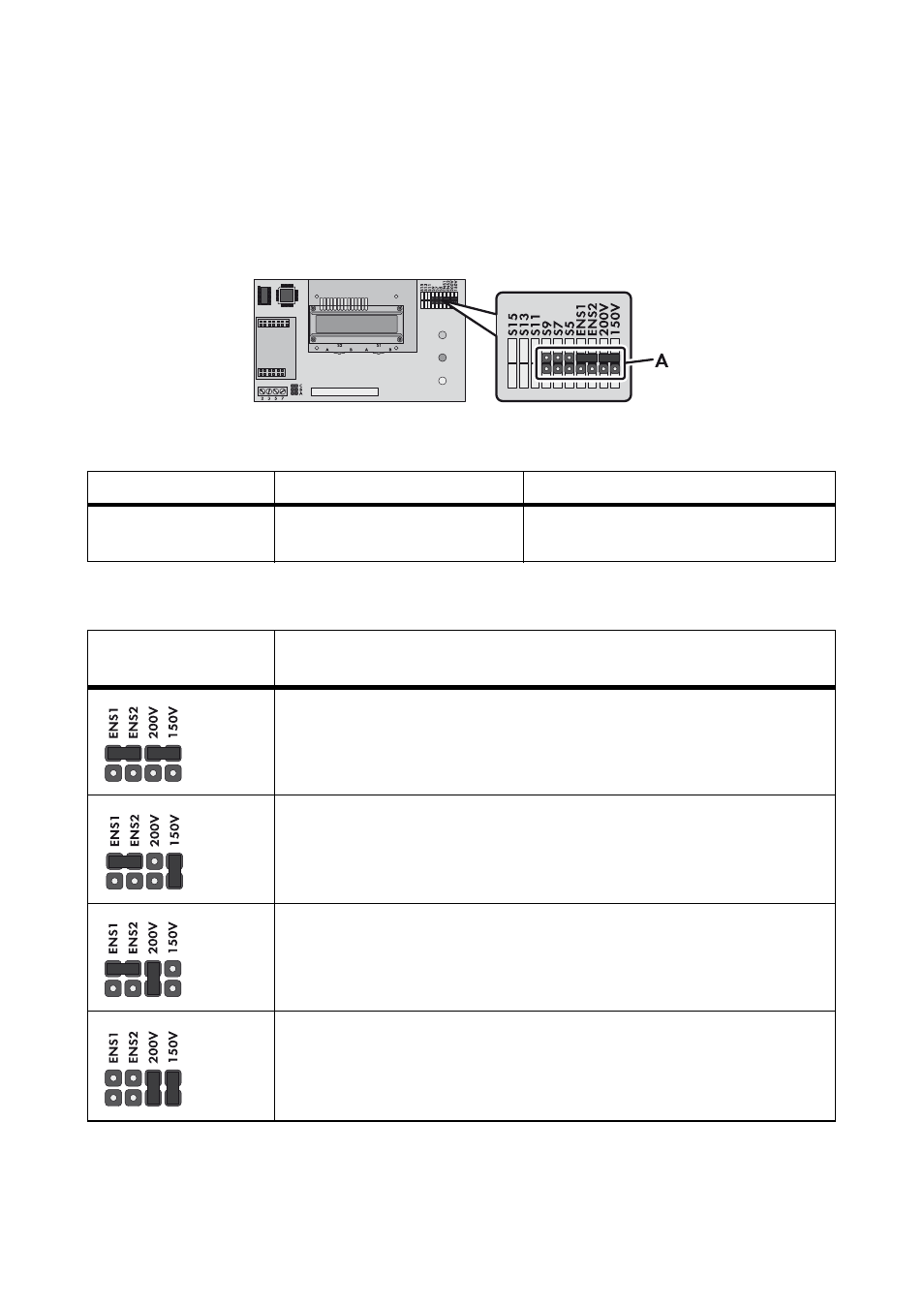

Figure 23 : Barrette pour cavaliers
Agencements possibles des cavaliers
Position
Description
Explication
A
Barrette
Pour l’insertion de cavaliers pour
différents schémas de liaison à la terre
Agencement des
cavaliers
Explication
Agencement des cavaliers pour le raccordement à un réseau électrique
public 240 V avec conducteur neutre ou 208 V avec conducteur neutre.
Ce réglage est préconfiguré en usine.
Agencement des cavaliers pour le raccordement à un réseau électrique
public 208 V sans conducteur neutre
Agencement des cavaliers pour le raccordement à un réseau électrique
public 240 V sans conducteur neutre
Agencement des cavaliers pour le test du ventilateur
