6.3.3 Raccordement des câbles AC du DC Disconnect à l’onduleur
Le réseau électrique public est relié à l’onduleur par l’intermédiaire du DC Disconnect.
Insertion du câble AC du DC Disconnect dans l’onduleur
1. Ouvrez l’onduleur (voir chapitre 9.1).

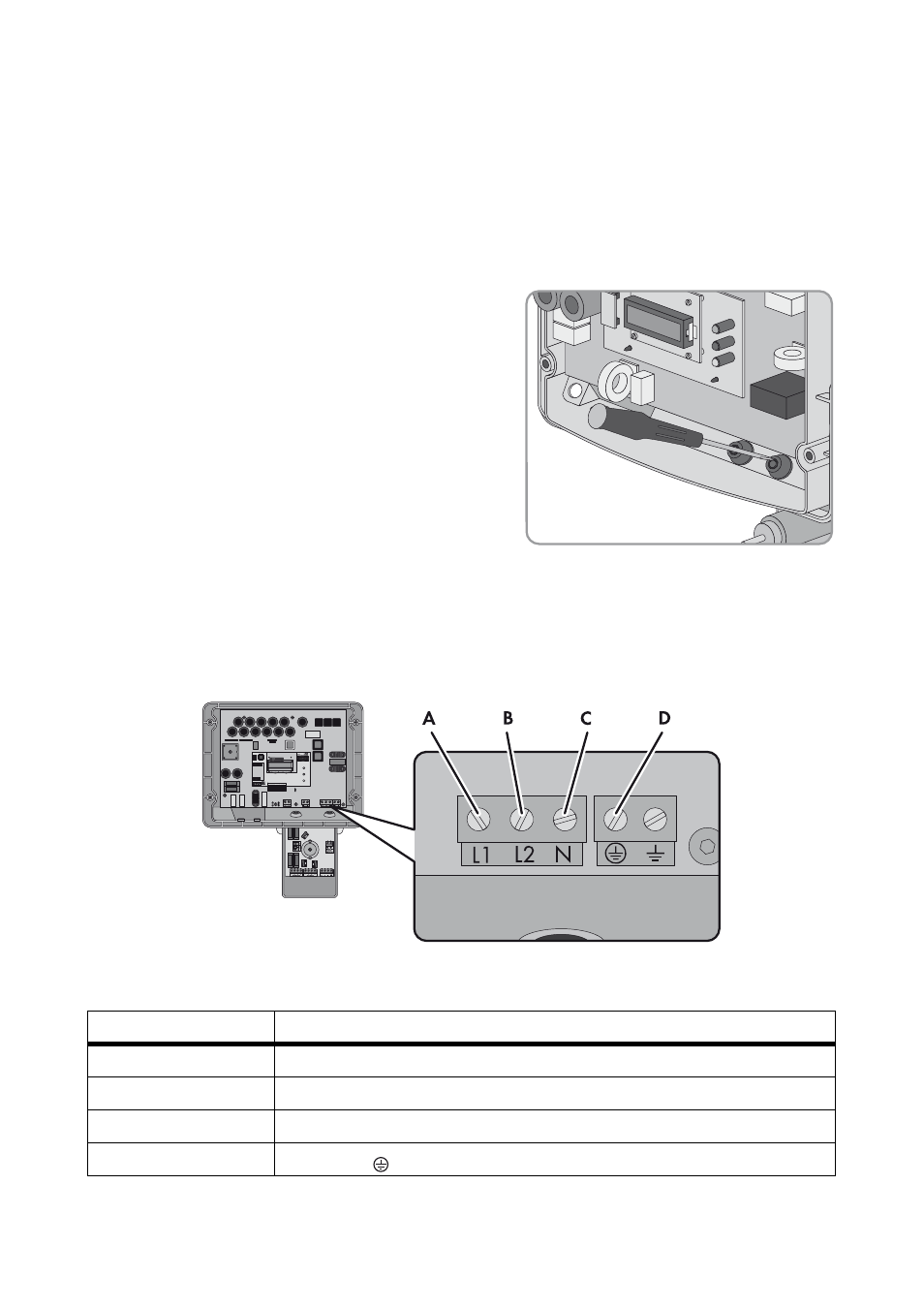

2. À l’aide d’un tournevis, percez un trou au milieu du
passe-câble en caoutchouc de l’ouverture du
boîtier destiné à l’insertion des câbles AC du
DC Disconnect.
3. Insérez le câble AC du DC Disconnect dans le passe-câble en caoutchouc et dans l’onduleur.
4. Tirez légèrement sur le câble AC du DC Disconnect pour obturer le passe-câble en caoutchouc.
Raccordement des câbles AC du DC Disconnect à l’onduleur
Figure 16 : Plaque à bornes AC pour le raccordement du câble AC du DC Disconnect
Position
Description
A
Borne à vis « L1 »
B
Borne à vis « L2 »
C
Borne à vis « N »
D
Borne à vis
