6.4.4 Raccordement des câbles DC au DC Disconnect
En fonction des panneaux utilisés dans l’installation photovoltaïque, il est nécessaire d’effectuer une
mise à la terre négative ou positive du générateur photovoltaïque. Le générateur photovoltaïque doit
être relié au DC Disconnect en fonction du type de mise à la terre nécessaire.

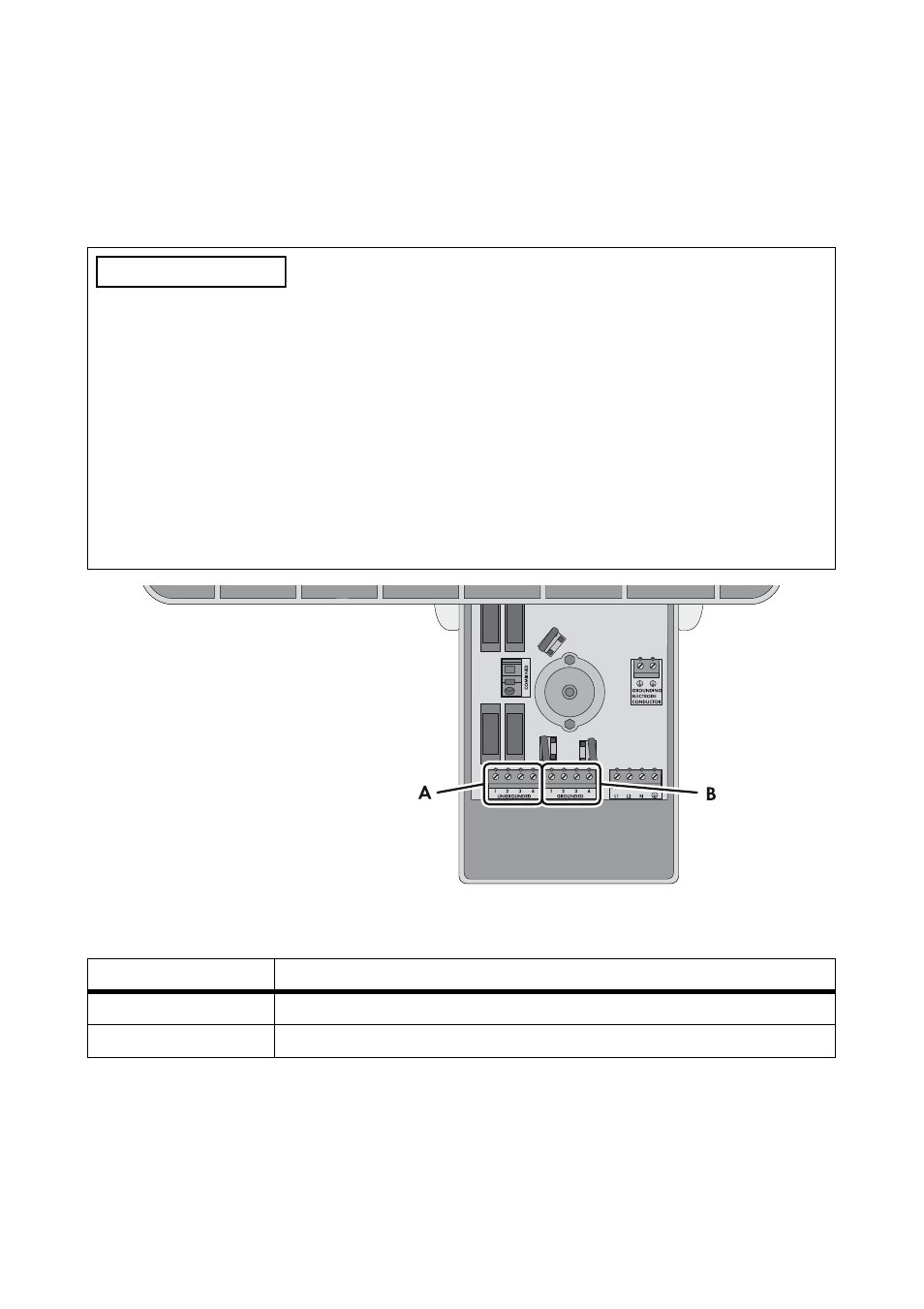

Figure 19 : Plaques à bornes DC pour le raccordement du générateur photovoltaïque
136%&/$&
Risque d’endommagement de l’onduleur en raison d’une surtension
Si la tension d’entrée DC des panneaux photovoltaïques dépasse les valeurs maximales de
l’onduleur, l’onduleur peut être endommagé par une surtension.
• La tension d’entrée DC maximale autorisée de l’onduleur ne doit pas être dépassée.
• Vérifiez la polarité et la tension en circuit ouvert des strings photovoltaïques avant de
raccorder les câbles DC au DC Disconnect.
• Configurez la plage de tension d’entrée DC de manière adéquate avant de raccorder les
panneaux photovoltaïques à l’onduleur. Pour cela, utilisez le logiciel de conception
« Sunny Design » destiné à la configuration des strings (logiciel PC disponible sur le site
www.SMA-America.com).
Position
Description
A
Borne à vis « UNGROUNDED »
B
Borne à vis « GROUNDED »
