1. Mettez le disjoncteur miniature AC hors service et protégez-le contre la remise en marche.
2. Ouvrez le DC Disconnect (voir chapitre 9.3).
3. Percez l’orifice prédécoupé prévu pour l’insertion des câbles DC du générateur photovoltaïque
sur la partie inférieure du DC Disconnect.
5. Insérez un manchon étanche à l’eau ou résistant à l’humidité (
3
⁄
4
in./19 mm) dans l’ouverture
du boîtier du DC Disconnect et vissez-le de l’intérieur à l’aide d’un contre-écrou.
6. Installez une gaine de câbles rigide (
3
⁄
4
in./19 mm) dans l’ouverture du boîtier.
7. Introduisez les câbles DC du générateur photovoltaïque à travers la gaine rigide puis à
l’intérieur du DC Disconnect.
6.4.2 Mise à la terre du DC Disconnect
Le conducteur de mise à la terre photovoltaïque sur le châssis du générateur photovoltaïque doit être
relié à la borne de terre photovoltaïque. La section du conducteur de mise à la terre photovoltaïque
correspond à celle du plus gros conducteur du système DC.
Un conducteur de mise à la terre DC peut être exigé par l’autorité compétente.

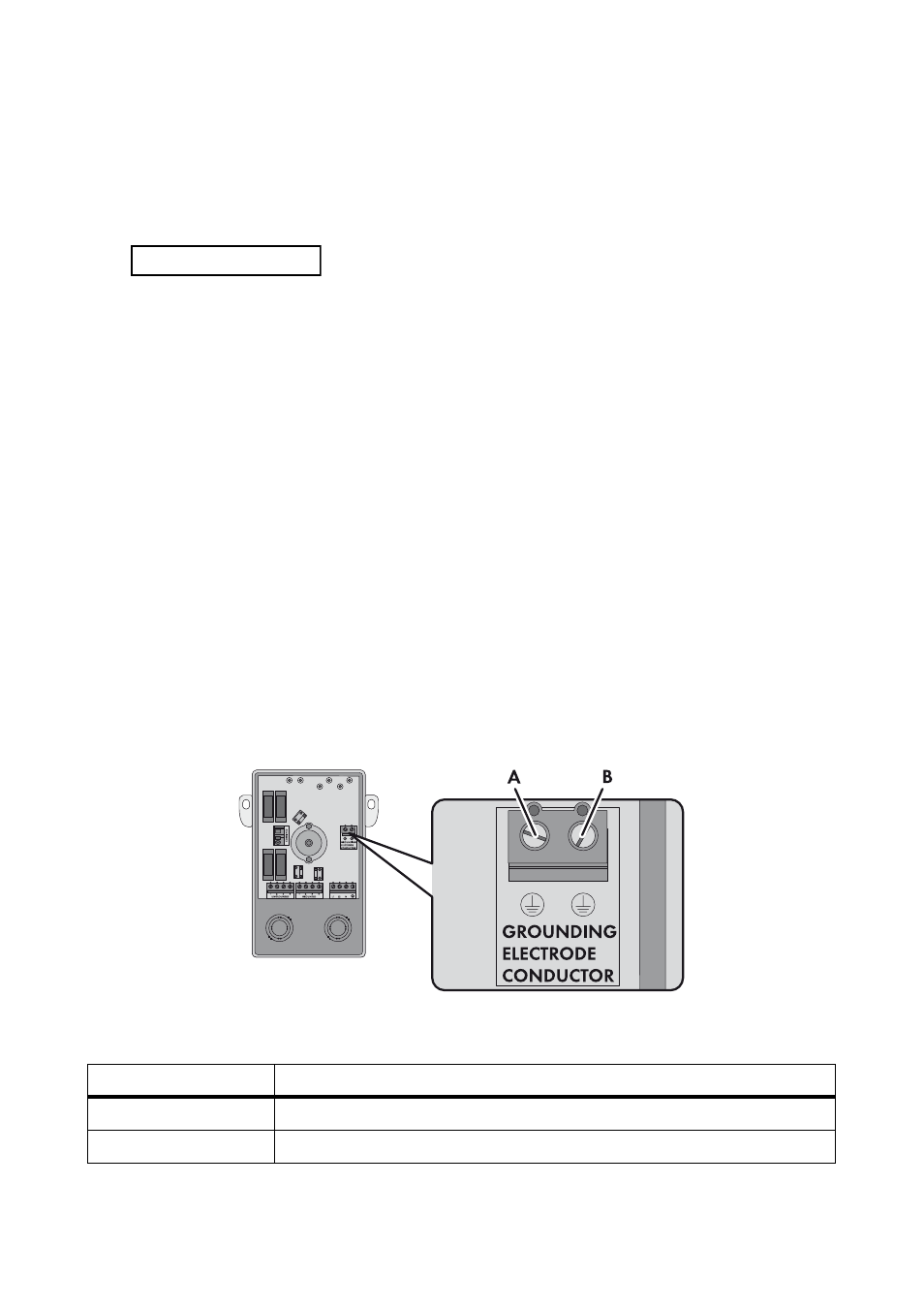

Figure 17 : Plaque à bornes pour le raccordement des conducteurs de mise à la terre
4. 136%&/$&
Risque d’endommagement du DC Disconnect par pénétration d’humidité
La pénétration d’humidité peut endommager ou détruire les composants électroniques de
l’onduleur.
• Ne percez qu’un seul orifice prédécoupé pour le raccordement des câbles DC.
• N’agrandissez pas l’ouverture du boîtier.
Position Description
A Borne de terre photovoltaïque
B Borne de terre DC
