6 Raccordement électrique
SMA America, LLC
38
SB30-40-IA-fra-IUS-121234
Instructions d’installation
6.2 Aperçu de la zone de raccordement
6.2.1 Zone de raccordement intérieure

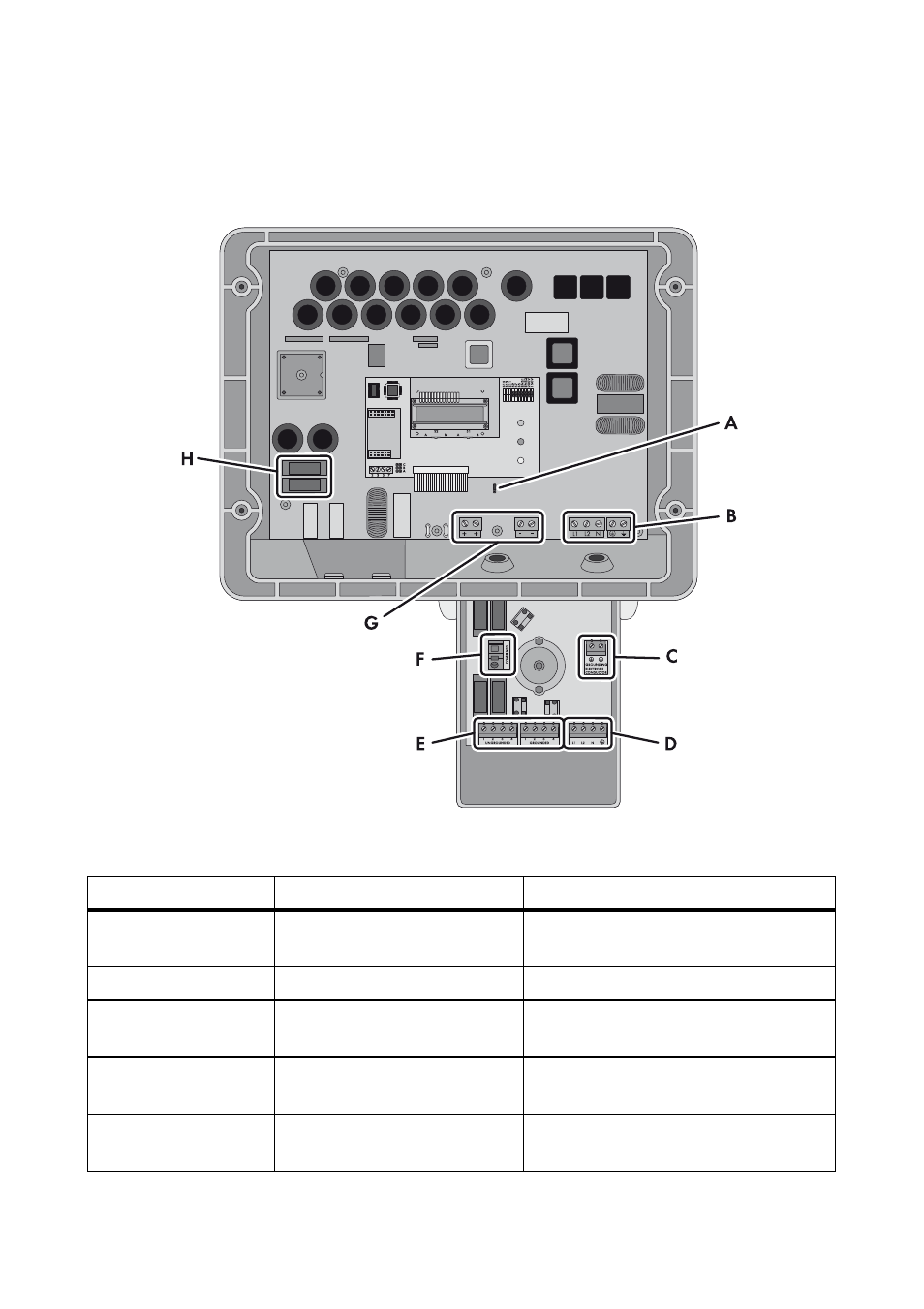

Figure 12 : Composants et zones de raccordement à l’intérieur de l’onduleur et du DC Disconnect.
Position
Description
Explication
A
Barrette
Pour le raccordement du cavalier pour
la mise à la terre de l’entrée DC
B
Plaques à bornes AC
Pour le raccordement du DC Disconnect
C
Plaque à bornes pour
conducteurs de mise à la terre
Pour le raccordement des conducteurs
de mise à la terre photovoltaïque et DC
D
Plaque à bornes AC
Pour le raccordement du réseau
électrique public
E
Plaques à bornes DC
Pour le raccordement du générateur
photovoltaïque
