6 Raccordement électrique
SMA America, LLC
50
SB30-40-IA-fra-IUS-121234
Instructions d’installation
Raccordement des câbles DC du DC Disconnect à l’onduleur

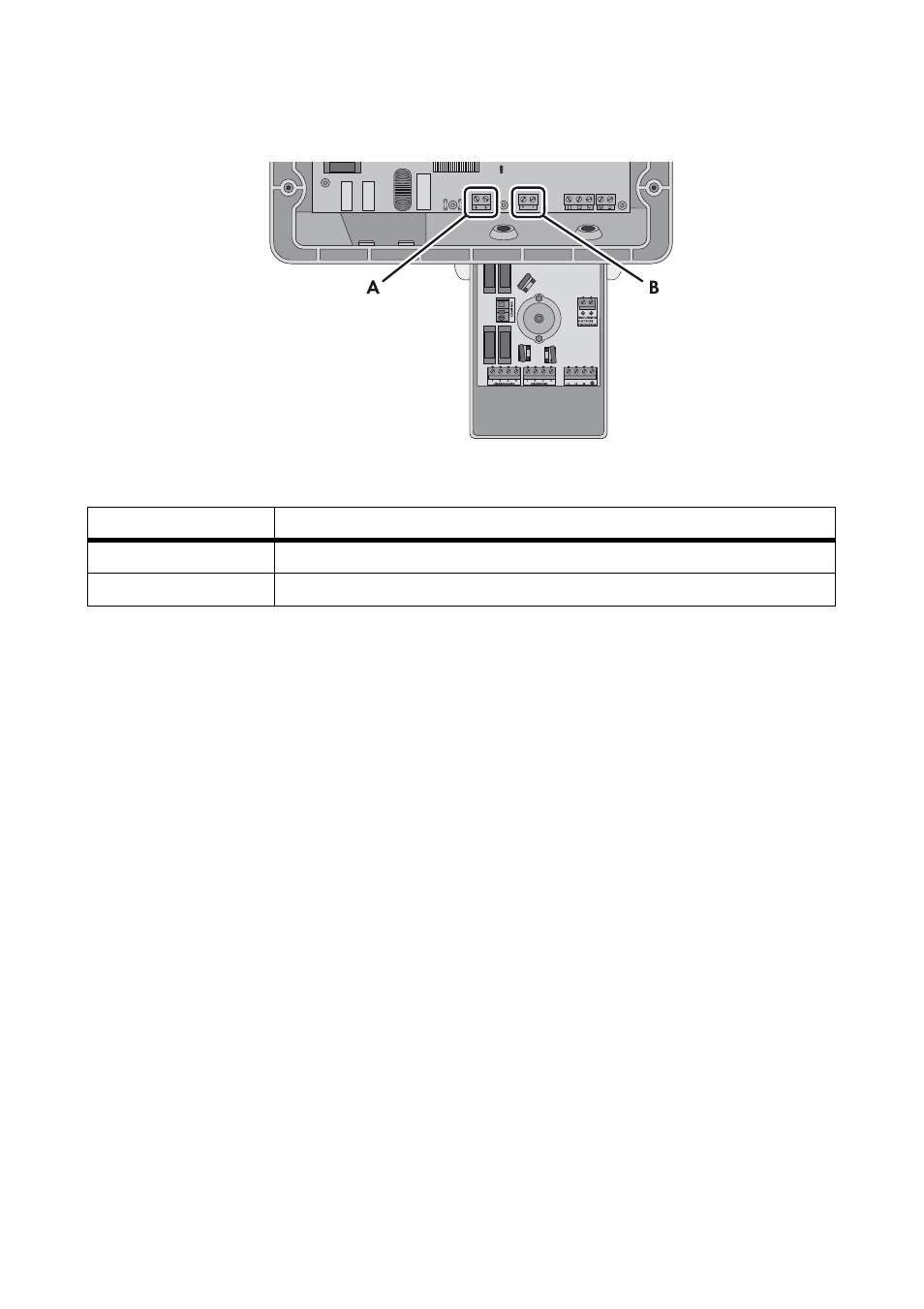

Figure 20 : Plaques à bornes DC+ et DC– pour le raccordement du câble DC du DC Disconnect
Pour raccorder à l’onduleur le générateur photovoltaïque avec polarité négative, raccordez les
câbles DC :
• Raccordez le fil noir à la borne à vis DC+ (couple de serrage : 15 in-lb./1.7 Nm).
• Raccordez le fil blanc à la borne à vis DC − (couple de serrage : 15 in-lb./1.7 Nm).
Pour raccorder à l’onduleur le générateur photovoltaïque avec polarité positive, raccordez les câbles
DC :
• Raccordez le fil blanc à la borne à vis DC+ (couple de serrage : 15 in-lb./1.7 Nm).
• Raccordez le fil noir à la borne à vis DC − (couple de serrage : 15 in-lb./1.7 Nm).
5. Assurez-vous que toutes les bornes à vis sont correctement raccordées et que les câbles sont
bien serrés au niveau des bornes.
6. Fermez le DC Disconnect (voir chapitre 9.4).
7. Fermez l’onduleur (voir chapitre 9.2).
8. Mettez l’onduleur en service. (voir chapitre 8).
Position
Description
A
Borne à vis DC+
B
Borne à vis DC −
