6 Raccordement électrique
SMA America, LLC
52
SB30-40-IA-fra-IUS-121234
Instructions d’installation

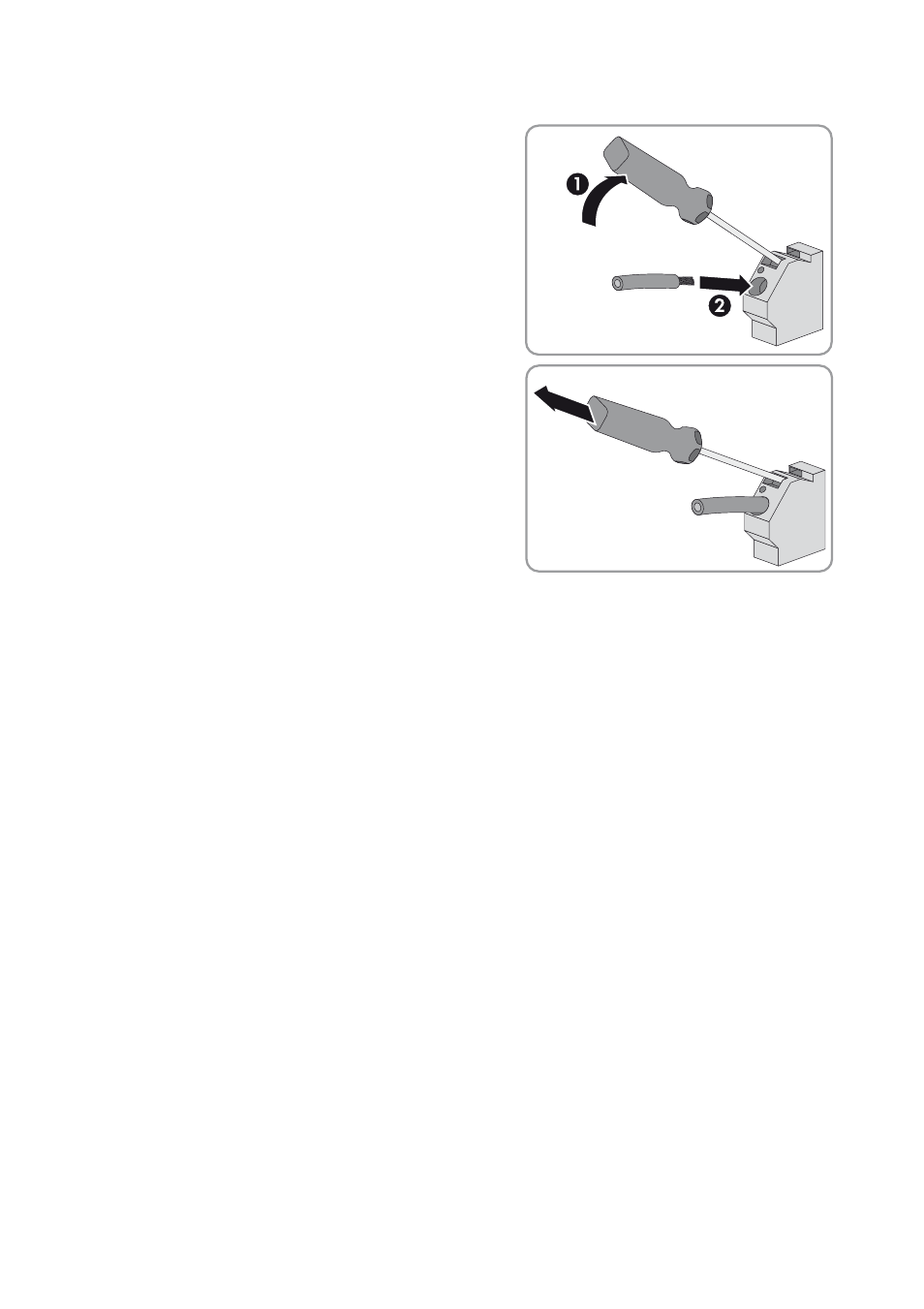

2. Poussez le tournevis isolé vers le haut et introduisez
le câble dénudé dans la borne à ressort.
3. Retirez le tournevis isolé de la borne à ressort.
4. Tirez le câble avec précaution pour vérifier qu’il est correctement branché.
Raccordement de la Combiner Box au DC Disconnect
1. Ouvrez le DC Disconnect (voir chapitre 9.3).
2. Pour raccorder les câbles DC de la Combiner Box avec une polarité négative, raccordez les
câbles DC :
• Raccordez le câble DC+ à la borne à ressort « COMBINED » du DC Disconnect.
• Raccordez le câble DC − à la borne à vis « GROUNDED » du DC Disconnect
(couple de serrage : 15 in-lb./1,7 Nm).
3. Pour raccorder les câbles DC de la Combiner Box avec une polarité positive, raccordez les
câbles DC :
• Raccordez le câble DC − à la borne à ressort « COMBINED » du DC Disconnect.
• Raccordez le câble DC+ à la borne à vis « GROUNDED » du DC Disconnect
(couple de serrage : 15 in-lb./1.7 Nm).
4. Assurez-vous que toutes les bornes sont correctement raccordées et que les câbles sont bien
serrés au niveau des bornes.
5. Fermez le DC Disconnect (voir chapitre 9.4).
6. Mettez l’onduleur en service (voir chapitre 8).
