6 Raccordement électrique
Instructions d’installation
SB30-40-IA-fra-IUS-121234
51
6.5 Raccordement de la Combiner Box au DC Disconnect

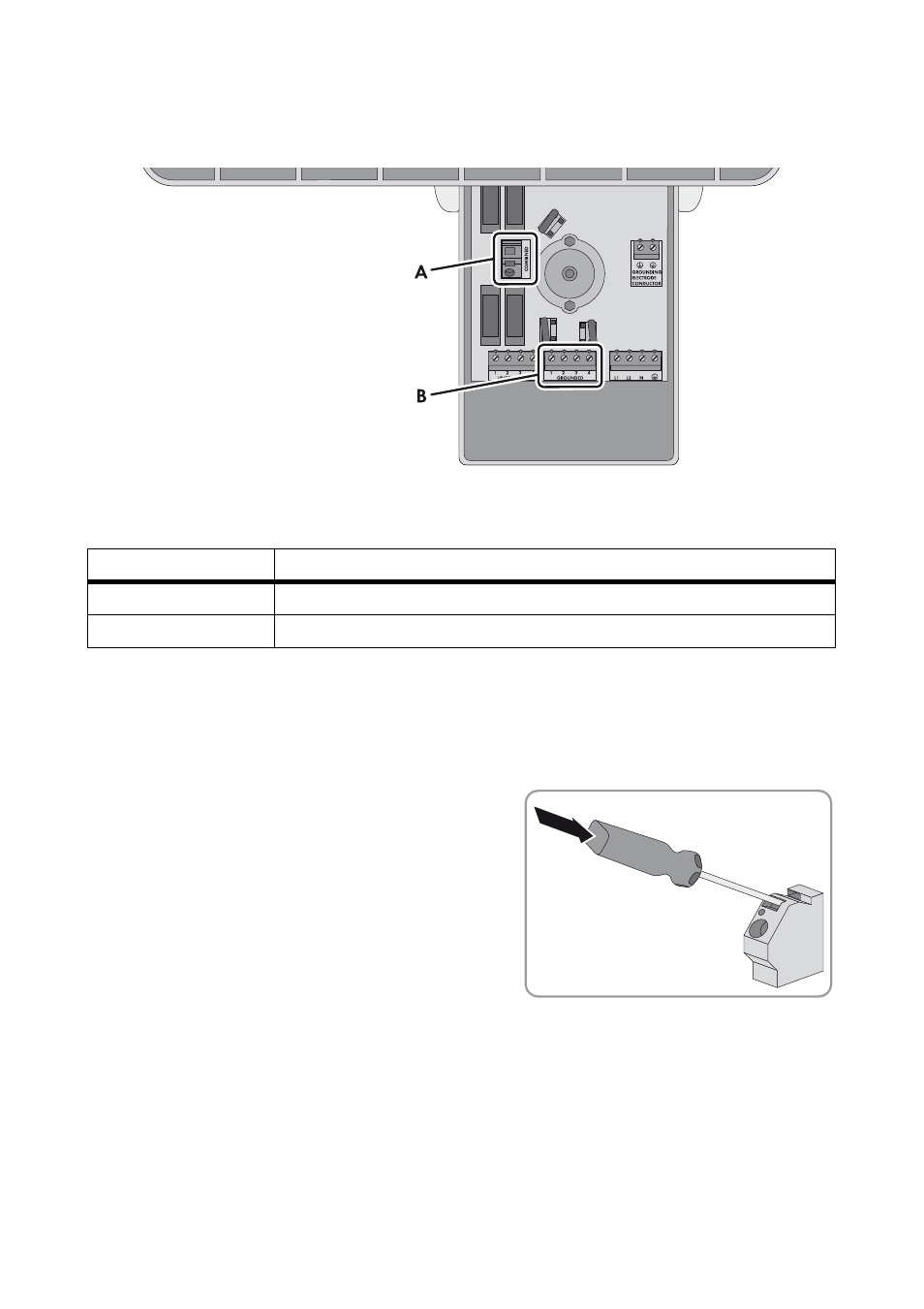

Figure 21 : Bornes pour la Combiner Box
Raccordement des câbles DC à la borne à ressort « COMBINED »
Configuration requise :
☐ Un tournevis isolé de 3,5 mm x 120 mm doit être disponible.
1. Placez le tournevis isolé dans l’ouverture
rectangulaire de la borne à ressort.
Position
Description
A
Borne à ressort « COMBINED »
B
Borne à vis « GROUNDED »
