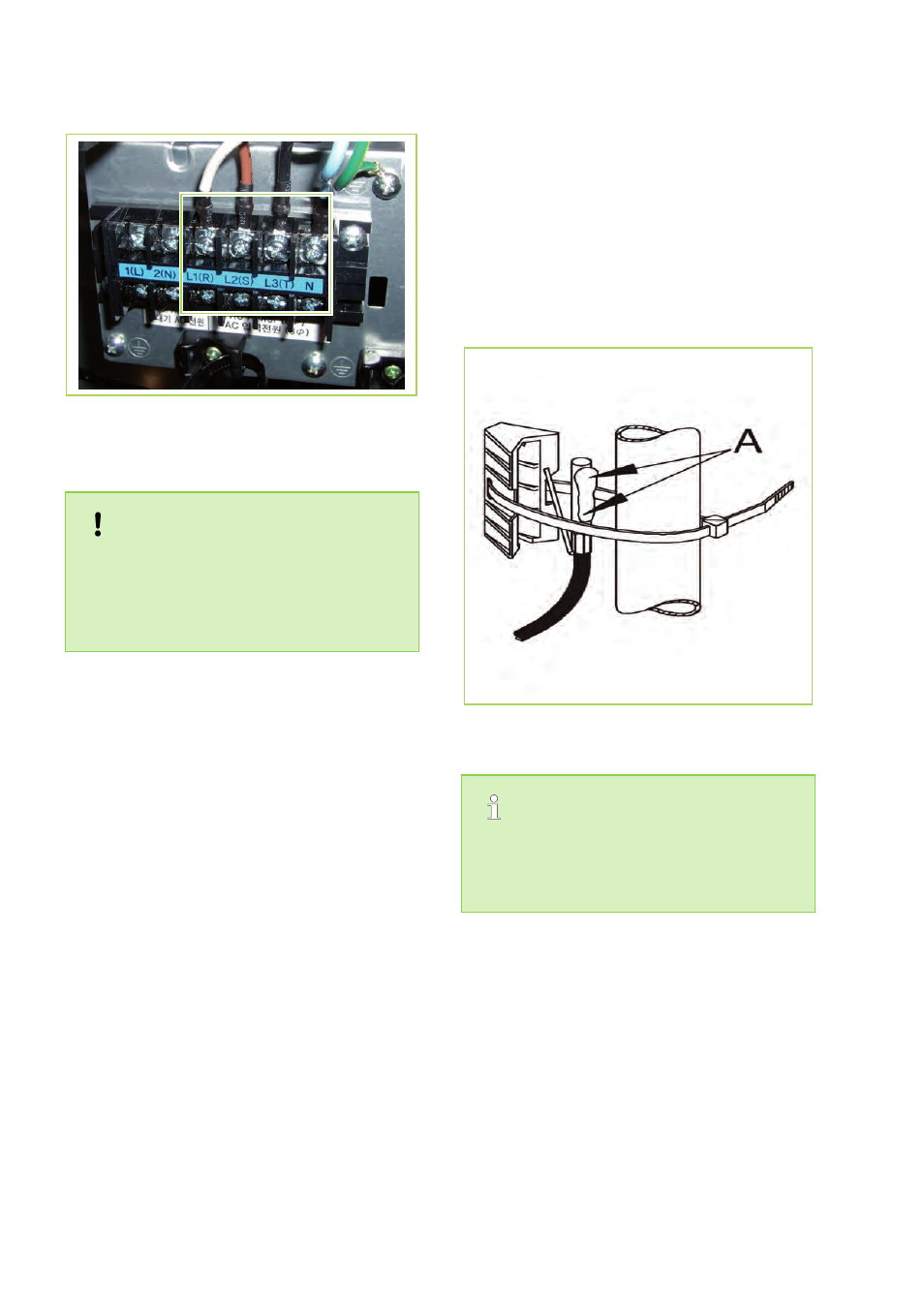

Fig. 61: Bornes de raccordement du module exté-
rieur WKF/WKF-compact 180
REMARQUE !
Veillez, lors du raccordement du module
externe au bon raccordement du neutre, les
varistors de la platine de filtre de l'alimentation
du module externe peuvent être détruits par un
mauvais raccordement !
Sondes de température
n Le nombre de sondes nécessaire peut varier
en fonction du type d'installation.
n Respectez les indications correspondantes des
schémas hydrauliques pour positionner les
sondes.
n La livraison standard contient une sonde exté-
rieure (S10), une sonde à immerger (prévu
pour l'eau utile / chaude - S08) ainsi qu'une
sonde d'applique dans le module interne.
n Pour le raccordement d'une installation solaire,
utilisez des sondes PT-1000 pour la mesure de
la température des collecteurs (S01) et utilisez
des sondes PT-1000 (S02) que le basse cap-
teur der reservoir.
n Toutes les sondes sont raccordées dans le
boîtier électrique conformément au schéma de
raccordement.
Sonde d'applique
Utilisez, pour la mesure des températures de cir-
cuits de chauffage, p.ex., des sondes d'applique
montées sur les tuyaux.
n Les sondes d'applique sont fixées au tuyau à
l'aide du support et de de la bande de serrage
fournis.
n Nettoyez l'endroit de la pose. Appliquez la pate
conductrice de chaleur (A) et fixez la sonde.
Fig. 62: Fixez la sonde d'applique
Si la longueur de câble n'est pas suffisante,
vous pouvez prolonger les câbles des sondes
de 100 mètres au plus avec une section de 1,5
mm².
