8 Raccord de frigorigène
8.1 Raccordement des conduites
de frigorigène
n Raccordez le module extérieur et le module
intérieur à deux tuyaux en cuivre (tuyaux en
cuivre de qualité réfrigérateur) de dimensions
3/8" = 9,52 mm et 5/8" = 15,88 mm (acces-
soires REMKO).
n Veillez, lors du cintrage des tuyaux de frigori-
gène à l'angle de cintrage afin d'évitez de les
pliez. Ne cintrez jamais deux fois le même
endroit de tuyau pour éviter toute porosité ou
formation de fissure.
n Veillez à une fixation adaptée et à une bonne
isolation lors de la pose des tuyaux de frigori-
gène.
n Les tuyaux de cuivre utilisés pour les raccorde-
ments des modules doivent être dotés de
bords relevés. Attention à la forme des bords
relevés et à un écrou-raccord adapté (fourni).
(Voir la Fig. 53 à Voir la Fig. 55).
2
1

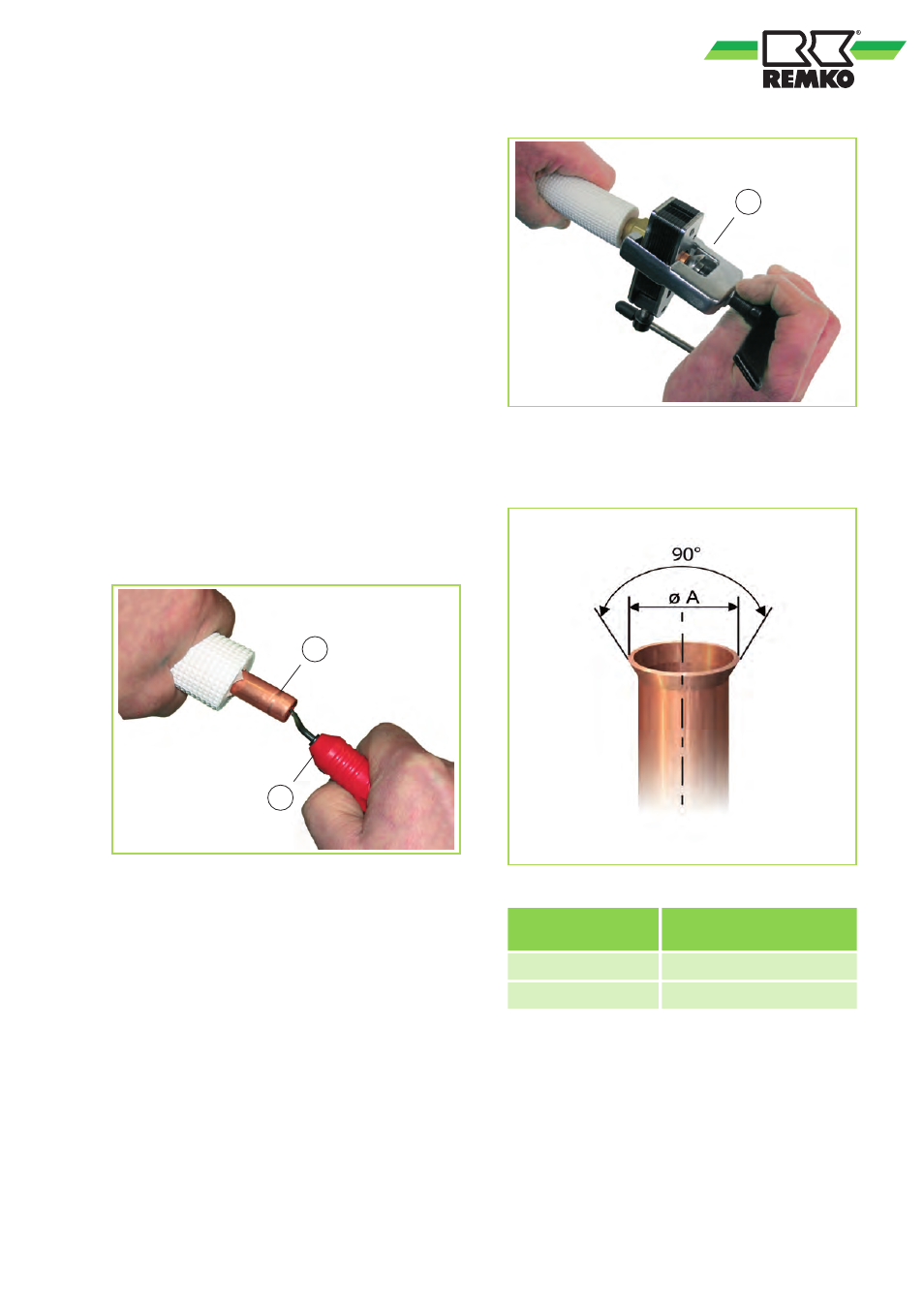

Fig. 53: Ébavurage de la conduite de frigorifique
1: Conduite de frigorifique
2: Outil à ébavurer
1
Fig. 54: Sertissage de la conduite de frigorifique
1: Dudgeonnière
Fig. 55: Bord relevé de forme adéquate
Tuyau en cuivre
Diamètre extérieur
Dimension d'écartement
ø A
3/8" = 9,52 mm 12,4 - 12,8 mm
5/8" = 15,88 mm 21,9 - 22,3 mm
