Schéma hydraulique WKF
Fonctions : Chauffage ou refroidissement et eau chaude, version monoénergétique
Ce schéma hydraulique sert uniquement de référence,
le système hydraulique côté client doit être planifié et installé par l'installateur!
A
B
C
FB KK
KW
ZK
AB
B
A
B AB
A
WW

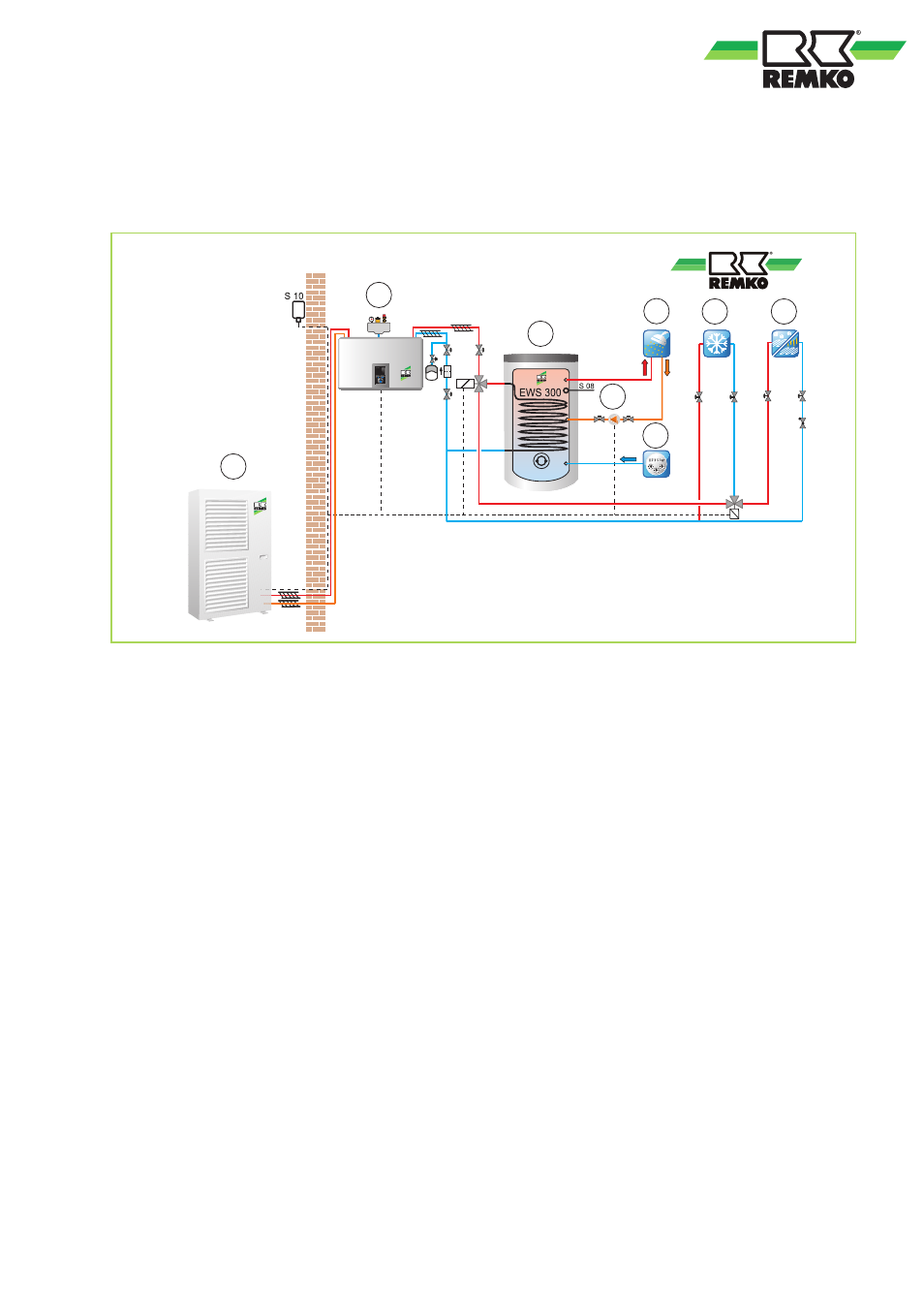

Fig. 51: Exemple de schéma hydraulique WKF
A: Module externe
B: Module interne WKF
C: Réservoir
FB: Circuit de chauffe au sol
KK: Circuit de refroidissement
KW: Eau froide
WW: Eau chaude
ZK: Circulation
Les modèles de pompe à chaleur WKF sont utilisés dans des systèmes disposant déjà de réservoirs. Ils
peuvent être utilisés de façon flexible et peuvent être commandés dans différentes versions. Des réservoirs
d'eau potable peuvent par exemple être utilisés avec une surface WT min. de 3,0 m².
Le réservoir d'eau potable Remko de type EWS 300 est un réservoir en émail avec une surface WT de 3,5
m². La vanne d'inversion à 3 voies nécessaire en supplément est commutée par la commande intelligente
Smart Control pour la préparation WW. La chaudière peut pour une utilisation alternative bivalente être rac-
cordée directement sur le module interne (version bivalente).
La pompe primaire très efficace dans le module interne peut être utilisée comme pompe à circuit de chauffe
et la vitesse de rotation est régulée sur demande. La perte de pression côté client est de 80 kPa max. Si les
pertes de pression côté client sont supérieures, un réservoir séparé, par ex. Remko KPS 300 doit être utilisé
comme répartiteur hydraulique. Un groupe de pompes de circuit de chauffe non mixte de type HGU et mixte
de type HGM Remko sont disponibles.
