n La conduite de condensat doit être posée par
le client avec une inclinaison min. de 2%. Au
besoin, prévoyez une isolation hermétique à la
diffusion de vapeur.
n Si l'appareil fonctionne lorsque la température
extérieure est inférieure à 4 °C, installez la
conduite de condensat en veillant à ce qu'elle
soit protégée du gel. De la même manière, le
revêtement inférieur du carter et le collecteur
de condensat doivent être protégés du gel afin
de garantir un écoulement permanent du con-
densat. Si nécessaire, prévoyez un chauffage
auxiliaire pour les tuyaux.
n Une fois le montage terminé, vérifiez que le
condensat s'écoule sans entrave et que l'étan-
chéité soit garantie en permanence.
Évacuation sécurisée en présence de fuites
Le séparateur d'huile REMKO OA 2.2 répond aux
exigences présentées ci-dessous des consignes et
législations régionales.
REMARQUE !
Les consignes et législations régionales rela-
tives à la protection de l'environnement, par ex.
la loi allemande sur le régime des eaux
(WHG), peuvent prévoir la prise de mesures
adéquates afin de prévenir les évacuations
incontrôlées en présence de fuites en garantis-
sant une élimination sûre de l'huile de
machines frigorifiques ou de fluides présentant
un danger potentiel.
REMARQUE !
En cas de raccordement d'un écoulement
externe au niveau du séparateur d'huile, celui-
ci doit être protégé du gel.
5 Raccordement hydrau-
lique
Chaque installation doit avoir une configuration
séparée en fonction du volume nominal (voir
caractéristiques techniques).
n Pour le désaccouplement hydraulique des cir-
cuits de chauffage, un accumulateur peut être
utilisé comme un commutateur hydraulique.
n Un calcul du réseau de tuyauterie doit être
effectué avant l'installation. Après l'installation
de la thermopompe, vous devez effectuer une
compensation hydraulique des circuits de
chauffage.
n Protégez les chauffages au sol contre de trop
fortes températures d'entrée.
n La section des raccordements d'entrée et de
sortie ne doit pas être réduite avant le raccor-
dement à un accumulateur.
n Prévoir des vannes et des robinets de purge
aux endroits appropriés.
n Rincez tout le réseau de tuyauterie avant de le
raccorder à la thermopompe.
n Posez un ou plusieurs vases d'expansion pour
le système hydraulique.
n Adaptez la pression de l'installation au sys-
tème hydraulique et contrôlez la pression à
l'arrêt de la thermopompe. Adaptez également
la pré-pression à la hauteur de transport
définie.
n Le groupe de sécurité fourni est composé d'un
manomètre, d'une purge et d'une soupape de
sécurité. Il est monté sur le module intérieur,
au raccord de tuyau prévu à cet effet.
2
1 3
4

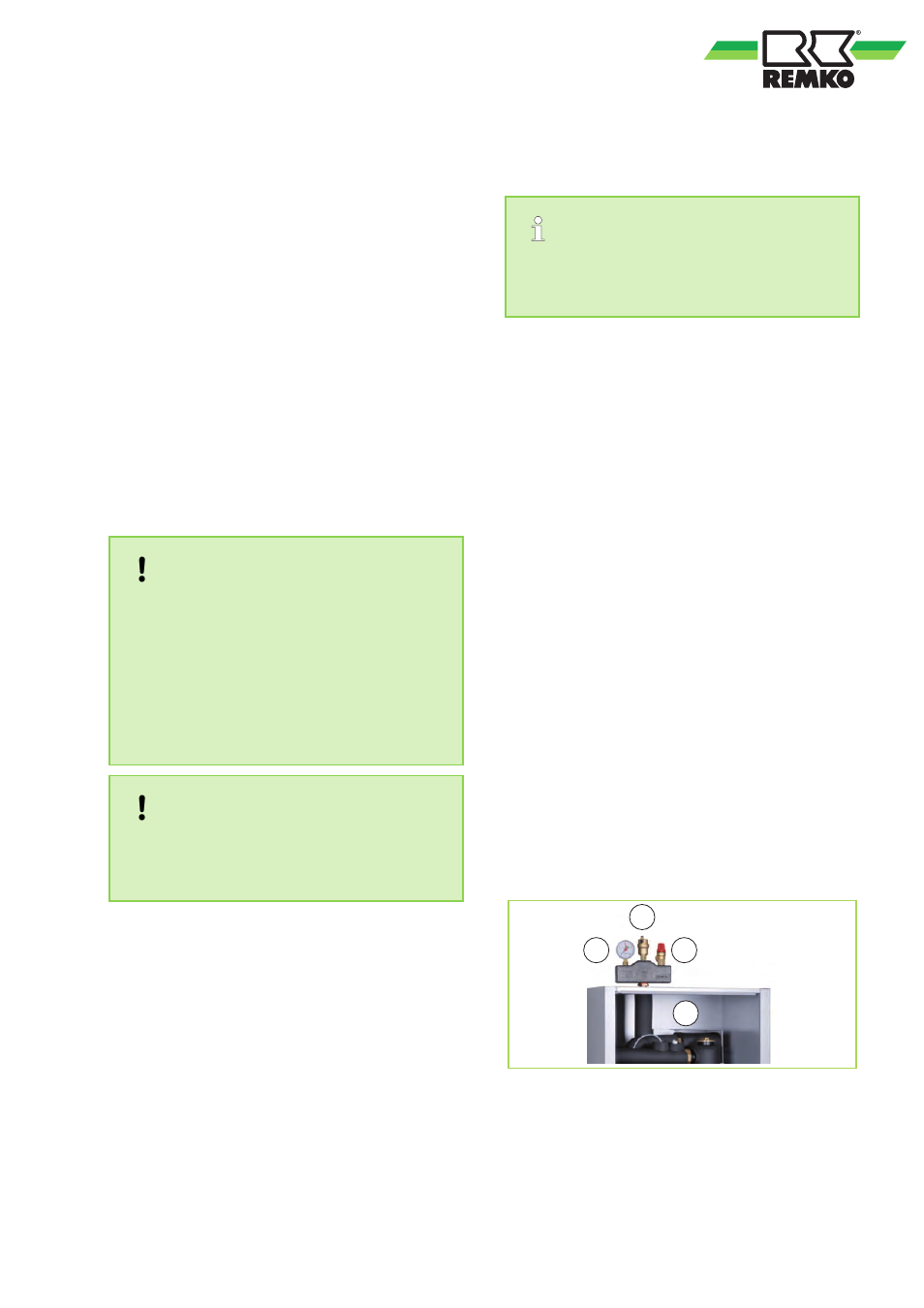

Fig. 49: Le groupe de sécurité (similaire à la figure)
1: Manomètre
2: Purge automatique
3: Clapet de sécurité
4: Module intérieur
