Pertes de puissances de chauffe et frigorifiques
Selon la longueur de la conduite de frigorigène et la différence de hauteur entre les modules interne et
externe, des pertes de puissances de chauffe et frigorifiques peuvent se produire. Les calculs correspon-
dants peuvent être effectués à l'aide des diagrammes suivants.

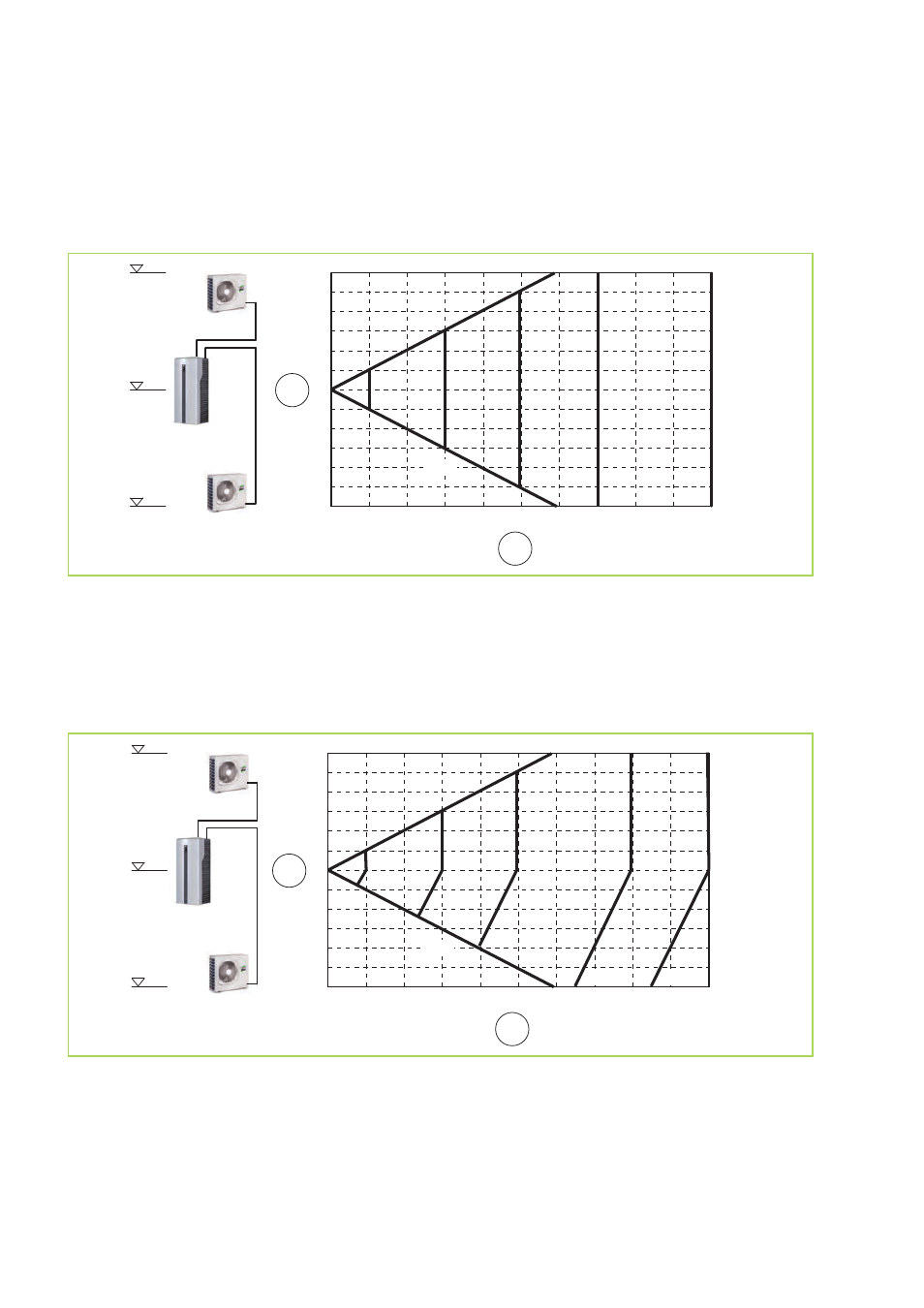

Pertes de puissances de chauffe WKF/WKF-compact 85
25
30
15
20
10
5
0
-5
-10
-15
-20
-25
-30
0 5 10 15 20 25 30 35 40 45 50
A
B
[m]
[m]
100% 99% 97%
95%
95%
95%
95%
92%
92%
92%
+30 m
0 m
-30 m
Fig. 25: Pertes de puissances de chauffe WKF/WKF-compact 85
A: Différence de hauteur
B: Longueur des conduites de frigorigène
Pertes de puissances frigorifiques WKF/WKF-compact 85
25
30
15
20
10
5
0
-5
-10
-15
-20
-25
-30
0 5 10 15 20 25 30 35 40 45 50
A
B
[m]
[m]
100% 98% 95%
95%
90%
90%
90%
87%
87%
87%
+30 m
0 m
-30 m
Fig. 26: Pertes de puissances frigorifiques WKF/WKF-compact 85
A: Différence de hauteur
B: Longueur des conduites de frigorigène
