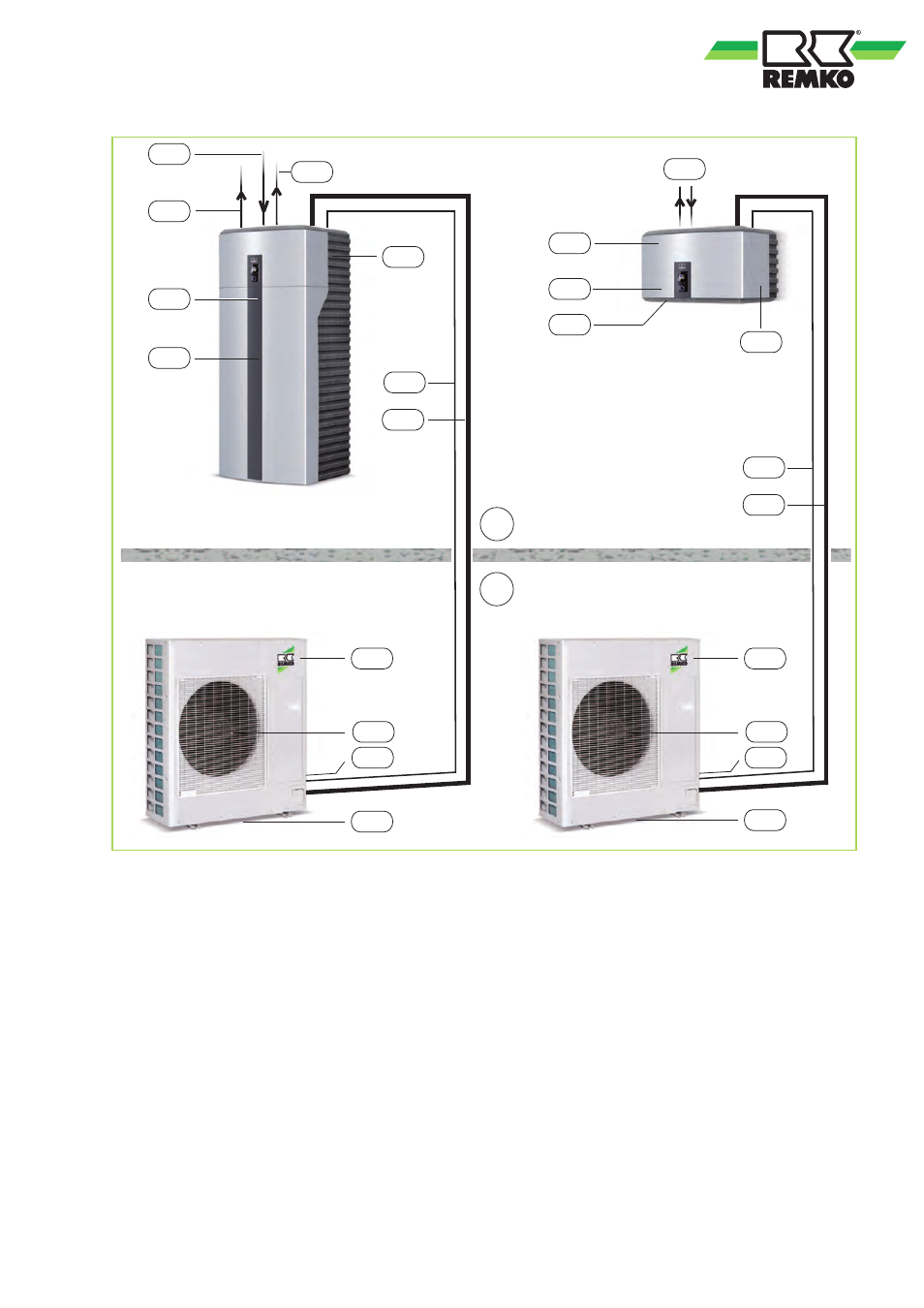

Fig. 37: Structure du système WKF/WKF-compact 120
AB:
Zone extérieure
IB:
Zone intérieure
AM1,2:
Module extérieur WKF-compact 120, WKF
120
IM1,2:
Module intérieur WKF-compact 120, WKF
120
GRL:
Retour commun (DN 25)
KA1:
Evacuation de condensat AM (doit être
configurée à l'abri du gel!)
KA2:
Evacuation de condensat IM
KML:
Conduites de frigorigène
3
/
8
" et
5
/
8
“
NAM:
Alimentation électrique AM = 230V / 1~ /
50Hz 20A (p.ex. 3x2,5 mm
2
)
NIM:
Alimentation électrique IM = 230V / 1~ /
50Hz 16A (p.ex. 3x1,5 mm
2
)
NZ1:
Alimentation électrique chauffage d'appoint
électrique (p.ex. 5x2,5 mm
2
)
NZ2:
Alimentation électrique chauffage d'appoint
électrique (en option), (p.ex. 5x2,5 mm
2
)
STL:
Conduite de commande (p.ex. 2x1mm
2
)
VEN:
Ventilateur
VHZ:
Entrée pour le chauffage (DN 25)
VRH:
Entrée et retour eau chaude (DN 25)
VWW:
Entrée pour l'accumulateur d'eau chaude
(DN 25)
