Les noms des raccords de tuyaux
10
9
2
1
4
3
5
6 7
8
10
9
11
A
B
2
1
4
3
5
6 7
8

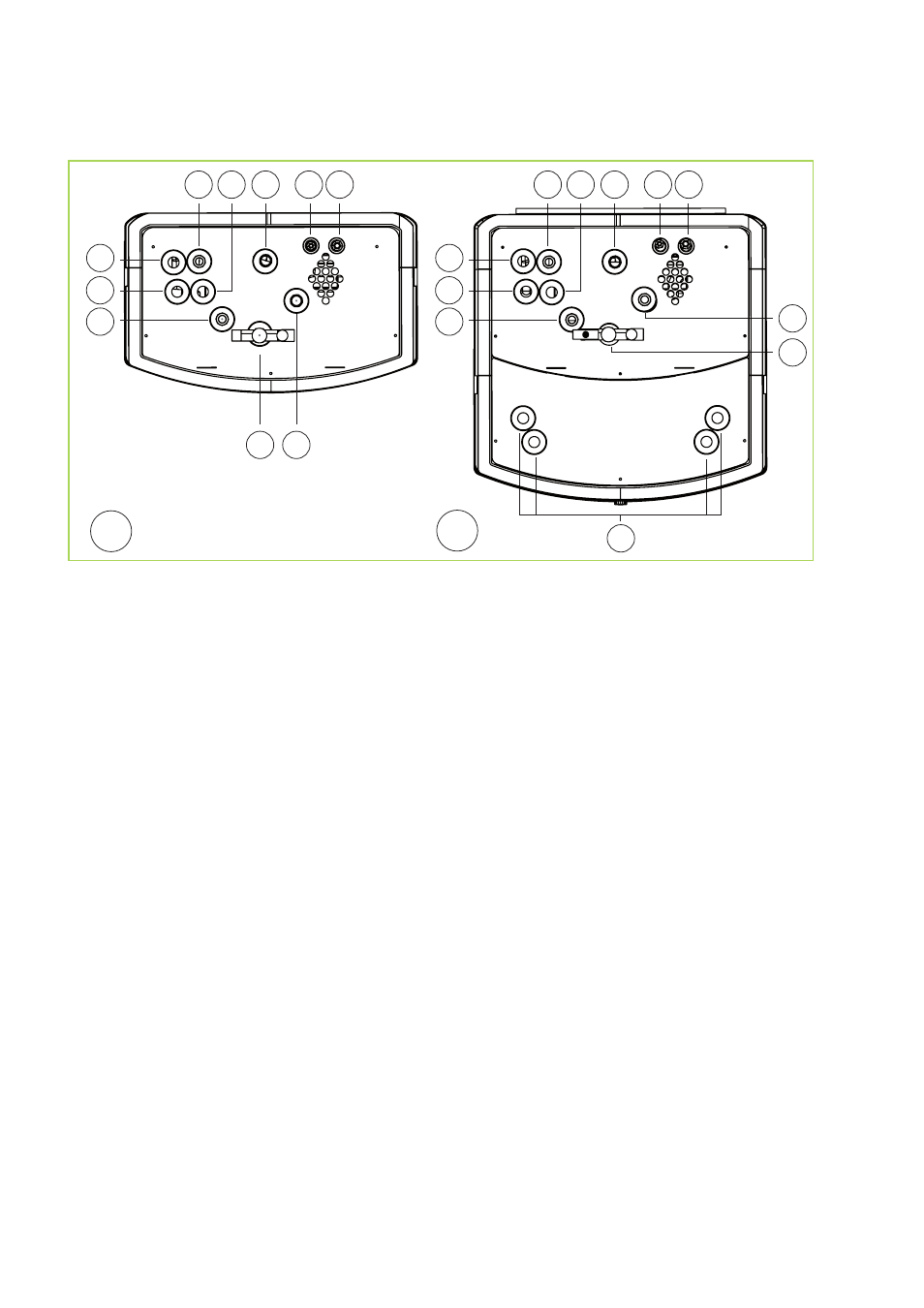

Fig. 5: Les noms des raccords de tuyaux
A:
WKF 85/120/180
B:
WKF-compact 85/120/180
1:
Circulation
2:
Afflux d'eau froide
3:
Départ chauffage
4:
Eau chaude
5:
Retour chauffage
6:
Réfrigérant conduite de liquide 3/8"
7:
Réfrigérant conditude gaz chaude 5/8"
8:
2. Générateur de chaleur retour
(sortie de la pompe à chaleur)
9:
Groupe de sécurité
10:
2. Générateur de chaleur
(départ de la pompe à chaleur)
11:
Connexions solaire
