Schéma hydraulique WKF-compact
Fonctions : Chauffage ou refroidissement et eau chaude, version monoénergétique
Ce schéma hydraulique sert uniquement de référence,
le système hydraulique côté client doit être planifié et installé par l'installateur!
A
B
FB KK KW
B AB
A
ZK WW

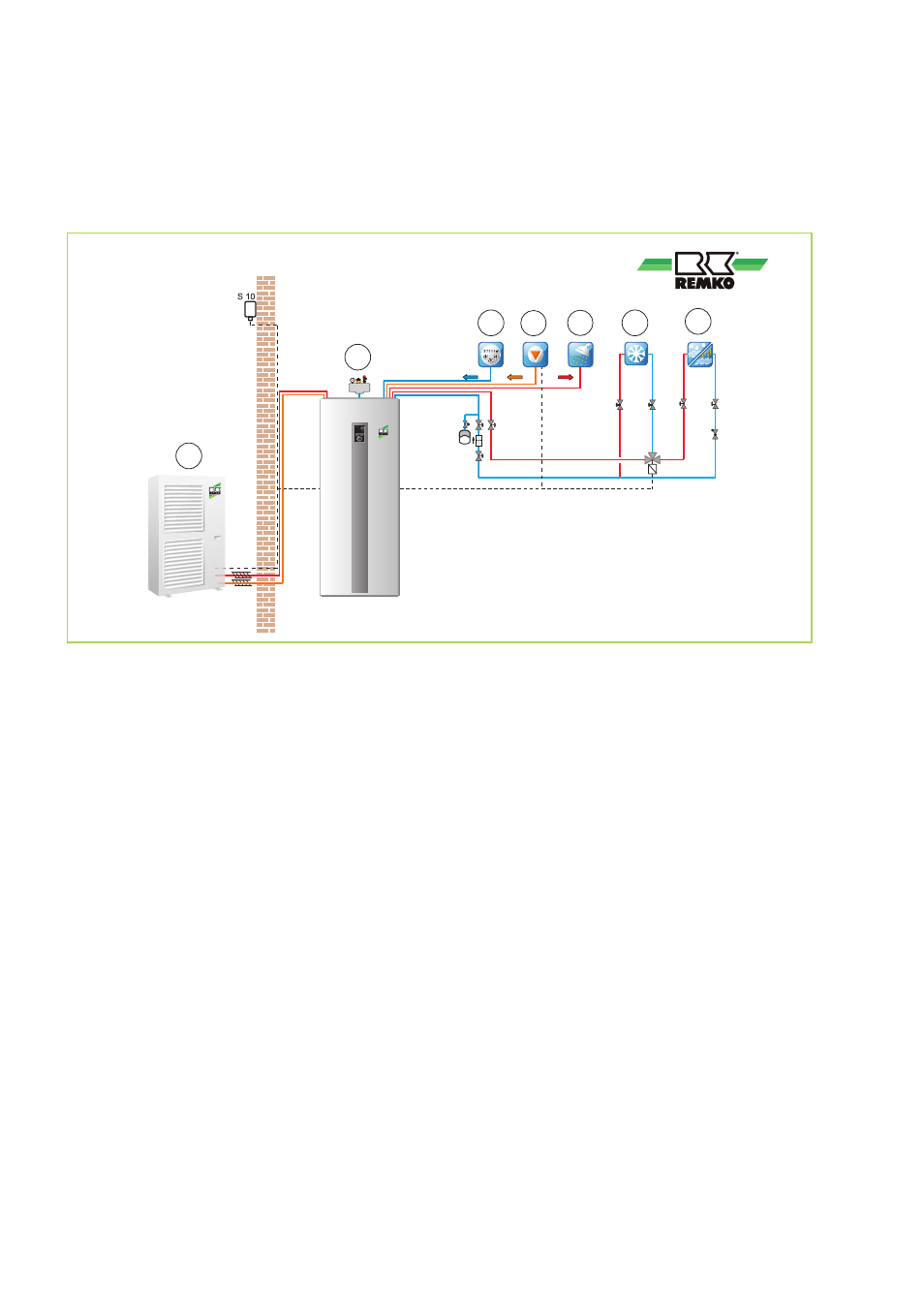

Fig. 52: Exemple de schéma hydraulique WKF-compact
A: Module externe
B: Module interne WKF-compact
FB: Circuit de chauffe au sol
KK: Circuit de refroidissement
KW: Eau froide
WW: Eau chaude
ZK: Circulation
Les modèles de pompe à chaleur WKF-compacT sont idéaux pour l'utilisation dans les nouvelles construc-
tions lorsque la pompe à chaleur est un générateur de chaleur indépendant. En cas d'urgence, un chauffage
supplémentaire électrique (version monoénergétique) peut être activé sur la Smart Control.
Le réservoir d'eau potable Remko de type WKT 300 est un réservoir en émail avec une surface WT de 3,5
m² intégré dans le boîtier inférieur. La vanne d'inversion à 3 voies nécessaire en supplément est commutée
par la commande intelligente Smart Control pour la préparation WW et est également intégrée au module
interne. La chaudière peut pour une utilisation alternative bivalente être raccordée directement sur le module
interne (version bivalente). La vanne de commutation nécessaire pour cela est également comprise dans le
module interne de la version bivalente.
La pompe primaire très efficace dans le module interne peut être utilisée comme pompe à circuit de chauffe
et la vitesse de rotation est régulée sur demande. La perte de pression côté client est de 80 kPa max. Si les
pertes de pression côté client sont supérieures, un réservoir séparé, par ex. Remko KPS 300 doit être utilisé
comme répartiteur hydraulique. Un groupe de pompes de circuit de chauffe non mixte de type HGU et mixte
de type HGM Remko sont disponibles. De plus, les raccords pour l'eau chaude, l'alimentation en eau froide
et la circulation sont branchés en haut sur le module interne.
