Instructions de montage
4.1
Structure du système
IB
AB
IM1
NAM
KA1
STL
KML
NIM
NZ1
VWW
GRL
VHZ
AM1
VEN
STL
KML
IM2
NIM
NZ2
KA2
VRH
NAM
AM2
VEN
KA1

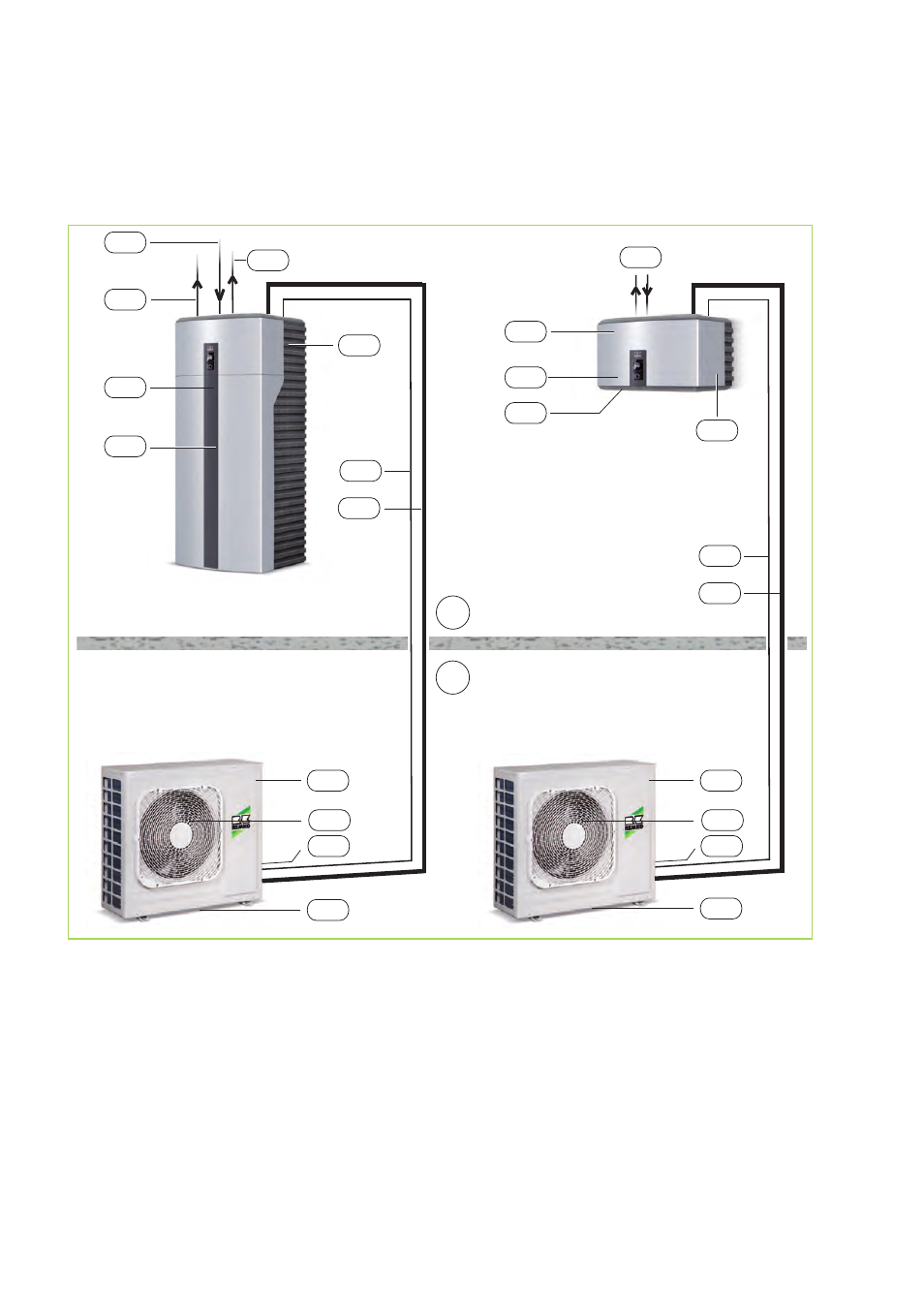

Fig. 36: Structure du système WKF/WKF-compact 85
AB:
Zone extérieure
IB:
Zone intérieure
AM1,2:
Module extérieur WKF-compact 85, WKF
85
IM1,2:
Module intérieur WKF-compact 85, WKF
85
GRL:
Retour commun (DN 25)
KA1:
Evacuation de condensat AM (doit être
configurée à l'abri du gel!)
KA2:
Evacuation de condensat IM
KML:
Conduites de frigorigène
3
/
8
" et
5
/
8
“
NAM:
Alimentation électrique AM = 230V / 1~ /
50Hz 16A (p.ex. 3x1,5 mm
2
)
NIM:
Alimentation électrique IM = 230V / 1~ /
50Hz 16A (p.ex. 3x1,5 mm
2
)
NZ1:
Alimentation électrique chauffage d'appoint
électrique (p.ex. 5x2,5 mm
2
)
NZ2:
Alimentation électrique chauffage d'appoint
électrique (en option), (p.ex. 5x2,5 mm
2
)
STL:
Conduite de commande (p.ex. 2x1mm
2
)
VEN:
Ventilateur
VHZ:
Entrée pour le chauffage (DN 25)
VRH:
Entrée et retour eau chaude (DN 25)
VWW:
Entrée pour l'accumulateur d'eau chaude
(DN 25)
