Distances minimales des modules intérieurs
A B
2
1
4
3
1
2
3

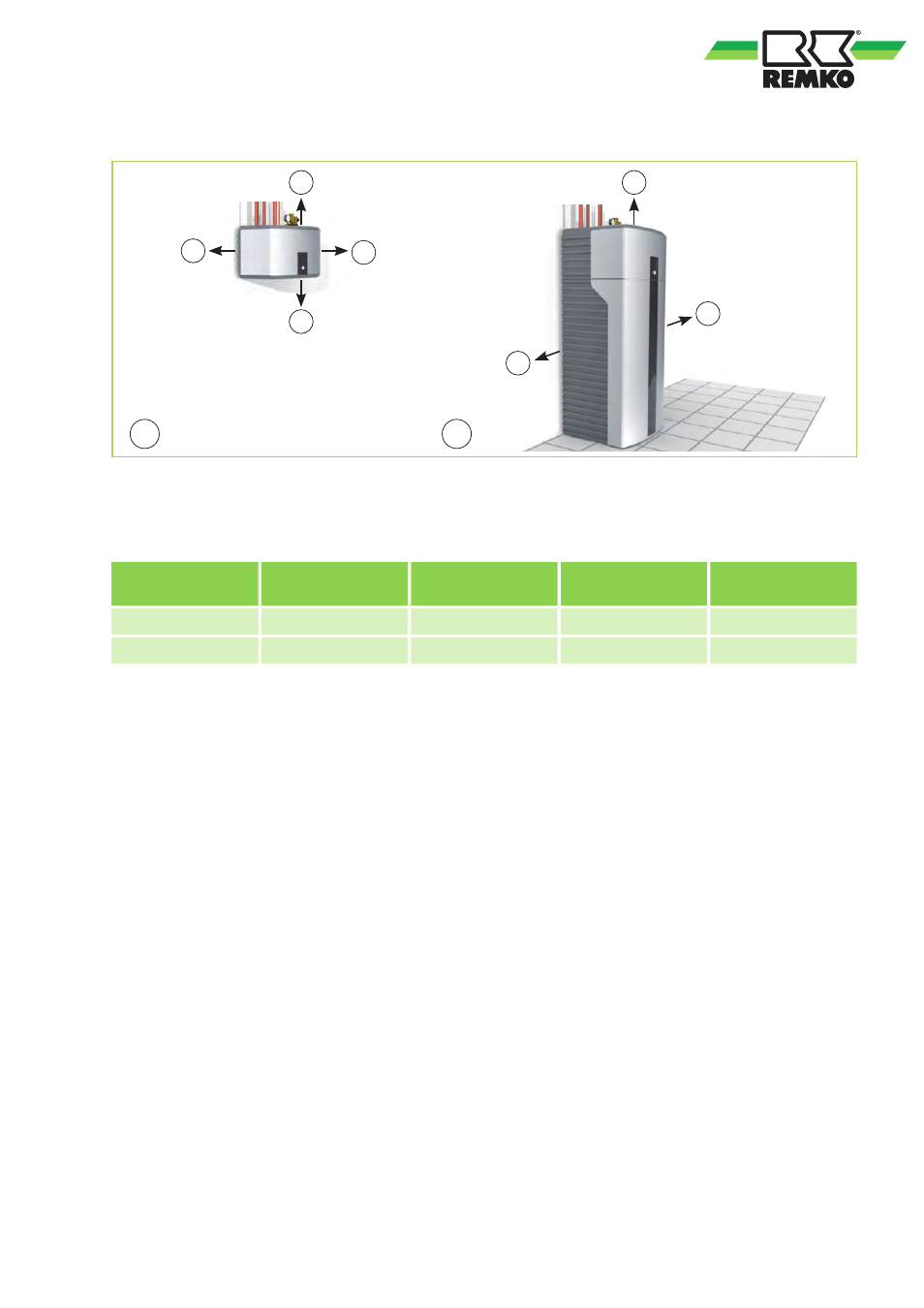

Fig. 42: Distances minimales des modules intérieurs
A : WKF
B : WKF-compact
Dimensions en
mm
1 2 3 4
WKF 500 300 300 150
WKF-compact 500 300 300 ---
4.4 Installation, Montage du
module extérieur
Lieu de pose du module extérieur
n Ne fixez l'appareil qu'à des éléments de cons-
truction ou des murs pouvant le supporter.
Attention, le module ne peut être installé qu'a
la verticale. Le lieu d'installation doit être bien
ventilé.
n Afin de minimiser le développement sonore,
nous vous conseillons un montage sur des
consoles de sol à amortisseurs et le respect
d'une bonne distance avec les murs réfléchis-
sant les sons.
n Respectez, pour l'installation, les distances
minimales indiquées en page suivante. Ces
distances minimales permettent de garantir
une admission et une évacuation sans gêne de
l'air. Vous devez de plus assurer suffisamment
de place pour le montage, l'entretien et les
réparations.
n Si vous placez le module extérieur à un empla-
cement très venté, vous devez le protéger du
vent (Voir la Fig. 43). Vérifiez les limite d'ennei-
gement (Voir la Fig. 44).
n Placez le module extérieur systématiquement
sur amortisseurs. Les amortisseurs empêchent
la transmission des vibrations vers le sol ou les
maçonneries.
n Le bac de condensat chauffant assure l'écoule-
ment du condensat du bac. Vous devez
assurer un écoulement protégé du gel de ce
condensat (graviers, drainage). Respectez les
lois de finances concernant l'eau.
n Si vous ne disposez pas de suffisamment d'es-
pace sous l'appareil pour les conduites de fri-
gorigène, vous pouvez enlever les encoches
pré-embouties sous la tôle d'habillage latérale
et guider les conduites par ces ouvertures.
n Veillez, lors de l'installation, à la hauteur d'en-
neigement attendue et prévoyez un espace
d'env. 20 cm permettant, toute l'année, l'aspira-
tion et la soufflerie de l'air extérieur
(Voir la Fig. 44).
n Placez, si possible, en accord avec l'exploitant,
le module extérieur, de manière à ce que le
« bruit de fonctionnement ne gêne pas », et
non seulement en fonction du « chemin le plus
court ». Car : La technique Splitt permet de
nombreuses possibilités de pose, à efficacité
presque égale.
