REMKO WKF 85 Manuel d'utilisation
Page 43

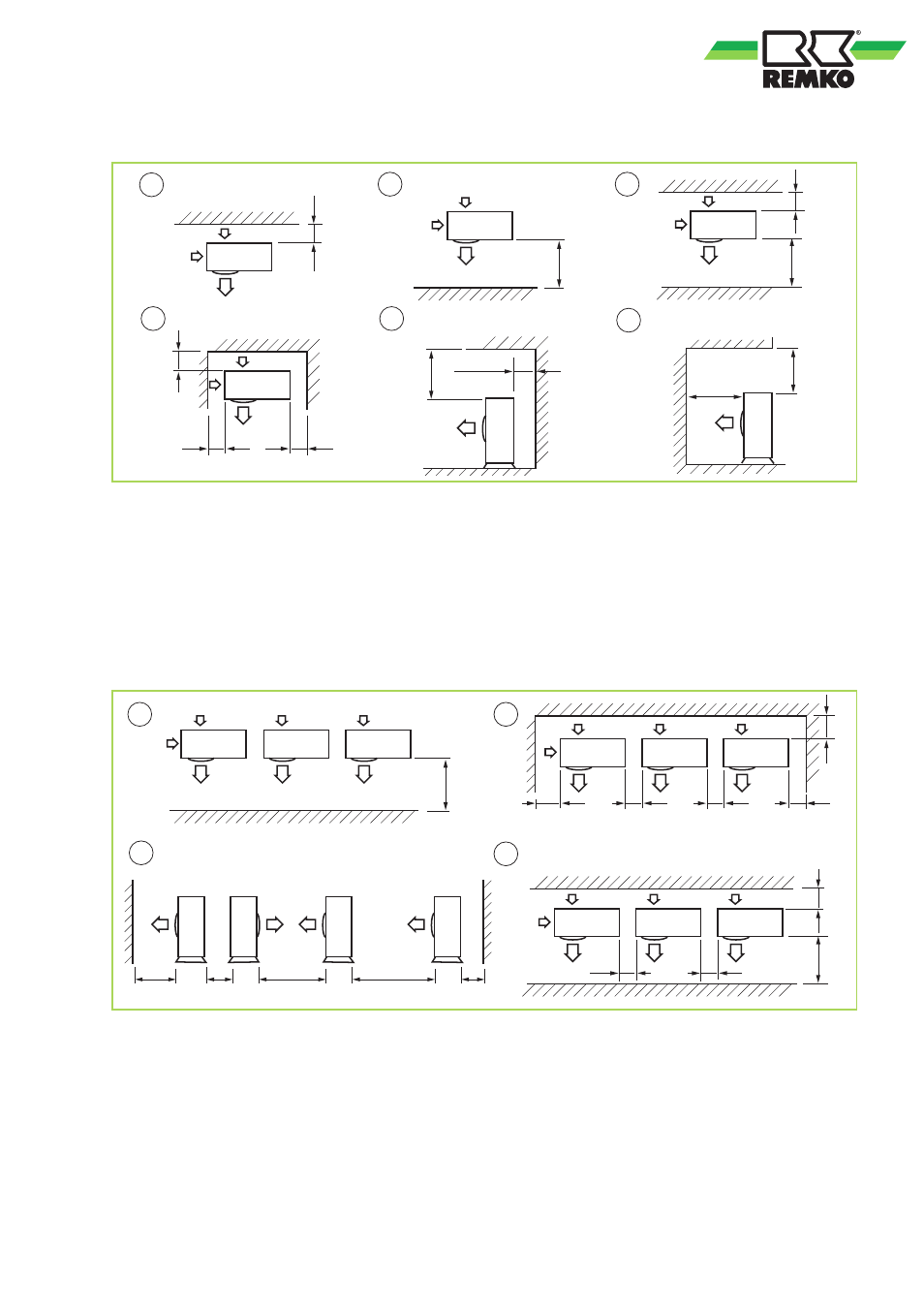

Distances minimales du module extérieur pour WKF/WKF-compact
1
2
3
4
5
6
>= 250
>= 1500
>= 1500
>= 250
>= 250
>= 300
>= 600
>= 600
>= 250
>= 1500
>= 2000
Fig. 45: Distances minimales en cas d'installation du module extérieur en mm pour WKF/WKF-compact
1 :
Devant un mur, soufflage d'air vers l'avant, blo-
cage de flux à l'arrière
2 :
Devant un mur, soufflage d'air en direction du
mur, blocage de flux à l'avant
3 :
Entre deux murs, soufflage d'air en direction du
mur, côtés libres : blocage de flux à l'avant et à
l'arrière
4 :
Dans une niche, soufflage d'air vers l'avant,
blocage de flux à l'arrière et vers les deux
côtés
5 :
Devant un mur abrité, soufflage d'air vers
l'avant, blocage de flux à l'arrière et vers le
haut
6 :
Devant un mur abrité, soufflage d'air en direc-
tion du mur, blocage de flux à l'arrière et vers le
haut
1
2
3
4
>= 1500
>= 300
>= 600
>= 600
>= 600
>= 250
>= 600
>= 600
>= 1500
>= 250
>= 1500
>= 3000
>= 600
>= 250
>= 3000
Fig. 46: Distances minimales en cas d'installation de plusieurs modules extérieurs en mm pour WKF/WKF-
compact
1 :
Devant un mur, soufflage d'air en direction du
mur, blocage de flux à l'avant
2 :
Dans une niche, soufflage d'air vers l'avant,
blocage de flux à l'arrière et vers les deux
côtés
3 :
Entre deux murs, soufflage d'air en direction du
mur et de l'autre appareil, côtés libres : blocage
de flux à l'avant et à l'arrière
4 :
Entre deux murs, soufflage d'air en direction du
mur, côtés des appareils extérieurs libres : blo-
cage de flux à l'avant, à l'arrière et pour les
appareils intérieurs sur les côtés
43
