9.3

Raccordement électrique du

module extérieur

n

Pour le raccordement électrique, le panneau

de garniture droit doit être retirée après avoir

dévissé les vis.

1

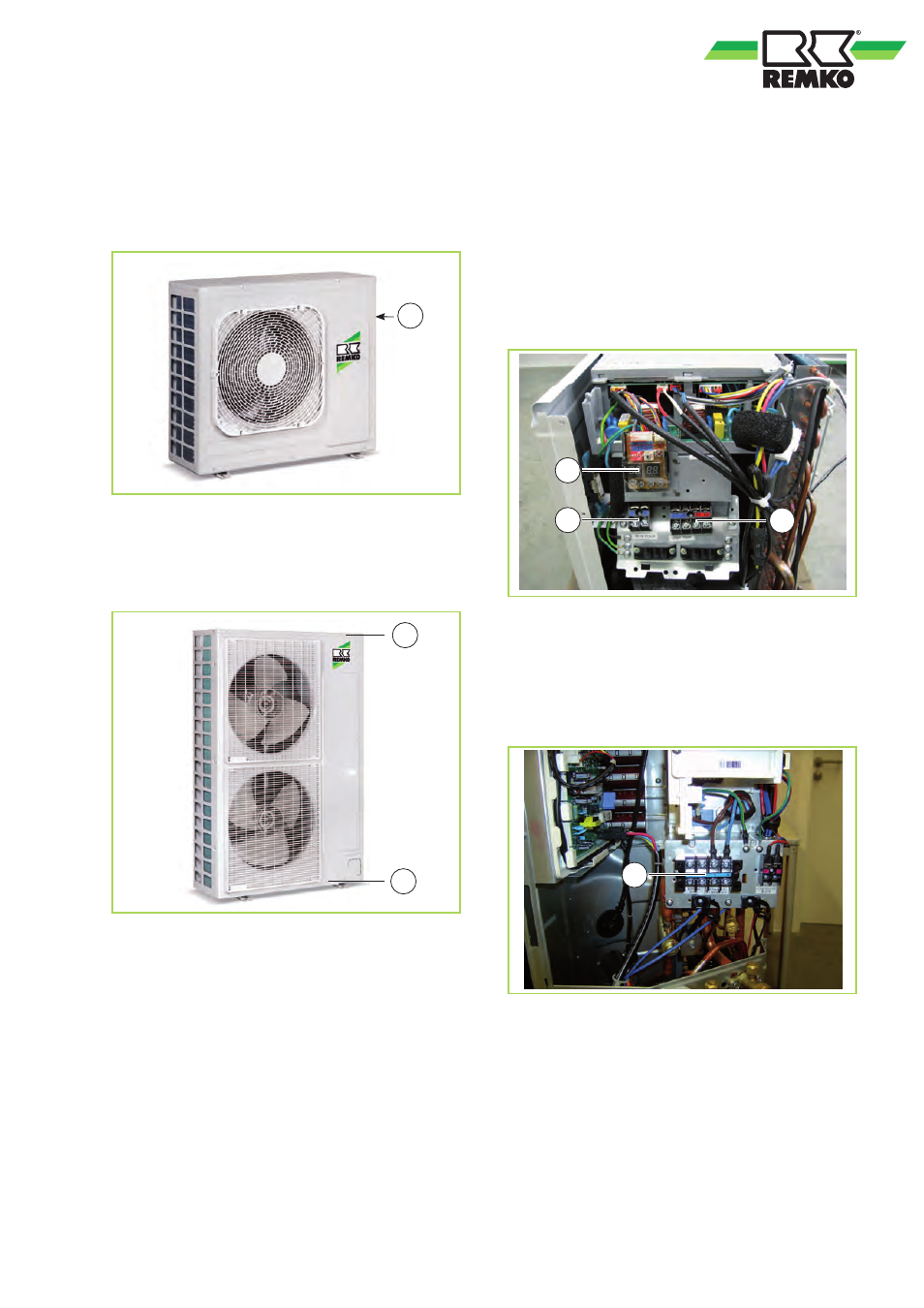

Fig. 57: Serie WKF/WKF-compact 85/120 -

Retirez le couvercle en plastique

1: Visser

1

1

Fig. 58: Serie WKF/WKF-compact 180 - Retirez le

couvercle en plastique

1: Visser

n

La protection électrique de l'installation doit

être conforme aux caractéristiques techniques

(voir annexe). Respectez les sections préconi-

sées des câbles!

n

Posez tous les câbles en respectant leur pola-

rité, puis effectuez une décharge de traction.

n

Respectez le schéma de raccordement et les

schémas électriques.

n

Raccordez le câble de commande à deux brins

aux bornes F1, F2 et à la borne de terre.

n

Respectez la polarité lors du raccordement du

câble de commande.

n

Si le module extérieur est montée sur un toit, il

doit être relié à la terre ainsi que la construc-

tion porteuse. (raccordement au paratonnerre

ou au câble des fondations).

n

Dans la serie WKF/WKF-compact 180 il faut

s'assurer que seules les bornes L1(R), L2(S),

L3(T) et N sont connectées. (voir

Voir la Fig. 61).

2

3

1

Fig. 59: Bornes de raccordement du module exté-

rieur WKF/WKF-compact 85

1: Display

2: Raccordement au réseau 230V/1~ /50Hz

3: Câble de commande F1/F2

1

Fig. 60: Bornes de raccordement du module exté-

rieur WKF/WKF-compact 120

1: Raccordement au réseau 230V/1~ /50Hz

57
