Les modules extérieur et intérieur sont à raccorder
aux conduites de frigorigène de dimensions (dia-
mètre extérieur)
3 /
8
“ (env. 9,52 mm) et 5 /
8
“ (env.
15,88 mm). Poser, entre les modules, une con-
duite de commande à 2 brins au minimum. Les
modules intérieur et extérieur ont besoin chacun
d'une alimentation électrique séparée.
AVERTISSEMENT !
Toutes les conduites électriques doivent être
dimensionnées et posées conformément aux
prescriptions de la VDE.
4.2 Remarques générales pour le
montage
n Observer impérativement cette notice pour
l'installation du système complet.
n Amenez l'appareil dans son emballage d'ori-
gine aussi près que possible du lieu de mon-
tage, afin d'éviter les avaries de transport.
n Vérifiez que l'appareil ne comporte pas de
dommages visibles liés au transport. Déclarez
immédiatement tout dommage à votre parte-
naire de contrat et à la société de transport.
n Sélectionnez des endroits de montage adaptés
en fonction du niveau sonore de fonctionne-
ment et des voies d'installation.
n N'ouvrez les vannes d'arrêt des conduites de
frigorigène qu'après la mise en service.
n Les éléments extérieurs sont préremplis de fri-
gorigène jusqu'à 10 mètres de l'élément intér-
ieur. Si la longueur simple de la conduite de fri-
gorigène dépasse 10 mètres, il est nécessaire
d'ajouter du frigorigène.
n Réalisez tous les branchements électriques
conformément aux dispositions DIN et VDE en
vigueur.
n Fixez toujours les câbles électriques correcte-
ment dans les bornes correspondantes. Une
mauvaise fixation peut être source d'incendie.
n Veillez à ne pas faire passer les tuyaux d'ap-
port de frigorigène, ni les tuyaux d'eau par les
chambres ou les pièces à vivre.
DANGER !
Seuls les techniciens spécialisés agréés sont
habilités à raccorder les tuyaux de frigorigène
et à manipuler le frigorigène (catégorie de
compétences I).
REMARQUE !
Les conduites ouvertes de frigorigène doivent
être protégées par des capuchons, ou des
bandes adhésives, de manière à prévenir l'infil-
tration d'humidité et de saleté. Les conduites
de frigorigène ne doivent être en aucun cas
pliées ou écrasées ! Les conduites de frigori-
gène sont à raccourcir exclusivement à l'aide
d'outils de coupe de tuyaux adaptés (ne pas
utiliser de scie à cadre ou similaire)!
DANGER !
Toutes les installations électriques doivent
impérativement être réalisées par des entre-
prises spécialisées !
Perçages muraux
n Il est nécessaire de percer une ouverture
murale d'au moins 70 mm de diamètre et
10 mm d'inclinaison de l'intérieur vers l'exté-
rieur.
n Nous vous conseillons de capitonner l'intérieur
du perçage ou, par exemple, de l'habiller avec
un tuyau PVC afin de protéger les conduites
contre les éventuels endommagements (voir
figure).
n Une fois le montage terminé, rebouchez le per-
çage, en respectant la protection calorifuge, à
l'aide d'un mastic adéquat.
2
1
4
3

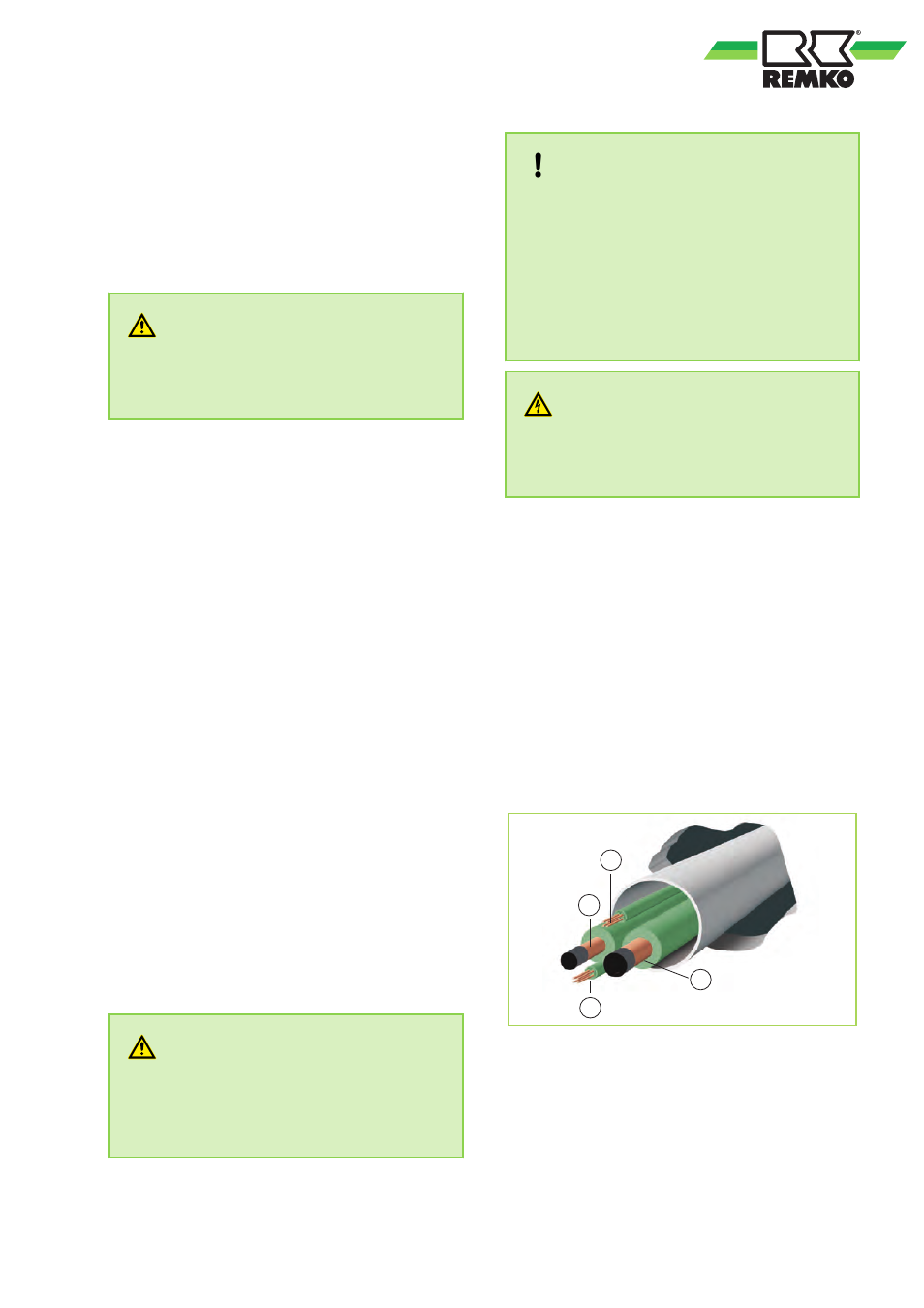

Fig. 39: Perçages muraux
1 : Conduite de liquide
2 : Câble de commande
3 : Entrée
4 : Conduite de gaz chaud
