Les thermopompes à eau ont besoin de deux
puits pour la production de chaleur à partir des
eaux souterraines, un puits d'aspiration et un puits
absorbant. Le raccordement à cette source n'est
pas possible partout, est onéreux et soumis à
autorisation.
Fonctionnement de la thermopompe
Une thermopompe est un appareil qui absorbe, vie
un support, la chaleur ambiante à faible tempéra-
ture et la transporte là où elle peut être utilisée à
des buts de chauffage. Les thermopompes travail-
lent suivant le même principe que les réfrigéra-
teurs. La différence est que sur les thermopompes,
la chaleur, donc le « déchet » du réfrigérateur, est
le produit recherché.
Le circuit de refroidissement est constitué d'un
évaporateur, d'un compresseur, d'un condenseur
et d'un détendeur. Le frigorigène s'évapore à
basse pression dans l'évaporateur à lamelles, ce
également à des températures de source de cha-
leur peu élevées, en absorbant l'énergie ambiante.
Le frigorigène est porté, dans le compresseur, à
une pression plus élevé et donc un niveau de tem-
pérature plus élevé, par de l'énergie électrique et
par compression. Puis le gaz très chaud du frigori-
gène est conduit dans le condenseur, un échan-
geur thermique à plaques. Le gaz très chaud se
condense ici en donnant de la chaleur au système
de chauffage. Le frigorigène liquide est alors
détendu par un organe d'étranglement, le déten-
deur, et ainsi refroidi. Le frigorigène retourne alors
dans l'évaporateur fermant le circuit.
La régulation est assurée par la Smart Control per-
mettant un fonctionnement autonome en plus des
fonctions de sécurité. Le circuit d'eau du module
intérieur de la série WKF est composé d'une
pompe de chargement, d'un échangeur thermique
à plaques, d'un filtre, d'un clapet de sécurité, d'un
manomètre, de clapets de remplissage et de
vidage, d'une purge et d'un contrôleur de débit
automatiques. La série WKF-compact dispose
également d'un distributeur 3 voies et d'un accu-
mulateur.
Les accessoires suivants sont disponibles, con-
soles murales et de sol, bac à condensat, chauf-
fage de bac à condensat, distributeur 3 voies,
vanne de surtension et sonde supplémentaire.
3
1
A B
C
2
4
D

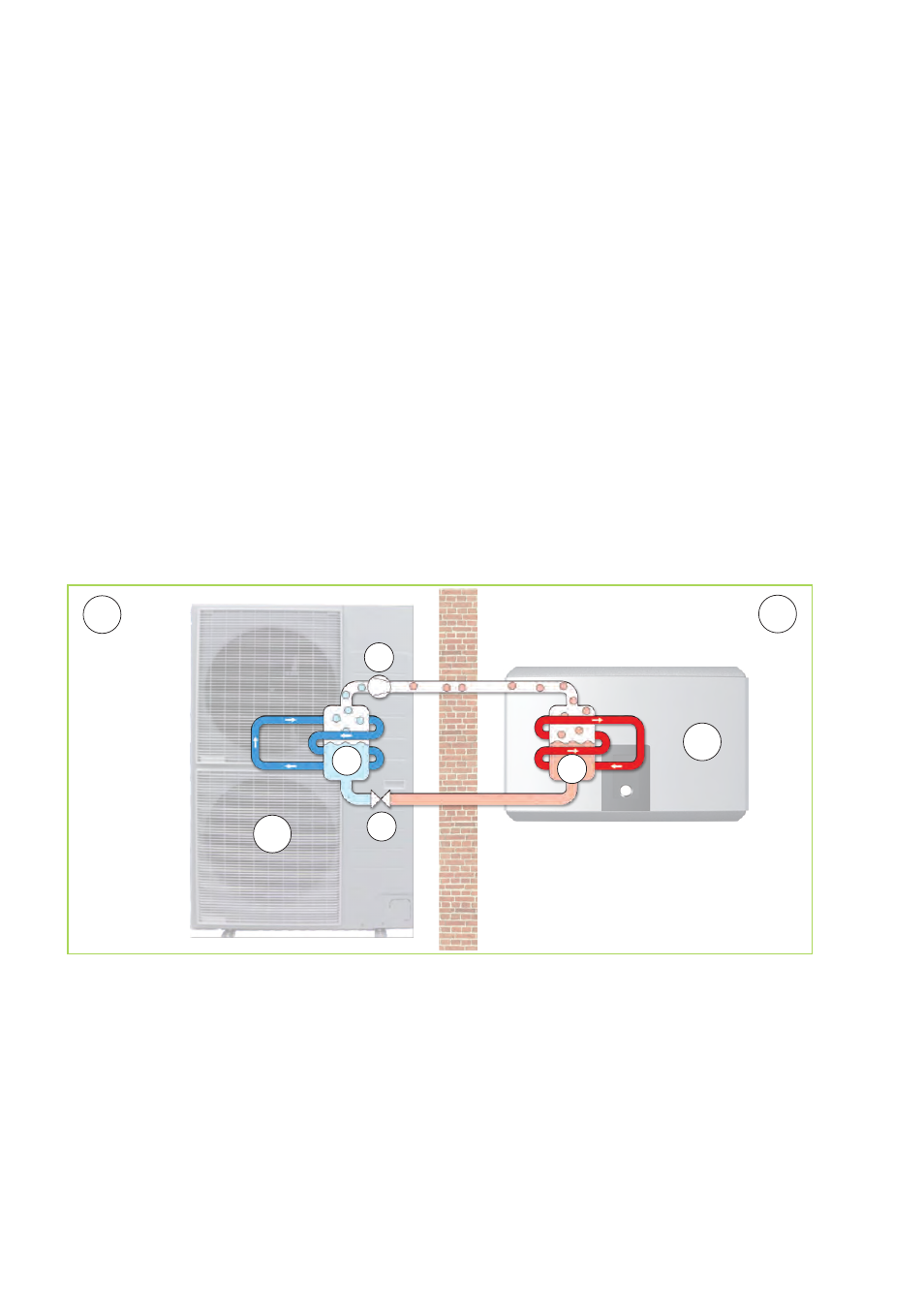

Fig. 32: Schéma fonctionnel du chauffage dans le cas d'une thermopompe inverter
A : Zone extérieure
B : Zone intérieure
C : Module extérieur de la thermopompe
D : Module intérieur de la thermopompe
1 : Compression
2 : Évaporation
3 : Détente
4 : Condensation
