Raccord pour condensat et évacuation sécu-
risée
3
2
4
8
5 5
10
6
7
9 9
11 11
1

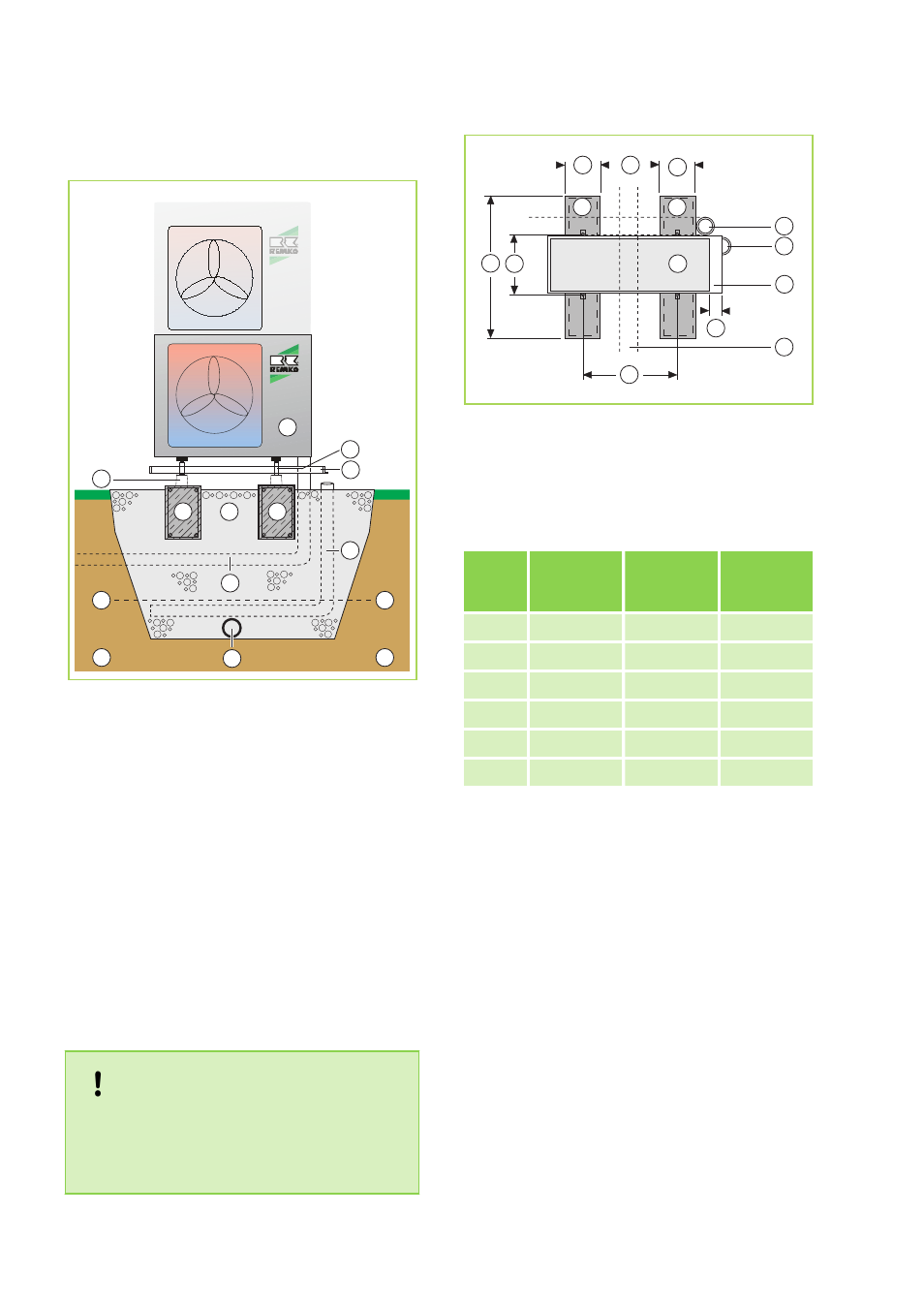

Fig. 47: Conduite de condensat, évacuation de
condensat et fondations de bande (coupe)
1 : Module extérieur
2 : Longeron
3 : Cuve collectrice du condensat, avec chauf-
fage de carter
4 : Console de sol
5 : Fondations de bande armées
HxLxP = 300 x 200 x 800 mm
6 : Couche de graviers pour l'évacuation
7 : Canal d'évacuation d'eau
8 : Tuyau de protection pour les conduites de fri-
gorigène et pour les conduites de raccorde-
ment électrique (résistance thermique jusqu'à
80 C min.)
9 : Limite du gel
10 : Tuyau de drainage
11 : Sol
REMARQUE !
Avec le séparateur d'huile REMKO OA2, les
conduites de frigorigène doivent être insérées
par l'arrière, sur le côté, ou par l'avant dans le
boîtier. WKF/WKF-compact 120/180
E B B
A D
C
10
1
5 5
7
1
8
3
F
Fig. 48: Dimensions des fondations de bande (vue
du dessus)
Pour les désignations 1, 3, 5, 7, 8 et 10, consultez
la légende des Voir la Fig. 47
Dimensions des fondations de bande
(toutes les mesures en mm)
Mesur
e
WKF/WKF-
compact
85
WKF/WKF-
compact
120
WKF/WKF-
compact
180
A 800 800 800
B 200 200 200
C 660 620 620
D 314 370 350
E 460 400 420
F 100 100 100
Raccord pour condensat
La température descendant en dessous du point
de rosée au niveau du condenseur à lamelles, du
condensat se forme en mode Chauffage.
Il est recommandé d'installer une cuve à con-
densat sous l'appareil pour évacuer le condensat.
