Affichage de défaut module extérieur (code cli-
gnotant de la platine de commande du module
extérieur)
Si le voyant de contrôle rouge est allumé sur le
module intérieur, il s'agit d'un défaut du module
extérieur. Si vous enlevez l'habillage du boîtier,
vous voyez deux diodes luminescentes allumées
en vert et rouge lorsque le fonctionnement est cor-
rect ( Voir la Fig. 61). Si les diodes luminescentes
clignotent, il y a un défaut. Vous trouverez dans le
tableau suivant la cause du défaut et les mesures
de remèdes.
1

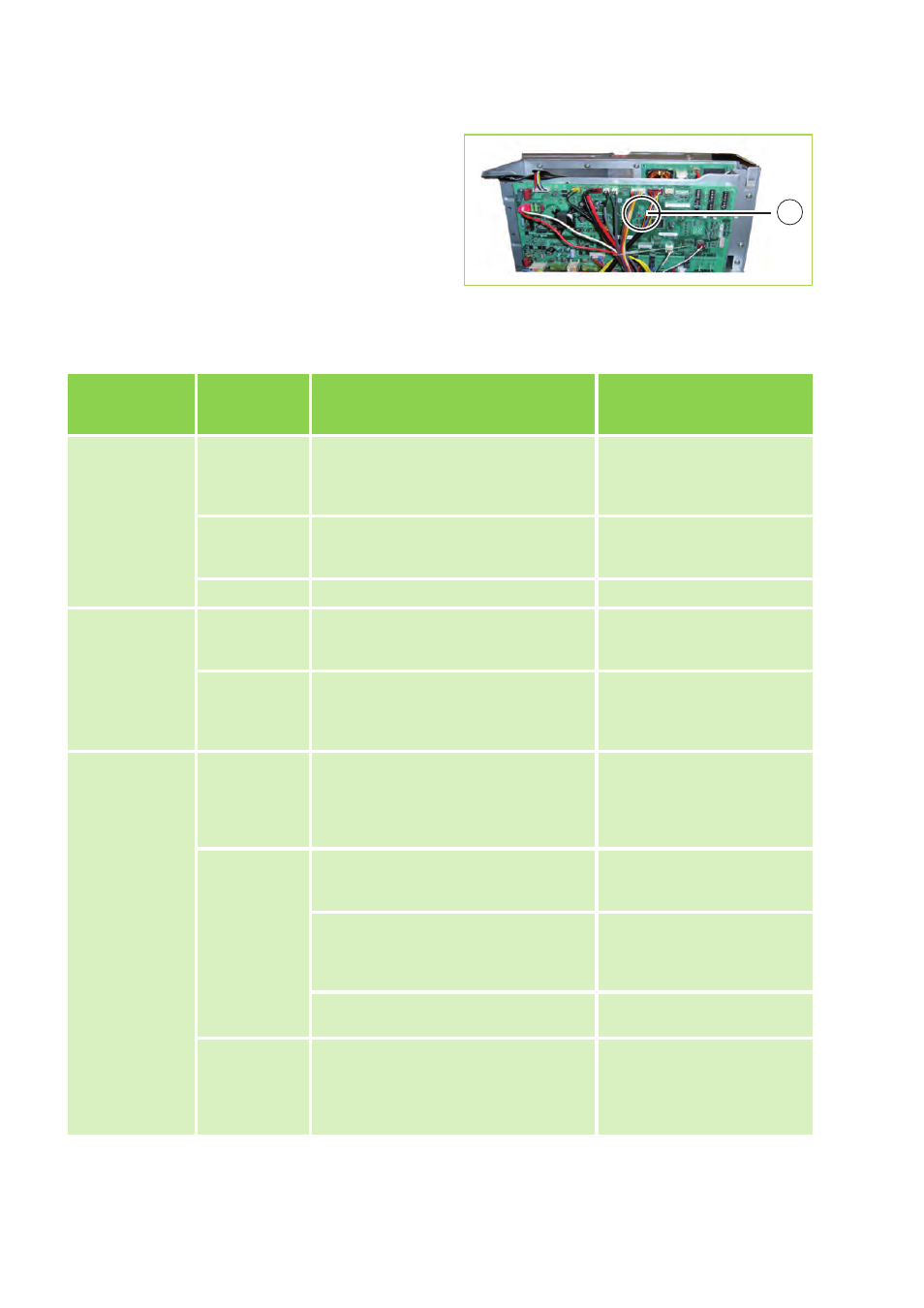

Fig. 61: 1: Diode luminescente verte et rouge
Diode lumines-
cente verte
Diode lumi-
nescente
rouge
Signification Solution
Clignote 1 fois
Clignote 1 fois Défaut de phase : La conduite vers le
module extérieur ou la liaison entre les
modules extérieur et intérieur ne sont
pas correctes
Vérifiez le raccordement élec-
trique (phases interverties)
Vérifiez le câble de liaison
Clignote 2 fois Une prise de la platine est débranchée
ou n'a pas de bon contact
Vérifiez toutes les prises de
la platine, aux connecteurs
basse et haute pression
Clignote 3 fois Défaut sur la platine de commande Echanger la platine
Clignote 2 fois
Clignote 1 fois Défaut de câblage entre les modules
intérieur et extérieur
Vérifiez la bonne polarité et le
bon contact des câbles de
connexion
Clignote 2 fois Défaut de transmission de données
entre les modules intérieur et extérieur
Vérifiez, si le câble de liaison
a été rallongé de manière
inappropriée ou mal rac-
cordée
Clignote 3 fois
Clignote 1 fois Température de gaz chaud trop haute
dans le circuit de refroidissement ou
chauffage du gaz chaud trop faible
Vérifier le remplissage de fri-
gorigène ; vérifiez la sonde
de température de gaz
chaud ; vérifier la vanne d'ex-
pansion
Clignote 2 fois Le connecteur de haute pression a
déclenché
Ouvrir les vannes éventuelle-
ment encore fermées, vérifiez
le remplissage de frigorigène
Le connecteur de basse pression a
déclenché
Ouvrir les robinets à bille
éventuellement encore
fermés, vérifiez le manque de
frigorigène
Pas de tension sur le compresseur Vérifiez l'alimentation en ten-
sion du compresseur
Clignote 3 fois La protection de surtempérature a
déclenché, température de liquide trop
élevée dans le circuit de froid
Nettoyez l'échangeur ther-
mique encrassé du module
extérieur ; éliminez les éven-
tuels courts-circuits de l'appa-
reil extérieur
