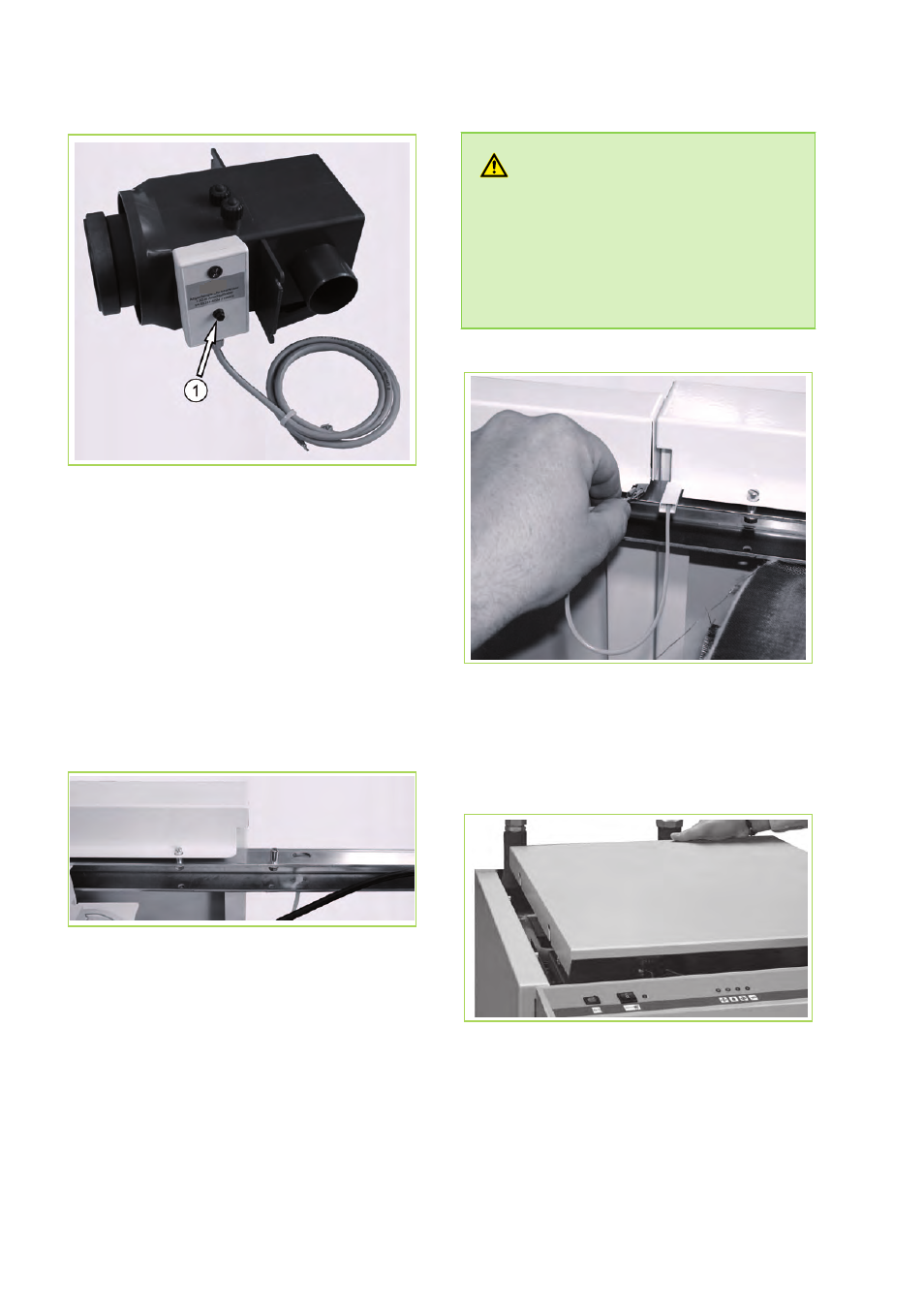

Fig. 15: Touche de déverrouillage (1) limiteur de
température de gaz de combustion (ATB)
Montage de l'habillage de l'appareil
Le montage des tôles d'habillage et du capot de
l'appareil doit être effectué à l'issue de tous les tra-
vaux afin d'éviter tout dommage involontaire pen-
dant l'installation. Les tôles d'habillage sont à cet
effet emballées dans un carton à part. L'emballage
contient trois tôles d'habillage. S'assurer que la
position est correcte lors du montage des tôles
d'habillage latérales. Les tôles ne sont utilisables
que dans la bonne position.
Fig. 16: Les tôles de l'habillage latéral sont accro-
chées avec leurs brides dans les broches dans le
châssis de montage de l'appareil. Principe de fonc-
tionnement. L'appareil illustré ne correspond pas
au module interne livré.
Accrocher les tôles d'habillage latérales avec les
orifices vers l'avant dans le châssis. Une tige de
formage se trouve dans la zone inférieure du
châssis pour fixer les tôles. Soulever légèrement la
tôle et appuyer sur la tige de formage jusqu'à ce
que la tige s'enclenche dans le ressort de retenue
dans la tôle.
DANGER !
Danger de mort par électrocution ! L'habillage
peut se trouver sous tension si le câble est
endommagé.
C'est pourquoi :
- Mettre à la terre les tôles d'habillage avec les
câbles fournis à la livraison.
Fig. 17: Mise à la terre des tôles d'habillage laté-
rales. Raccorder la mise à la terre des deux côtés
avec un conducteur de mise à la terre de chaque
côté (5) (Voir la Fig. 41 ) sur la tôle de la com-
mande de l'appareil.
Fig. 18: L'habillage supérieur est maintenu en
place par quatre chevilles de guidage de l'habillage
latéral. Pour le montage, placer l'habillage sur l'ap-
pareil de telle manière qu'il dépasse d'env. 3 cm à
l'arrière. Pousser la tôle sans force de l'arrière vers
l'avant jusqu'à ce que les chevilles s'enclenchent
dans le guidage. Pousser l'habillage en avant en
douceur. La tôle d'habillage supérieure s'abaisse
via le guidage jusqu'à ce qu'elle soit accolée à l'ha-
billage latéral.
