Tube d'évacuation des gaz OB

23

dans la gaine

d'aération, flexible

B1

B

B2

J

L1

RLA

D1

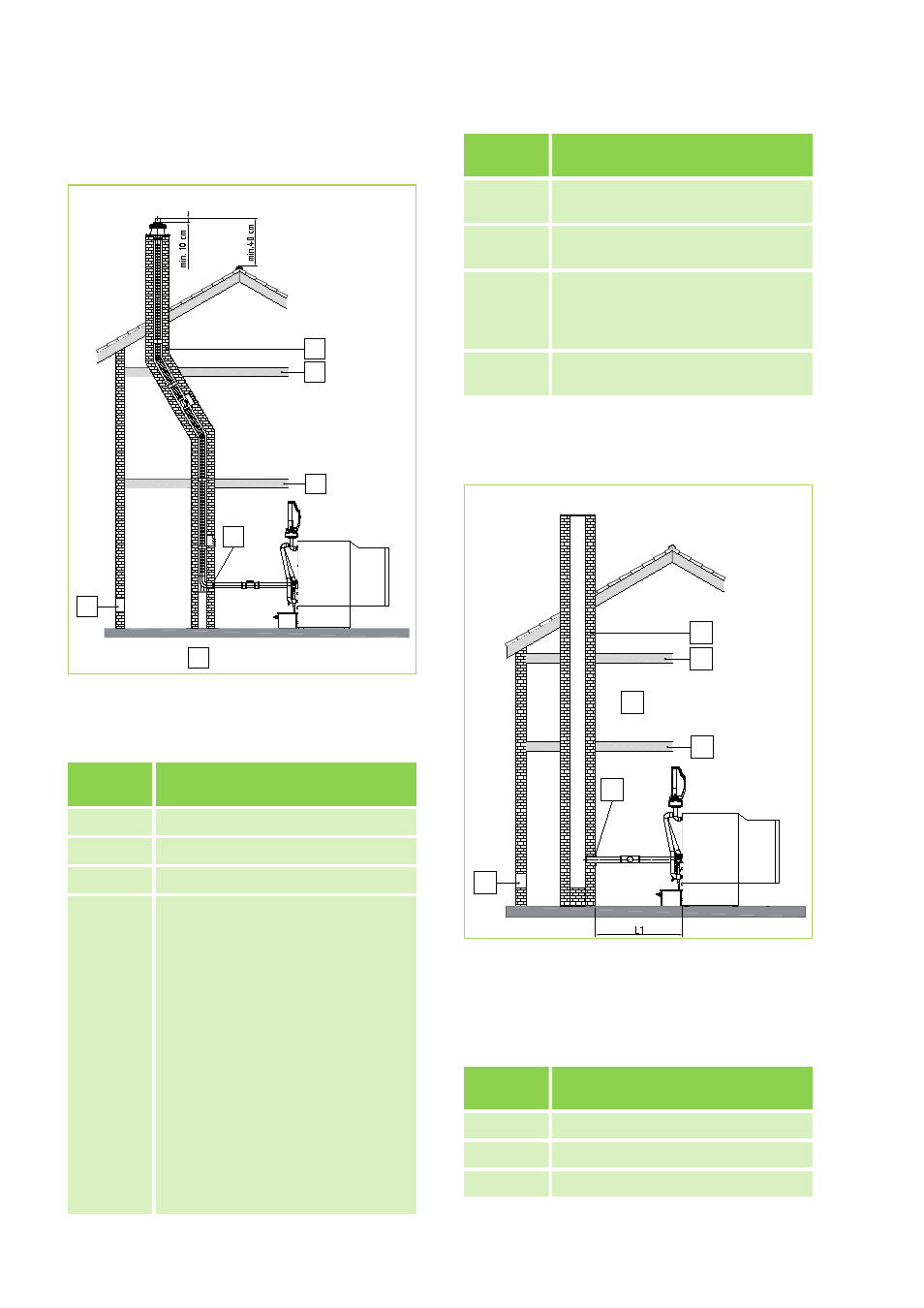

Fig. 49: Tube d'évacuation des gaz OB

23

dans la

gaine d'aération, flexible.

Légende Voir la Fig. 49

Abrévia-

tion

Signification

B

Plafond F30

B1

Gaine d'aération F90 ou F30

B2

Plafond F30 = béton

D1

Le nombre et la position des orifices

de contrôle doivent être déterminés

avant la commande avec le maître

ramoneur compétent compétent de

votre district. En règle générale, un

orifice de contrôle suffit pour les

conduites rigides d'évacuation des

gaz sur le site d'installation, lorsque

deux conditions sont remplies :

1. Dans les horizontaux, la distance

entre l'orifice de contrôle et la gaine

d'aération n'excède pas 0,3 m et il

n'existe aucune autre déviation.

2. Dans les verticaux, la conduite

d'évacuation des gaz a une hauteur

inférieure à 15 m et un nettoyage

peut être effectué par l'embouchure.

Abrévia-

tion

Signification

J

Orifice d'aération à l'air libre 1x150

cm² ou 2x75 cm²

L1

Cache mural avec fentes d'air pour

ventiler le site d'installation.

L2

L'aération et la ventilation du site

d'installation doivent être détermi-

nées sur place avec le maître ramo-

neur compétent de votre district.

RLA

Fonctionnement dépendant de l'air

ambiant

Tube d'évacuation des gaz OB

23

dans la che-

minée

B1

B

B2

J

L1

RLA

C

Fig. 50: Tube d'évacuation des gaz OB

23

dans la

cheminée.

Légende Voir la Fig. 50

Abrévia-

tion

Signification

B

Plafond F30

B1

Gaine d'aération F90 ou F30

B2

Plafond F30 = béton

REMKO HotHybrid

50
