Système air-gaz de combustion dans gaine
d'aération
La chaudière à condensation est raccordée à une
installation air-gaz de combustion en plastique.
Les systèmes pour la pose dans une gaine d'aéra-
tion sont généralement autorisées conformément
au droit de la construction. Pour la pose et la con-
ception, les notifications d'autorisation des con-
duites d'évacuation des gaz : n° CE 0036 CPD
91265-001 (en fonction de l'air ambiant et indépen-
damment de l'air ambiant) ou Z-7.5-3356 gaine
d'aération système LAS doivent être observées.
Type d'installationOB
23
, fonctionnement dépen-
dant de l'air ambiant
OB
23
=
- chaudière à condensation à fioul (souffleur
devant le brûleur) avec installation d'évacuation
des gaz, qui évacue l'air de combustion du lieu
d'installation (foyers dépendants de l'air ambiant).
- l'évacuation de gaz de combustion peut être
effectuée en dépression autant qu'en surpression.
Tube d'évacuation des gaz OB
23
dans la che-
minée, rigide
B1
B
B2
J
L1
RLA
D1

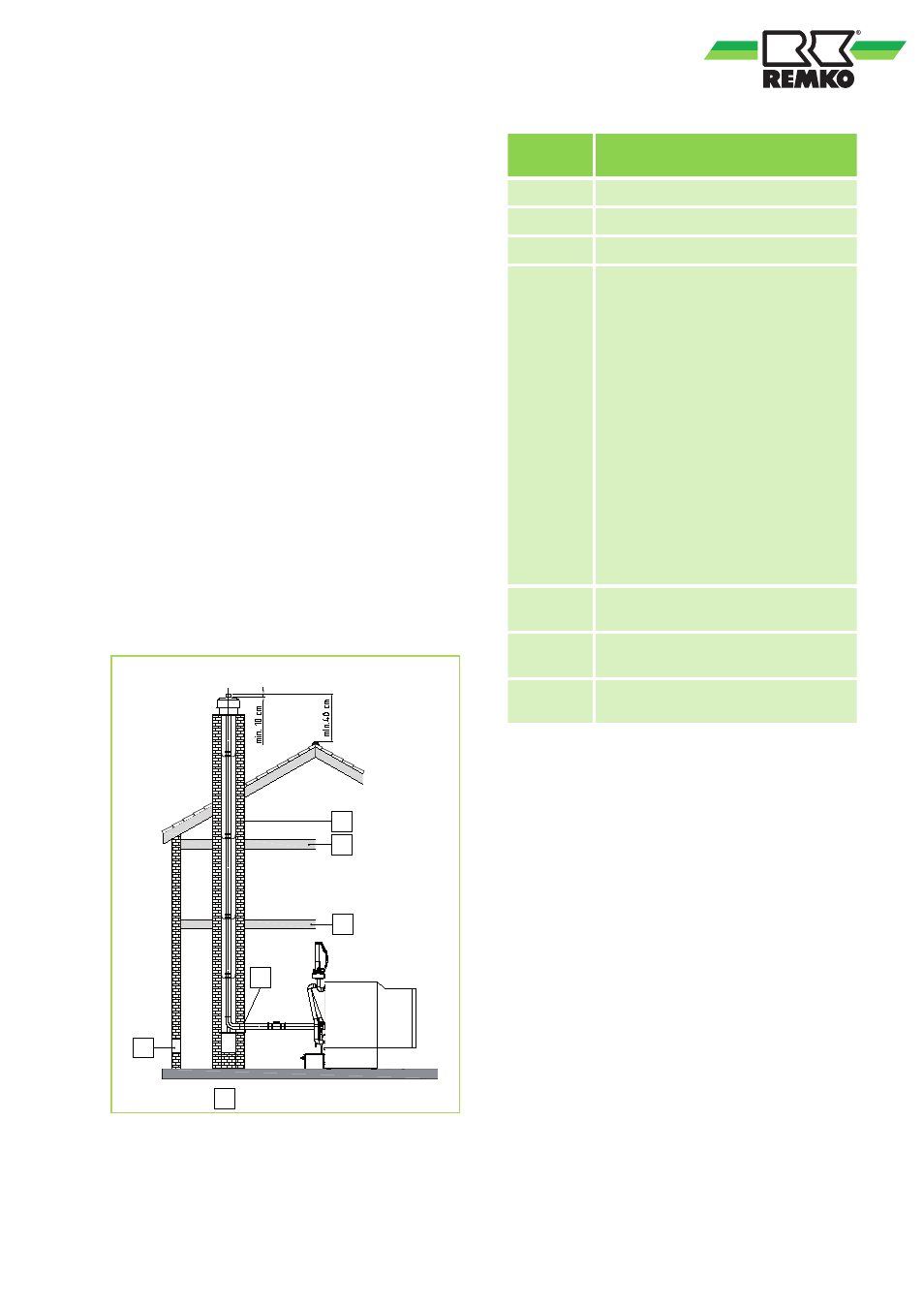

Fig. 48: Tube d'évacuation des gaz OB
23
dans la
cheminée, rigide.
Abrévia-
tion
Signification
B
Plafond F30
B1
Gaine d'aération F90 ou F30
B2
Plafond F30 = béton
D1
Le nombre et la position des orifices
de contrôle doivent être déterminés
avant la commande avec le maître
ramoneur compétent compétent de
votre district. En règle générale, un
orifice de contrôle suffit pour les
conduites rigides d'évacuation des
gaz sur le site d'installation, lorsque
deux conditions sont remplies :
1. Dans les horizontaux, la distance
entre l'orifice de contrôle et la gaine
d'aération n'excède pas 0,3 m et il
n'existe aucune autre déviation.
2. Dans les verticaux, la conduite
d'évacuation des gaz a une hauteur
inférieure à 15 m et un nettoyage
peut être effectué par l'embouchure.
J
Orifice d'aération à l'air libre 1x150
cm² ou 2x75 cm²
L1
Cache mural avec fentes d'air pour
ventiler le site d'installation.
RLA
Fonctionnement dépendant de l'air
ambiant
