Conserver les vis de fixation, elles seront utiles
pour fixer la porte de la chaudière.
Distances minimales du module interne
Les distances minimales conf. à l'ill. ci-après doi-
vent être respectées, afin que tous les travaux
(montage, mise en service, maintenance) puissent
être effectués sans gêne.
5
0
0
400

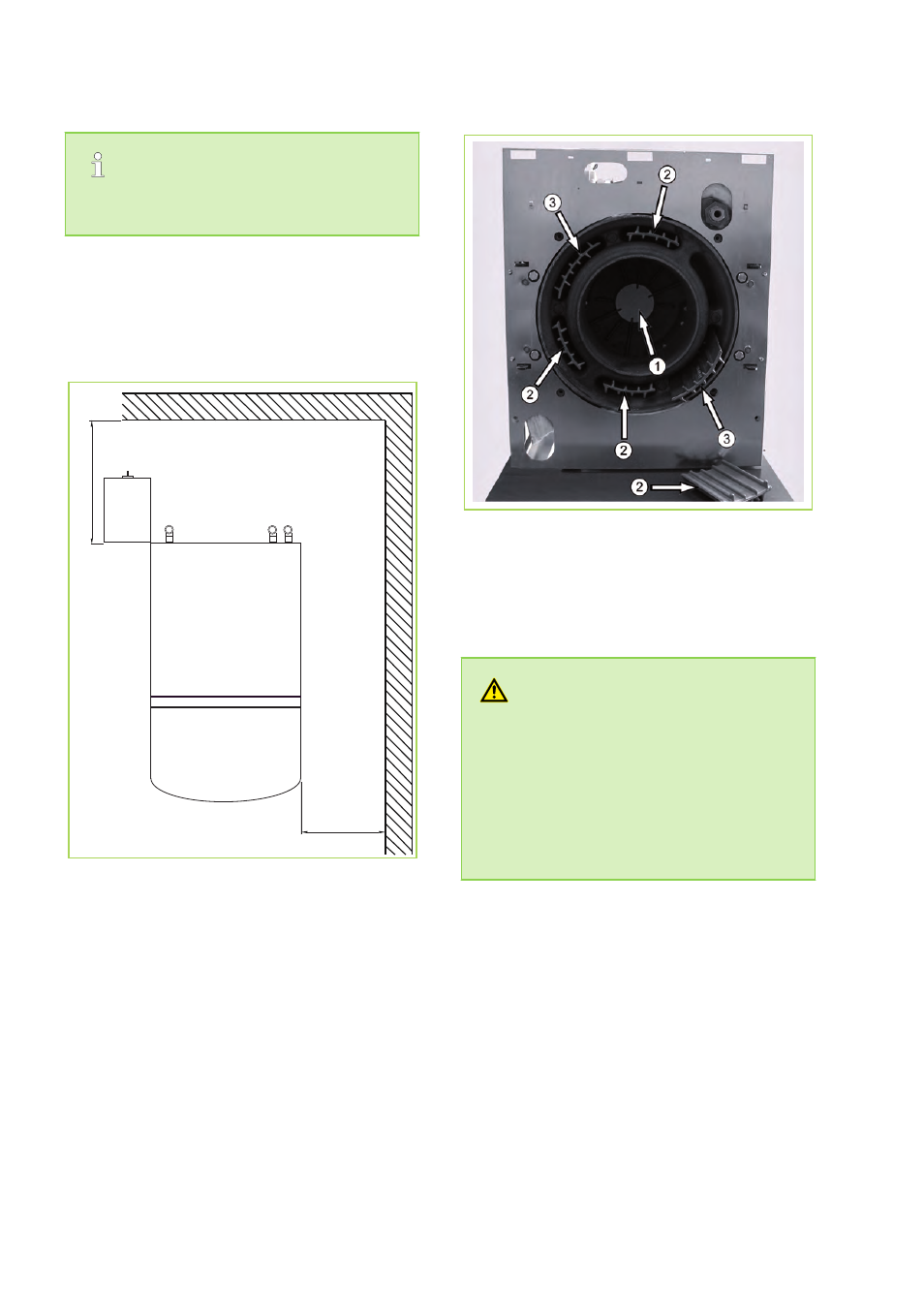

Fig. 10: Distances minimales sur le lieu d'installa-
tion.
Montage de la porte de la chaudière et du brû-
leur
Sortir l'insert de la paroi arrière de la chaudière de
l'emballage et le poser dans la chaudière à con-
densation. Pousser la pièce isolante avec les
fentes sur les conducteurs thermiques jusqu'à ce
que celle-ci repose sur la paroi arrière de la
chambre de combustion. Retirer le brûleur, les vis
de fixation et les turbulateurs le cas échéant de
l'emballage du brûleur. Aucun turbulateur à15 kW,
4 turbulateurs à18 kW, 6 turbulateurs à 22 kW !
Placer les turbulateurs dans l'appareil.
Fig. 11: Pose de l'insert de la paroi arrière de l'ap-
pareil.
1: Insert de paroi arrière de chaudière
2: Turbulateurs 2. voies
3: Turbulateurs 3. voies
PRECAUTION !
Risque de blessure et de détérioration de
matériel dû à une manipulation incorrecte !
La porte de la chaudière risque de tomber.
C'est pourquoi :
- En enlevant la tige de la charnière, pousser la
porte de la chaudière contre le corps de la
chaudière.
