7 Raccordement électrique
7.1 Consignes générales de raccor-
dement et de sécurité
DANGER !
Assurez-vous que toutes les pièces électriques
et alimentations sont sans tension.
DANGER !
Toutes les installations électriques doivent
impérativement être réalisées par des entre-
prises spécialisées !
AVERTISSEMENT !
Toutes les conduites électriques doivent être
dimensionnées et posées conformément aux
prescriptions de la VDE.
REMARQUE !
Le raccord électrique des appareils doit être
effectué conformément aux prescriptions
locales sur un disjoncteur à courant de défaut
et être réalisé par des électriciens.
L'unité externe est raccordée à l'alimentation de
tension de service par un câble à 3 brins (230 V /
3x4 mm
2 ) avec un raccord à tarif normal ou, si pos-
sible, un raccord à tarif spécial. De plus, une ligne
de signal de commande et de communication (230
V / 4x1 mm
2 ) pour le raccordement de l'unité
externe à l'unité interne est nécessaire.
Pour la maintenance, le montage d'un section-
neur tous pôles est recommandé pour le tarif
spécial de l'alimentation effectuée sur place.
7.2 Raccordement du module
interne
Raccordement électrique du module interne
L'alimentation en tension de service de l'unité
interne est effectuée par un câble à 3 brins (230
V / 3x1,5 mm
2 ) sur le bornier intégré.
AVERTISSEMENT !
Frottements parasites dus aux champs électri-
ques !
les lignes de réseau (230 V) peuvent influencer
les sondes (basse tension).
C'est pourquoi :
- Les sondes et lignes de réseau ne doivent
pas être conduites dans le même canal de
câbles.
AVERTISSEMENT !
Rupture de ligne due aux forces mécaniques !
Sollicitation des lignes électriques due aux
forces de traction.
C'est pourquoi :
- Passer et fixer l'ensemble des lignes par un
collier de fixation.

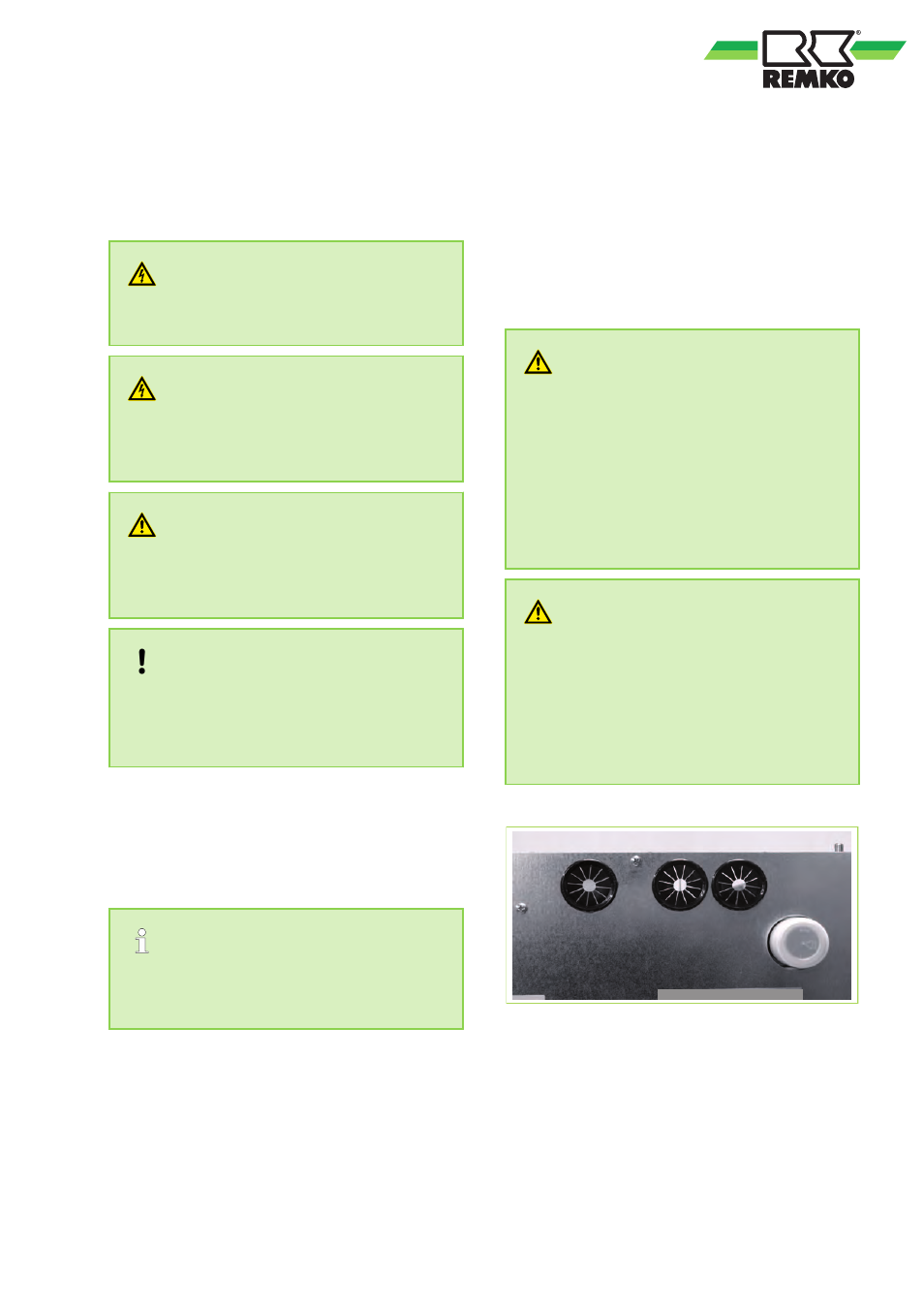

Fig. 33: Passages de câbles à l'arrière du REMKO
HotHybrid.
