11 Raccord
Le raccord sert à travailler sans perte les lon-
gueurs résiduelles de la conduite flexible d'évacua-
tion de gaz. Ici aussi, le sens de montage doit
absolument être observé en raison de l'écoulement
de condensat.
12 Aide au rentrage avec câble de traction 20 m
Une aide au rentrage est livrable en accessoire.
L'aide au rentrage sert à effectuer un montage
facile et rationnel des tubes flexibles d'évacuation
des gaz. L'aide au rentrage peut être utilisée pour
le rentrage des tubes d'évacuation des gaz de
l'embouchure vers le fond de la gaine, et vice-
versa. Sa longueur est suffisante afin qu'elle
puisse être retournée au-dessus de l'extrémité
enfichable rigide du tube d'évacuation des gaz et
fixée avec leur vissage sur la zone flexible.

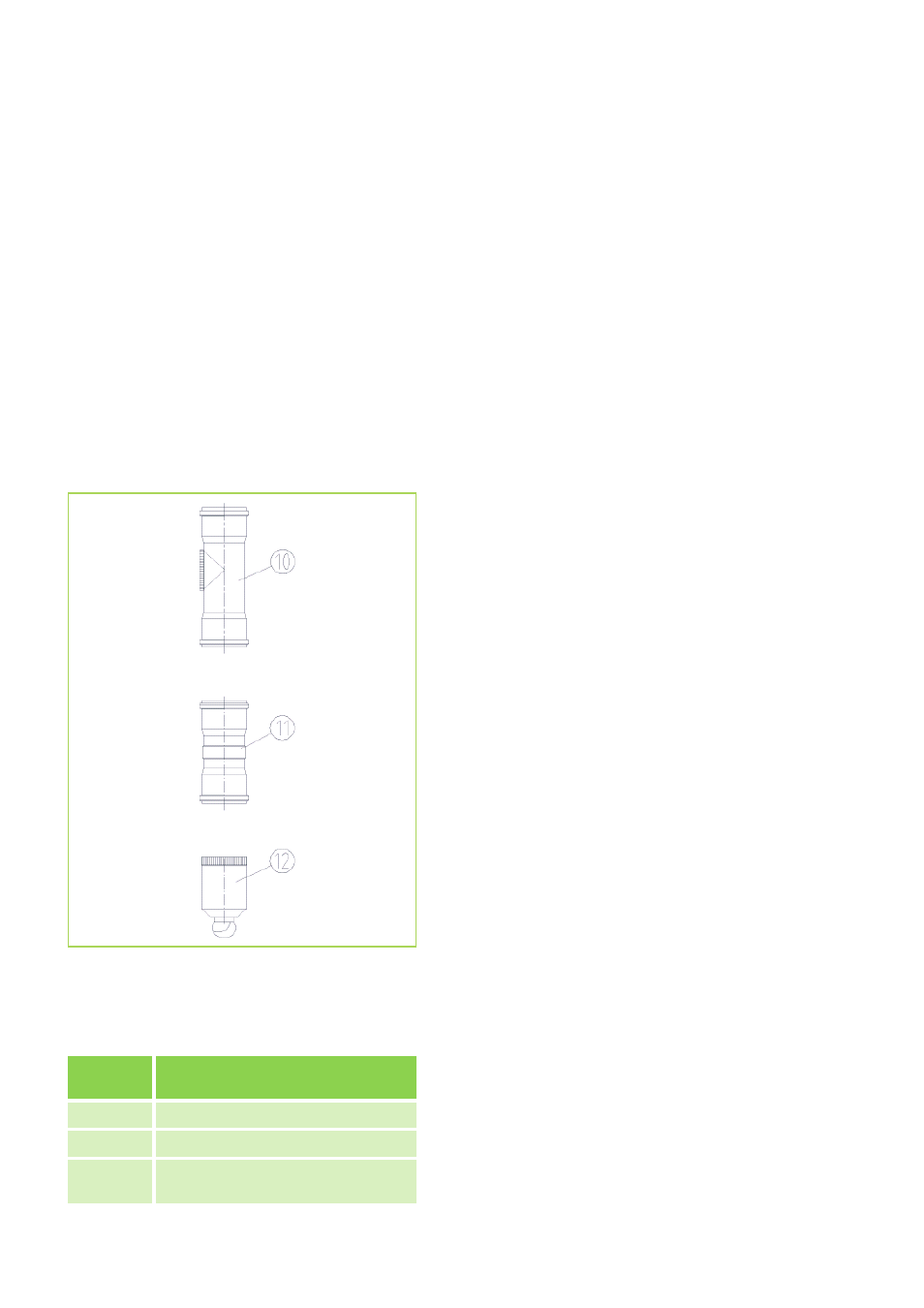

Fig. 57: Accessoires.
Légende Voir la Fig. 57
Abrévia-
tion
Signification
10 Pièce de révision
11 Raccord
12 Aide au rentrage avec câble de trac-
tion, 20 m
Montage de l'entretoise
Avant le montage dans la gaine d'aération, les
entretoises sont montées sur les sections plates.
Les entretoises doivent être montées au moins
tous les 2 m avant et après chaque changement
de direction. Le tube flexible d'évacuation des gaz
doit être monté au centre dans la gaine d'aération.
Montage dans la zone de l'arc d'appui
Après le rentrage de la conduite flexible verticale
d'évacuation des gaz, l'aide au rentrage est
démontée. Insérer l'extrémité visible plate du tube
d'évacuation des gaz (6) dans l'arc d'appui (3) se
trouvant sur l'appui. L'extrémité enfichable du tube
d'évacuation des gaz (6) doit être propre et éba-
vurée, avant qu'elle ne soit enfoncée dans l'arc
d'appui (3), enduite de lubrifiant sans acide.
