2
1

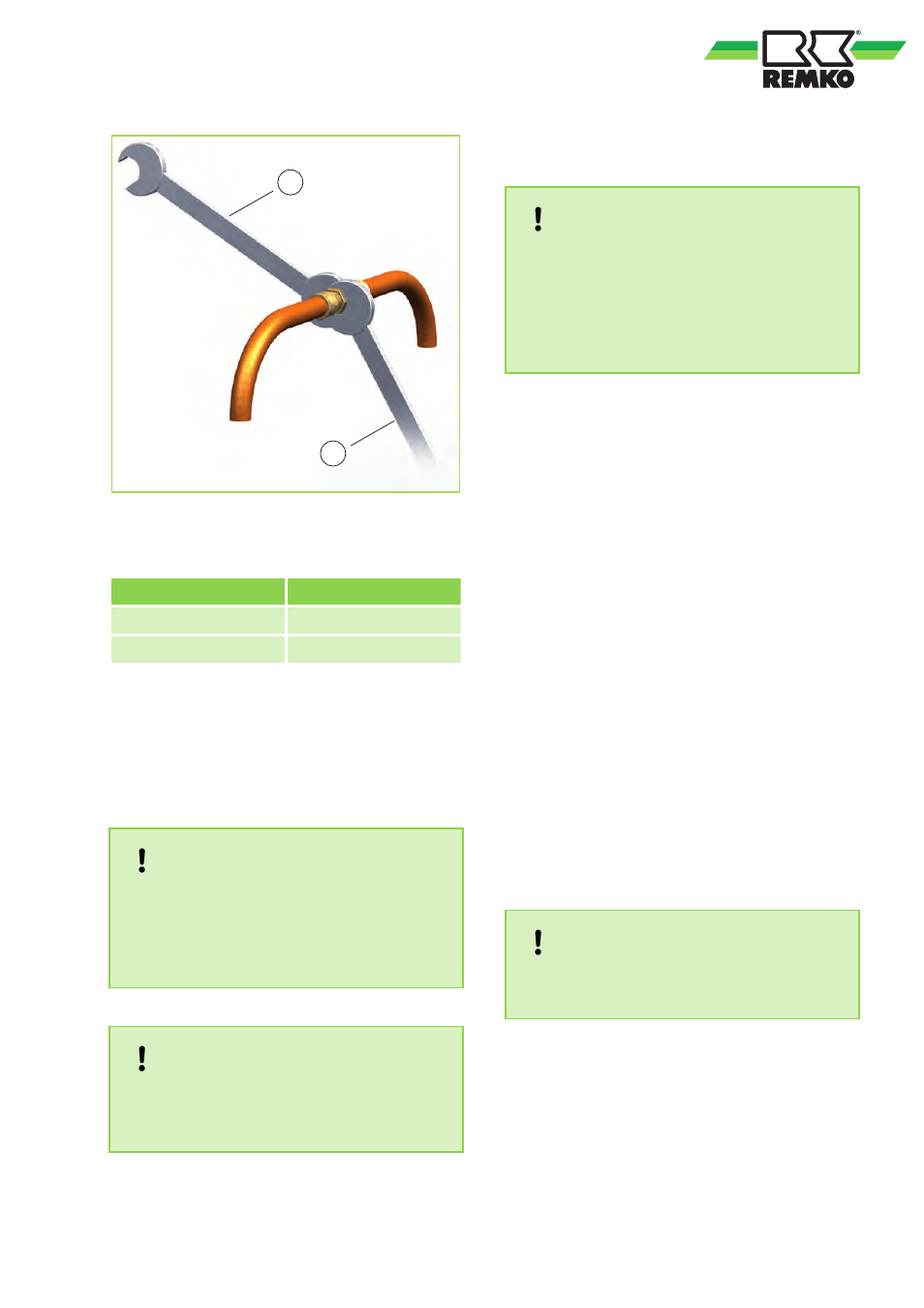

Fig. 32: Serrez les vissages.
1: Serrez avec la première clé à fourche
2: Serrez avec la deuxième clé à fourche
Dimension du tuyau Couple de serrage
3/8" = 9,52 mm 32 - 40 Nm
5/8" = 15,88 mm 65 - 75 Nm
n Équipez les tuyaux de frigorigène installés, y
compris les raccords relevés, d'un matériel
d'isolation adapté.
n Vous n'avez aucune mesure à prendre pour le
retour d'huile de l'huile du compresseur.
REMARQUE !
Utilisez uniquement des outils homologués
pour une utilisation dans le domaine frigorifique
(p.ex. : Pince à cintrer, guillotines, outil à éba-
vurer et dudgeonnière) les tuyaux de frigori-
gène ne doivent pas être sciés.
REMARQUE !
Évitez impérativement, lors de tous les travaux,
l'introduction de saleté, copeaux, eau, etc.
dans les tuyaux de frigorigène !
6.2 Mise en service des techniques
de refroidissement
REMARQUE !
Seul un personnel formé à cet effet peut effec-
tuer et documenter en conséquence la mise en
service.
Pour mettre en service l'ensemble du dispositif,
respectez les modes d'emploi des unités intér-
ieure et extérieure.
Contrôle de l'étanchéité
n Raccordez la station de manomètres à au
moins un raccord de vanne de Schrader des
vannes d'arrêt sur le module externe.
n Effectuez le contrôle d'étanchéité avec de
l'azote sec et une pression de contrôle de 40
bar pendant 30 minutes.
n Vérifier les raccords et liaisons des conduites à
l'aide d'un appareil de recherche de fuites et
réparer les fuites éventuelles.
Évacuation
n Évacuez la surpression des tuyaux de frigori-
gène.
n Utilisez une pompe à vide d'une pression par-
tielle finale d'au moins 10 mbar, permettant
d'enlever les gaz et l'humidité des tuyaux.
n La durée nécessaire pour la génération du vide
varie en fonction de la longueur des tuyaux de
frigorigène. Nous conseillons une durée d'au
moins 60 minutes. Une fois tous les gaz com-
plètement éliminés du système, vous pouvez
fermer les vannes de la station de manomè-
tres.
REMARQUE !
Un vide absolu d'au moins 10 mbar doit impé-
rativement être généré!
