Monter l'habillage de la gaine d'aération
- Le tube supérieur d'évacuation des gaz (1) finit
5-10 cm sous le bord supérieur de la gaine d'aéra-
tion.
- Raccourcir la partie inférieure (2) de l'habillage de
la gaine d'aération et isoler au niveau de la tête de
cheminée si nécessaire.
- Raccourcir le dernier tube de gaz d'évacuation
sans manchon (3) à la longueur de construction
appropriée (utiliser évtl. la partie restante).
- Le capot (4) peut être enlevé de la partie infé-
rieure de l'habillage de la gaine d'aération pour ins-
pecter la fente de l'anneau.

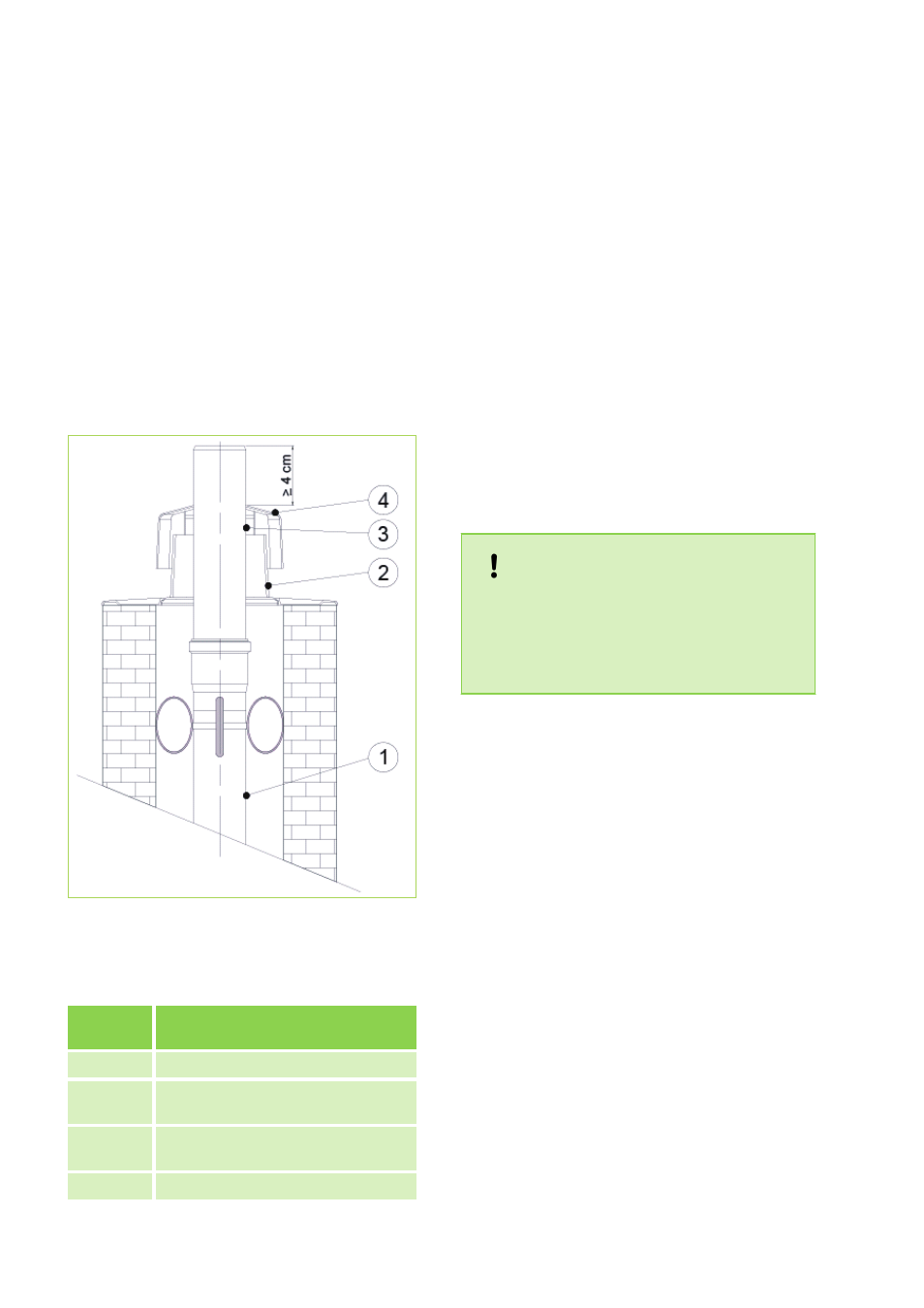

Fig. 55: Habillage de la gaine d'aération.
Légende Voir la Fig. 55
Abrévia-
tion
Signification
1 Tube d'évacuation des gaz
2 Partie inférieure de l'habillage de la
gaine d'aération
3 Tube d'évacuation des gaz sans
manchon
4 Capot
Monter la conduite de raccordement
- Pousser le module de raccordement avec orifice
de révision et évacuation de condensat sur l'em-
bout de l'appareil conformément au repère au-
dessus de l'embout de l'appareil.
- Déterminer évtl. des orifices de révision addition-
nellement requis avec le/la maître(sse) ramoneur/
euse de votre district.
- La conduite de raccordement est raccordée à
l'embout de raccordement à l'aide d'un double-
manchon en fonction du repère.
- Après le montage de la conduite de raccorde-
ment, le cache mural pour la ventilation arrière est
fixé sur la gaine d'aération.
- Si nécessaire, étayer le tube d'évacuation des
gaz avec des fixations appropriées.
- Placer le panneau d'autorisation fourni près de
l'orifice de raccordement de la cheminée.
REMARQUE !
Les sections de conduite horizontales dirigées
vers la chaudière doivent toujours inclure une
inclinaison de 3° min., afin que l'évacuation de
condensat soit garantie. 3° @ au moins 5 cm/ 1
m
