Moyen auxiliaire nécessaire
- Scie, lime ou guillotine pour raccourcir et chan-
freiner les tubes
- Aléseuse pour fixer l'habillage de la gaine d'aéra-
tion
Monter les rails d'appui
- Pour fixer les rails d'appui, un alésage (Ø 10-12
mm) doit être effectué précisément en face de l'ori-
fice de raccordement.
- Raccourcir évtl. le rail d'appui, l'insérer dans l'alé-
sage et le fixer à l'avant (avec une vis ou du mor-
tier).
- Placer l'arc d'appui et l'orifice de la gaine d'aéra-
tion sur le rail d'appui.

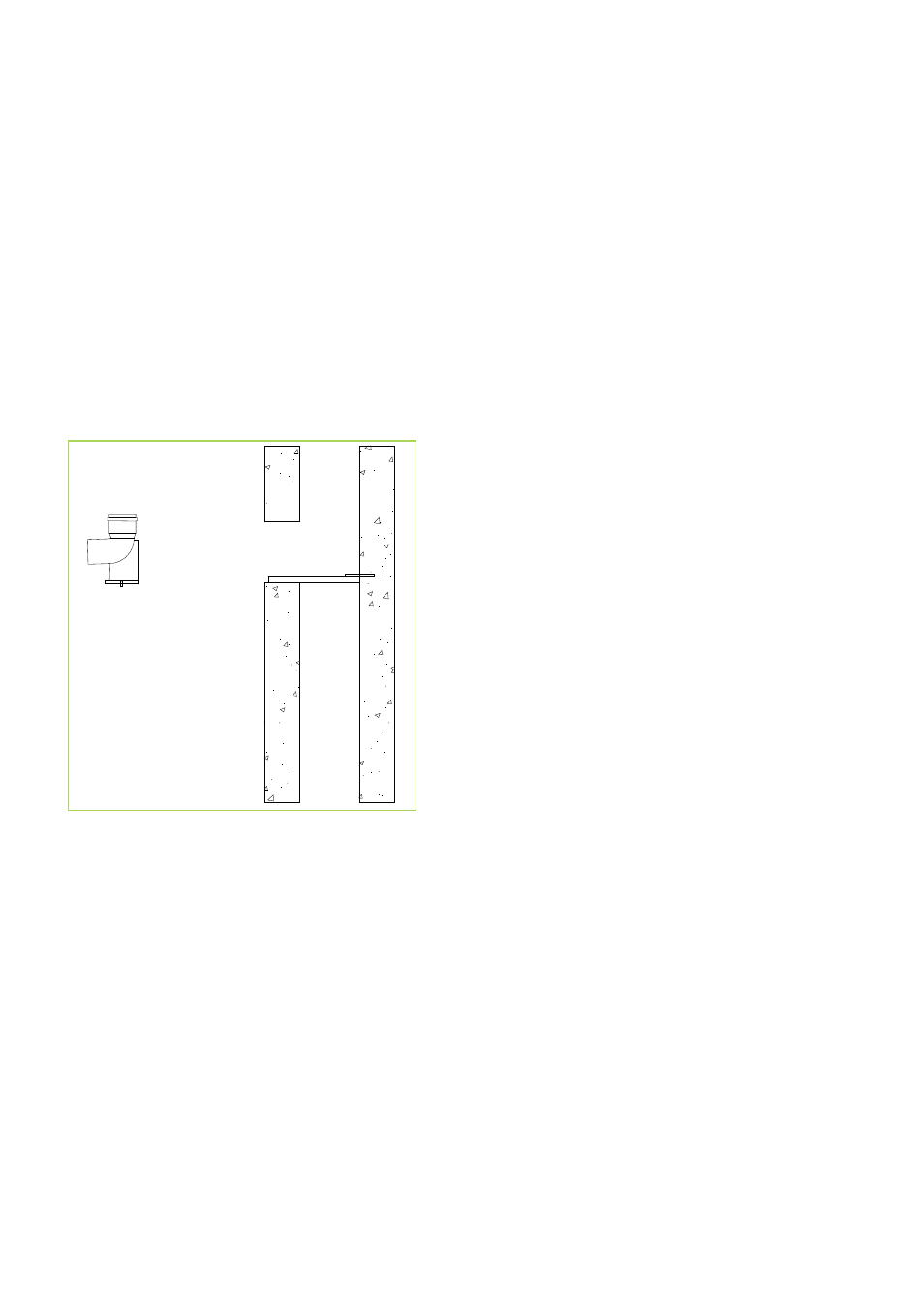

Fig. 52: 87° rail d'appui.
Monter le système de cheminée
- Si un orifice de révision est requis :
- Utiliser une porte de cheminée évtl. déjà présente
ou en placer une à une hauteur facile d'accès
- La mesure L (Voir la Fig. 54) entre l'arc d'appui et
la pièce de révision doit être calculée
- Placer l'orifice de révision du tube d'évacuation
des gaz en bas de la porte de nettoyage car le
tube d'évacuation des gaz se dilate en longueur
pendant le fonctionnement
- Les tubes verticaux d'évacuation des gaz de 2 m
de longueur sont équipés de la « technique de l'an-
neau d'arrêt » (Voir la Fig. 53). Les extrémités des
tubes sont sécurisées pour ne pas glisser avec
cette technique d'interconnexion pour le montage.
- Fixer le collier de montage sur le premier tube
vertical d'évacuation des gaz, à env. 10 cm du bas,
et poser le câble
- L'entretoise avec les bagues d'entretoise est fixée
sous le manchon avec la bande de serrage sur le
tube d'évacuation des gaz. Les bagues d'entre-
toise doivent être réparties régulièrement et préfor-
mées en fonction de la dimension de la gaine d'aé-
ration.
- Connecter petit-à-petit les autres tubes d'évacua-
tion des gaz et descendre avec le câble dans la
gaine d'aération
- Monter une entretoise sur chaque pièce formée
et devant et derrière un orifice de nettoyage.
- Raccourcir le dernier tube dans la gaine d'aéra-
tion afin que le manchon de raccordement finisse
après l'évacuation de tous les tubes à 5-10 cm
sous le bord supérieur de la gaine d'aération.
- Insérer le système de tubes dans l'arc d'appui
(nettoyer auparavant le joint et graisser les extré-
mités de tube).
- Enlever le câble
