Raccord pour condensat et évacuation sécu-
risée
Raccord pour condensat
La température descendant en dessous du point
de rosée au niveau du condenseur à lamelles, du
condensat se forme en mode chauffage .
Il est recommandé d'installer une cuve à con-
densat (accessoire) sous l'appareil pour évacuer le
condensat.
n Le tuyau de condensat doit être posé par le
client avec une inclinaison min. de 2 %. Au
besoin, prévoyez une isolation hermétique à la
diffusion de vapeur.
n Si l'appareil fonctionne lorsque la température
extérieure est inférieure à 4 °C, installez le
tuyau de condensat en veillant à ce qu'il soit
protégé du gel. De la même manière, l'habil-
lage inférieur du boîtier et la cuve à condensat
doivent être protégés du gel par le client afin
de garantir un écoulement permanent du con-
densat. Si nécessaire, prévoyez un chauffage
auxiliaire pour les tuyaux.
n Une fois le montage terminé, vérifiez que le
condensat s'écoule sans entrave et que l'étan-
chéité soit garantie en permanence.
Évacuation sécurisée en présence de fuites
Avec le séparateur d'huile REMKO OA 2.2, les exi-
gences ci-dessous de la réglementation locale et
de la législation sont satisfaites.
REMARQUE !
Les consignes et législations régionales rela-
tives à la protection de l'environnement, par ex.
la loi allemande sur le régime des eaux
(WHG), peuvent prévoir la prise de mesures
adéquates afin de prévenir les évacuations
incontrôlées en présence de fuites en garantis-
sant une élimination sûre de l'huile de
machines frigorifiques ou de fluides présentant
un danger potentiel.
2
1
4
3
5
6
7
8
9

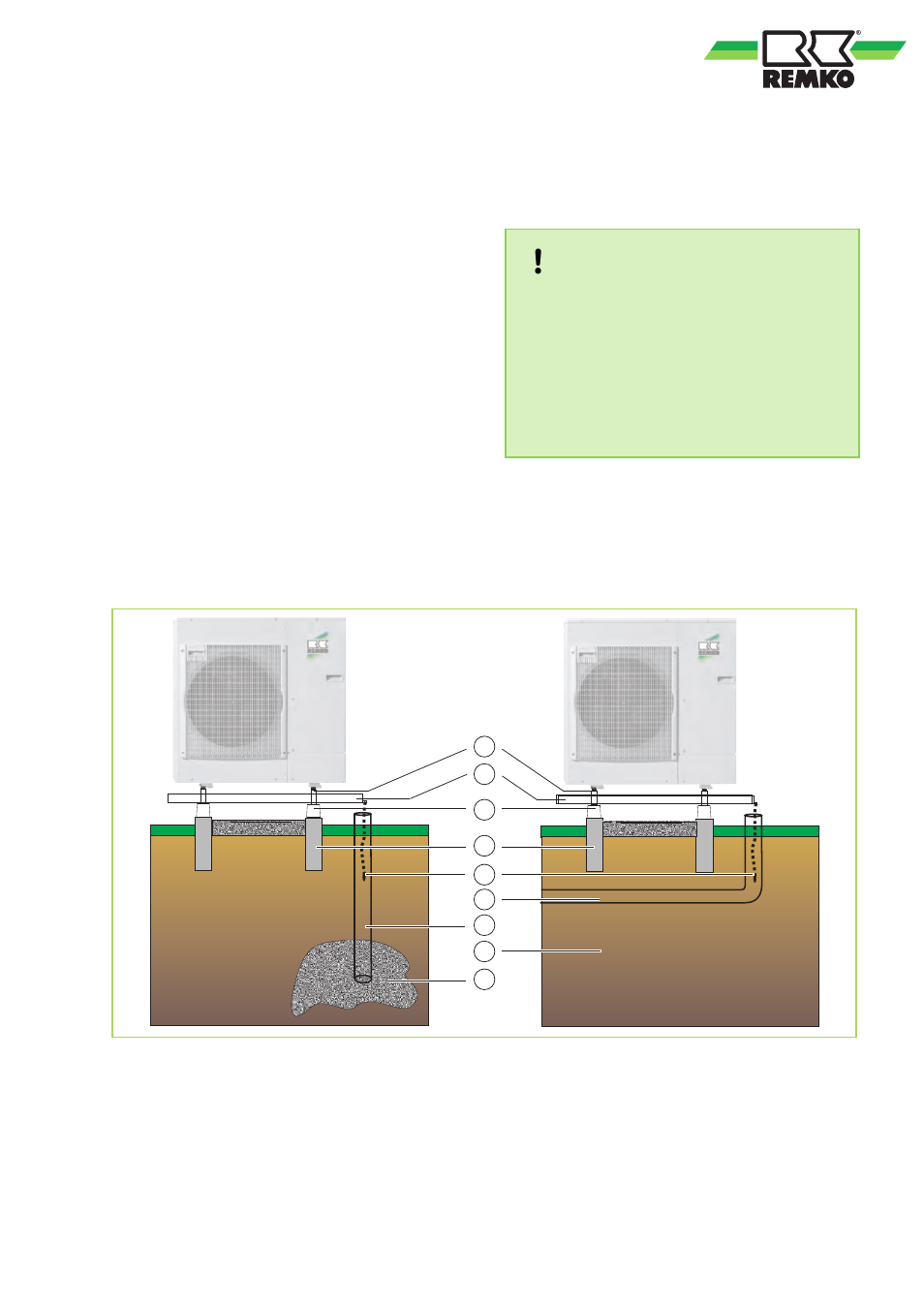

Fig. 27: Tuyau de condensat et suintement de condensat
1: Longeron
2: Cuve collectrice du condensat
3: Console de sol
4: Bande de fondation
5: Écoulement du condensat - chauffage
6: Canal d'évacuation d'eau
7: Tuyau KG (résistant à la température jusqu'à au
moins 80 ° C)
8: Sol
9: Couche de graviers pour suintement
