REMKO HotHybrid HBW 150 Manuel d'utilisation
Page 33
REMARQUE !
Appareil endommagé en raison d'impuretés et
d'humidité !
Pendant la pose des conduites, de la pous-
sière et de l'humidité risquent de pénétrer dans
les conduites.
C'est pourquoi :
- Il faut s'assurer que ni impuretés ni humidité
ne pénètrent dans les conduites lors de la
pause des tuyaux.
- En cas de pose souterraine des conduites, la
profondeur de pose doit être d'au moins 25 cm
(50 cm au moins pour les voies fréquentées).
- La pose des conduites doit être effectuée
dans une gaine de protection DN 100.
- Les extrémités de la gaine de protection doi-
vent être fermées de manière imperméable.
- La paroi doit être imperméable.
- Les copeaux causés par l'ébavurage ne doi-
vent pas pénétrer dans les tuyaux de frigori-
gène car ceux-ci détruisent le compresseur.
REMARQUE !
Dégâts d'eau dus à la condensation de l'humi-
dité !
En raison des très faibles températures sur les
tuyaux de frigorigène, de la condensation d'hu-
midité de l'air peut se former et causer ainsi
des dégâts d'eau.
C'est pourquoi :
- Les tuyaux des sources thermiques sont
dotés d'une isolation pour empêcher toute dif-
fusion, qui ne doit pas être endommagée. Les
détériorations liées à l'installation doivent être
scellées pour empêcher toute diffusion.
- Le contact de l'air ambiant avec les tuyaux
des sources thermiques conducteurs de frigori-
gène doit être empêché en scellant l'isolation
pour empêcher toute diffusion et sans faille.
Perçages muraux
n
Il est nécessaire de percer une ouverture
murale de 70 mm de diamètre min. et de 10
mm d'inclinaison de l'intérieur vers l'extérieur.
n
Nous vous conseillons de capitonner l'intérieur
du perçage ou, par exemple, de l'habiller avec
un tuyau PVC afin de protéger les conduites
contre les éventuels endommagements
Une fois le montage terminé, rebouchez le per-
çage, en respectant la protection contre le feu, à
l'aide d'un mastic adéquat.
2
1
4
3

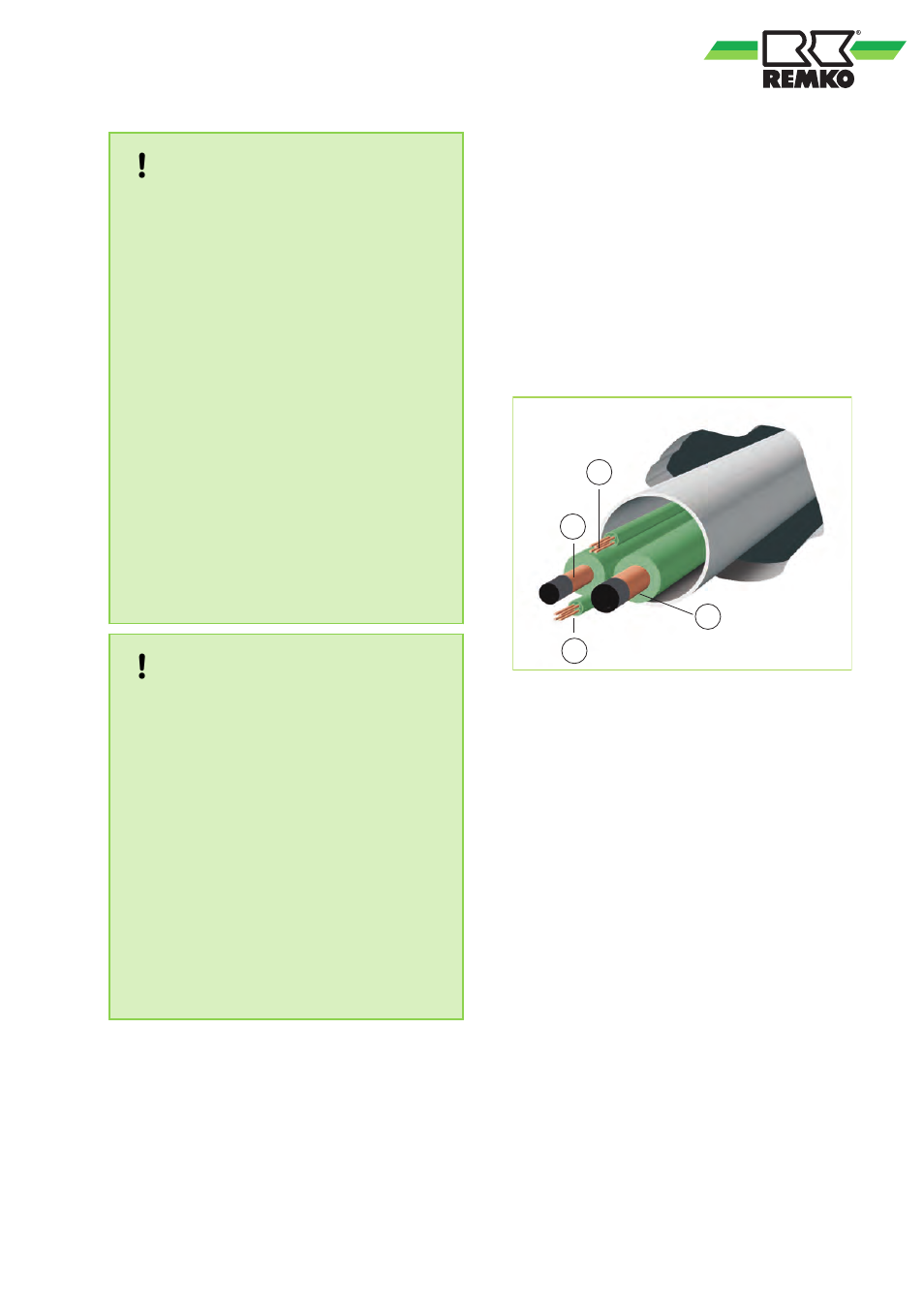

Fig. 28: Perçage mural.
1: Conduite de liquide
2: Câble de commande
3: Entrée
4: Conduite de gaz chaud
n
Raccordez le module externe et le module
interne à deux tuyaux en cuivre (tuyaux en
cuivre de qualité réfrigérateur) de dimensions
3/8" = 9,52 mm et 5/8" = 15,88 mm (acces-
soires REMKO).
n
Observez les rayons de courbure lors du cin-
trage des tuyaux de frigorigène afin d'éviter de
les plier. Ne cintrez jamais deux fois le même
endroit de tuyau pour éviter toute porosité ou
formation de fissure.
n
Veillez à une fixation adaptée et à une bonne
isolation lors de la pose des tuyaux de frigori-
gène.
n
Les tuyaux de cuivre utilisés pour les raccorde-
ments des modules doivent être dotés de
bords relevés. Attention à la forme des bords
relevés et à un écrou-raccord adapté
(Voir la Fig. 29 à Voir la Fig. 31).
